6.7.2 Zusatzanzeige

Die Zusatzanzeige bietet zusätzliche Informationen
zum aktuellen Pumpenstatus. Der Wert mit dem
dazugehörigen Symbol wird am Display angezeigt.
In der Betriebsart "Kontakt" kann dies z. B. die Infor-
mation "Sollvolumenstrom" mit Q = 1.28 l/h sein
(siehe Abb. 19).
Betrieb
0.0400
Kontakt

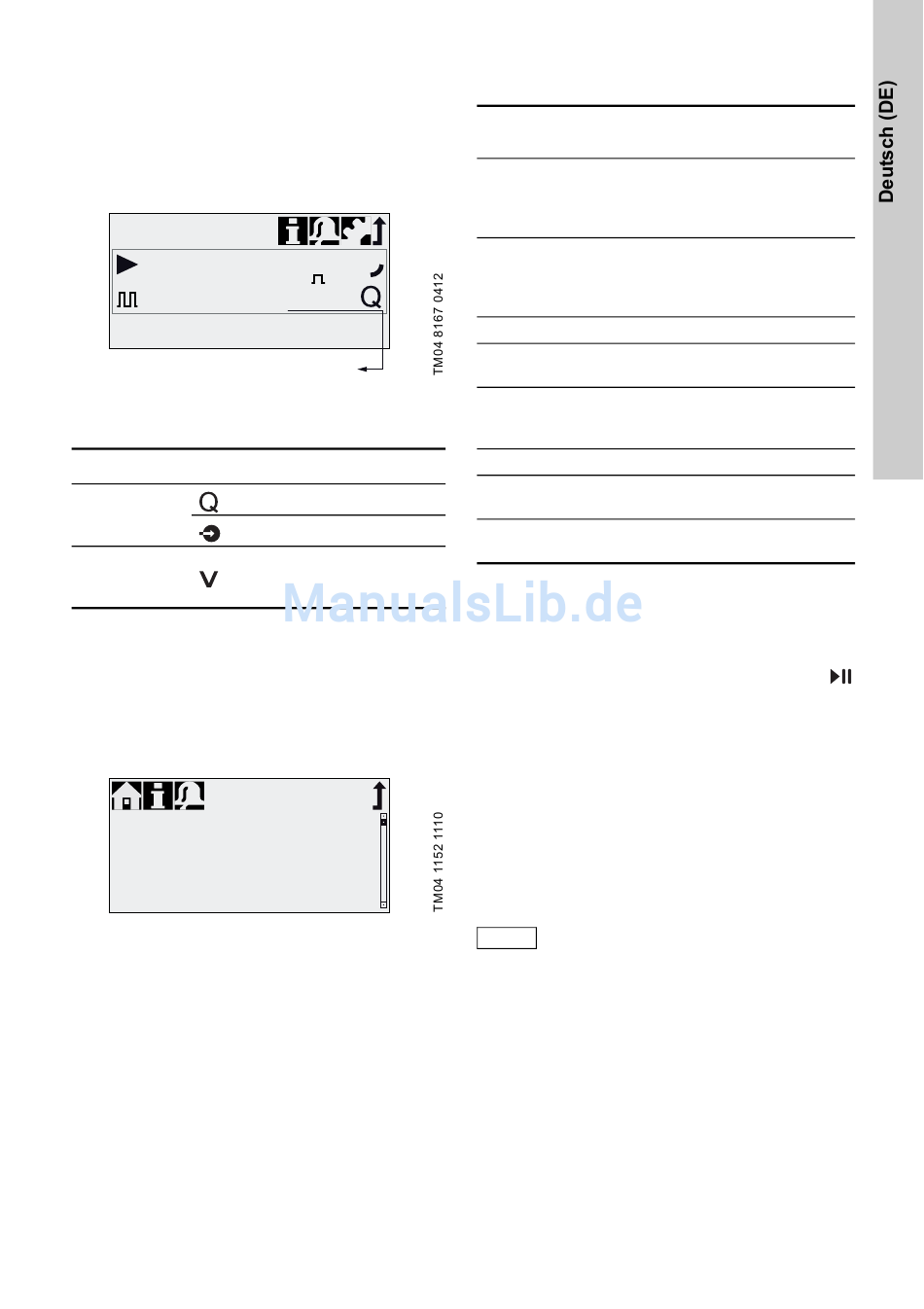

Abb. 19 Display mit Zusatzanzeige
Die Zusatzanzeige kann wie folgt eingestellt werden:
Einstellung Beschreibung
Sollvolumenstrom (Kontakt)
Defaultanzeige
Eingangsstrom (Analog)
Abdosiertes Vol. seit letztem
Abdosiertes
Rücksetzen
Volumen
(siehe
1)
Nur DDC-AR Steuerungsvariante
6.8 Ein-/Ausgänge
In Menü "Setup > Ein-/Ausgänge" konfigurieren Sie
die beiden Ausgänge "Relais 1 + Relais 2" sowie die
Signaleingänge "Extern Stopp", "Leermeldung" und
"Vorleermeldung".
Ein-/Ausg.
Relais 1
Relais 2

Extern Stopp

Leermeldung
Vorleermeldung
Abb. 20 Menü "Ein-/Ausgänge"
6.8.1 Relaisausgänge
Nur Steuerungsvariante DDC-AR
Die Pumpe kann zwei externe Signale mittels einge-
bauter Relais schalten. Die Relais werden durch
potentialfreie Kontakte geschaltet.
Das Anschluss-Schaltbild der Relais ist in
Kapitel 4.3 Elektrischer Anschluss abgebildet.
l/
1.28 l/h
Zusatzanzeige
1)
Zähler
auf Seite 22)
>
>
NO
NO
NO
Die beiden Relais können mit folgenden Signalen
belegt werden:
Signale Signale
Relais 1 Relais 2
Alarm* Alarm
Warnung* Warnung
Hubsignal Hubsignal
Pumpe Pumpe
dosiert dosiert*
Kontakteing Kontakteing
ang** ang**
Kontaktart
NO* NO*
NC NC
* Werkseinstellung
** Die fehlerfreie Weitergabe eingehender Kon-
takte kann nur bis zu einer Kontaktfrequenz von
5 Hz garantiert werden
6.8.2 Extern Stopp
Die Pumpe kann über einen externen Kontakt,
z. B. von einem Leitstand, gestoppt werden.
Durch Aktivieren des Extern Stopp-Kontakts wech-
selt die Pumpe vom Betriebszustand "Lauf" in den
Betriebszustand "Standby". Im Display-Bereich der
"Signal- Störungsanzeige" erscheint das entspre-
chende Symbol.
Häufiges Trennen der Netzspannung,
z. B. über ein Relais, kann zu Schäden
an der Pumpenelektronik und zum Ver-
sagen der Pumpe führen!
Außerdem verringert sich die Dosier-
genauigkeit aufgrund interner Startpro-
Achtung
zeduren!
Steuern Sie die Pumpe nicht zu Dosier-
zwecken über die Netzspannung!
Nutzen Sie zum Starten und Stoppen
der Pumpe ausschließlich die Funktion
Extern Stopp
" "!
Die Kontaktart ist werkseitig mit dem Schließerkon-
takt (=>NO) belegt. Sie kann im Menü "Setup >
Ein-/Ausgänge > Extern Stopp" auf Öffnerkontakt
(=>NC) umbelegt werden.
Beschreibung
Display rot, Pumpe
gestoppt
(z. B. Leermeldung
etc.)
Display gelb, Pumpe
läuft
(z. B. Vorleermeldung
etc.)
jeder volle Hub
Pumpe läuft und
dosiert
jeder eingehende
Kontakt am
Kontakteingang
Normal offener Kontakt
(Schließer)
Normal geschlossener
Kontakt (Öffner)
25
