4. Montage und Installation

Bei Nutzung in Australien:
Die Montage dieses Produkts
muss in Übereinstimmung mit der
Richtlinie AS/NZS3500 erfolgen!
Hinweis
Nummer des
Eignungszertifikats: CS9431
C-tick Nummer: N20683

4.1 Pumpenmontage

Warnung
Montieren Sie die Pumpe so, dass der
Netzstecker während des Bedienens
der Pumpe für das Personal leicht
erreichbar ist! Dies ermöglicht in
Notfällen eine schnelle Trennung der
Pumpe vom Netz!
Die Pumpe wird mit Montageplatte ausgeliefert.
Die Montageplatte kann senkrecht z. B. an einer
Wand oder waagerecht z. B. auf einem Behälter
montiert werden. Die Pumpe wird mit wenigen
Handgriffen über einen Rastmechanismus fest mit
der Montageplatte verbunden.
Zur Wartung kann die Pumpe einfach aus der
Montageplatte ausgeklinkt werden.

4.1.1 Voraussetzungen

• Die Montagefläche muss stabil sein und darf
nicht vibrieren.
• Die Dosierrichtung muss senkrecht von unten
nach oben verlaufen.

4.1.2 Montageplatte ausrichten und montieren

• Senkrechte Montage: Rastmechanismus der
Montageplatte muss sich oben befinden.
• Waagerechte Montage: Rastmechanismus der
Montageplatte muss sich gegenüber dem
Dosierkopf befinden.
• Die Montageplatte kann als Bohrschablone
benutzt werden, Bohrlochabstände, siehe Abb. 4.

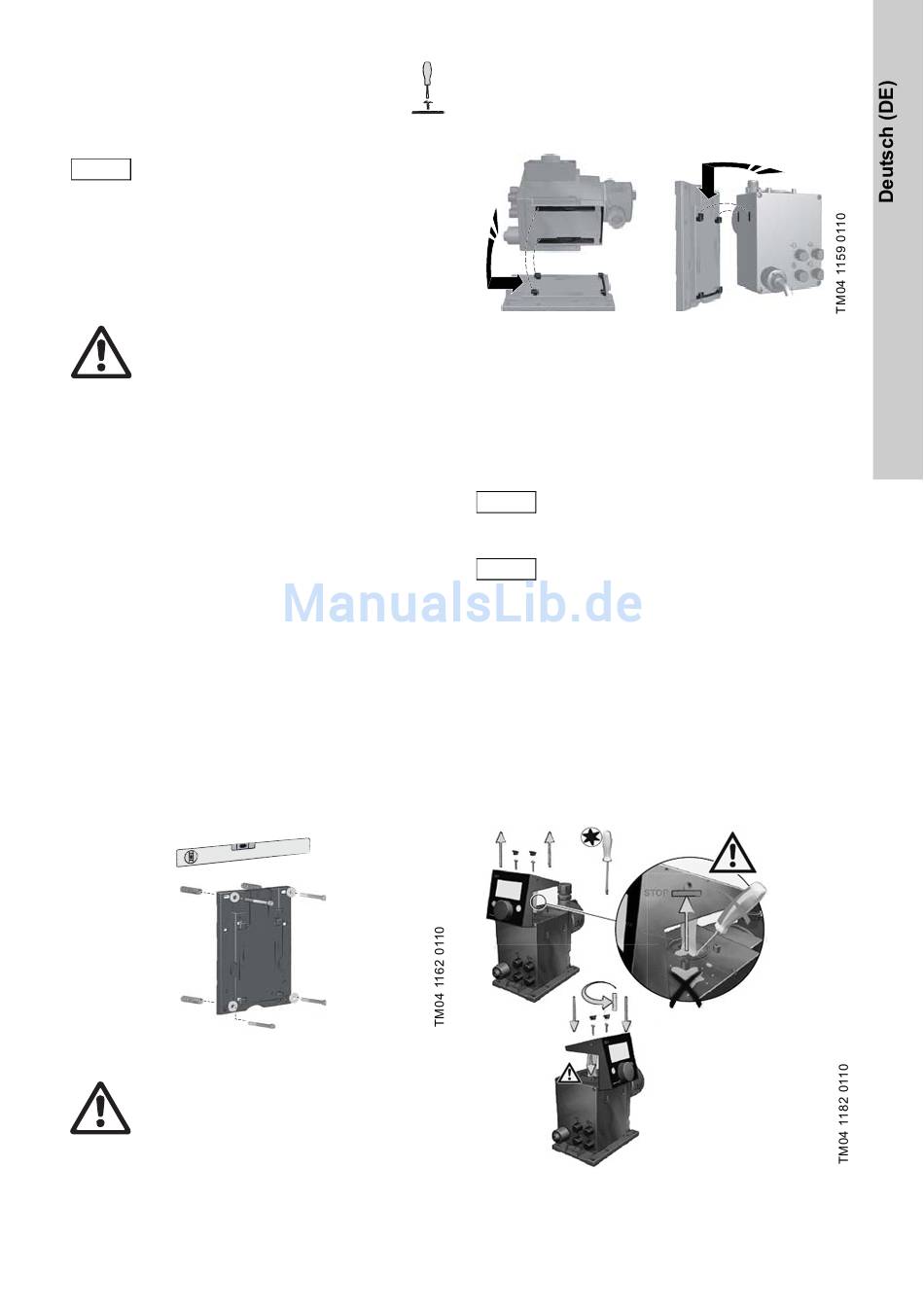

Abb. 5 Montageplatte anbringen
Warnung
Stellen Sie sicher, dass Sie bei der
Montage keine Kabel und Leitungen
beschädigen!
1. Bohrlöcher anzeichen.
2. Löcher bohren.
3. Montageplatte mit vier Schrauben, Durchmesser
5 mm, an der Wand, auf der Konsole oder dem
Behälter befestigen.

4.1.3 Pumpe in Montageplatte einrasten

1. Die Pumpe auf die Aufnahmehaken der Montage-
platte aufsetzen und unter leichtem Druck bis
zum Einrasten verschieben.
Abb. 6 Einrasten der Pumpe

4.1.4 Position Bedienkubus anpassen

Bei Auslieferung ist der Bedienkubus auf der
Pumpenvorderseite montiert. Er kann um 90 °
gedreht werden, sodass die Pumpe wahlweise von
der rechten oder linken Seite bedient werden kann.
Die Schutzart (IP65/Nema 4X) und der
Berührungsschutz sind nur gewährleis-
Achtung
tet, wenn der Bedienkubus korrekt
montiert ist!
Pumpe muss vom Netz getrennt sein!
Achtung
1. Beide Schutzkappen am Bedienkubus vorsichtig
mit einem dünnen Schraubendreher entfernen.
2. Schrauben lösen.
3. Bedienkubus vorsichtig nur so weit vom Pumpen-
gehäuse abheben, dass keine Zugspannung am
Flachbandkabel entsteht.
4. Bedienkubus um 90 ° drehen und wieder
aufsetzen.
– Auf korrekten Sitz des O-Rings achten.
5. Schrauben leicht anziehen und Schutzkappen
aufsetzen.
Abb. 7 Bedienkubus ausrichten
IP65, Nema 4X
15
