Profibus ® Kommunikation; Kommunikation Aktivieren; Busadresse Einstellen; Kommunikation Deaktivieren - Grundfos DDA Montageanleitung

Im Menü "Setup > Bus" kann die Busadresse von 32
bis 231 eingestellt, und die Bussteuerung deaktiviert
werden.
Bus
Busssteuerung aktiv
Busadresse

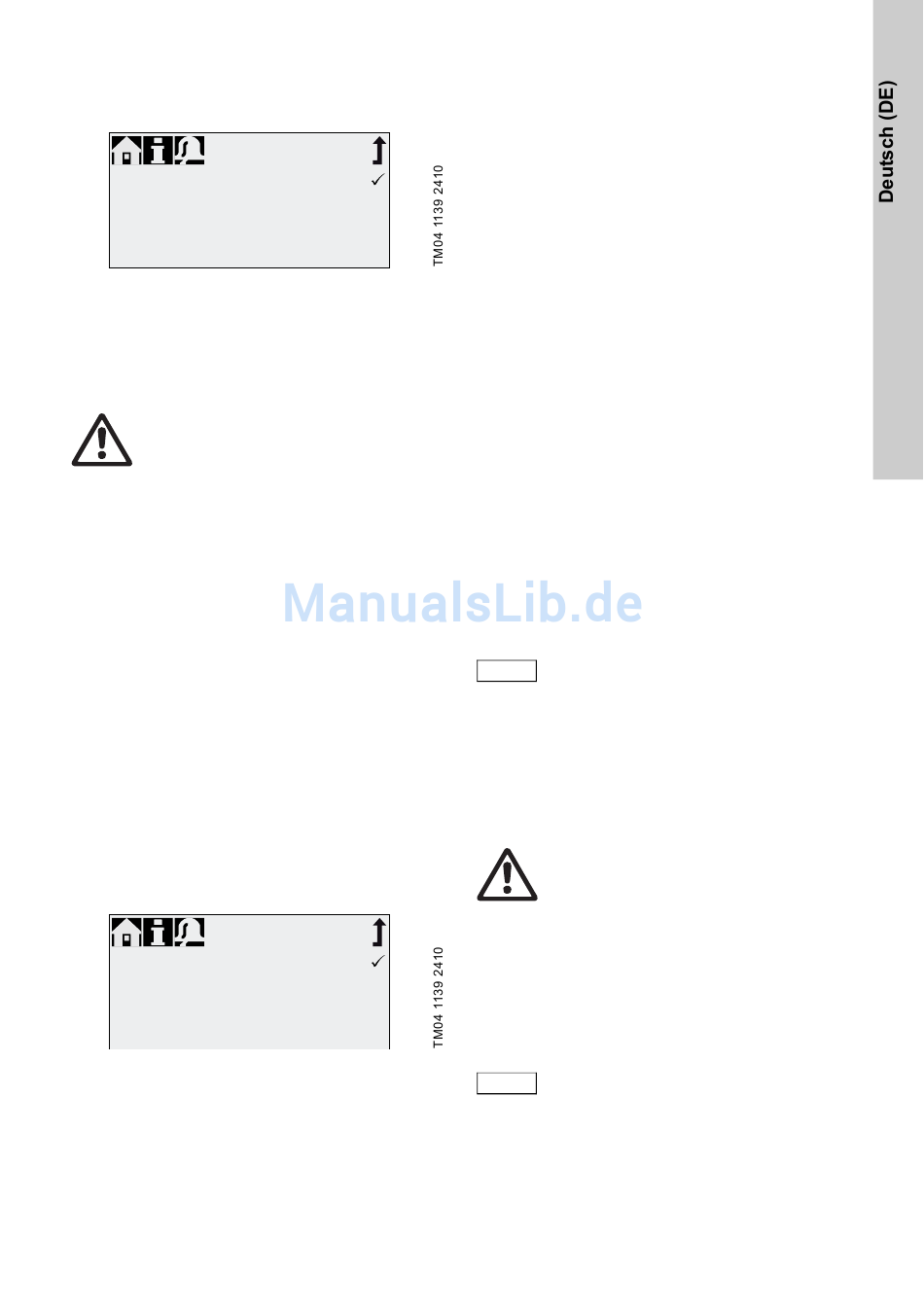

Abb. 35 Menü "Bus"
®
6.15.2 Profibus Kommunikation
Mit der zusätzlichen E-Box 150 (Nachrüstung ab
Software-Version V2.0 möglich) kann die Pumpe in
ein Profibus DP Netzwerk integriert werden.
Warnung
Lesen Sie vor der Montage und Inbe-
triebname die zur E-Box gelieferte
Dokumentation!
Das Funktionsprofil für die Profibus Kommunikation
und die GSD-Dateien finden Sie auf der Produkt-CD,
die zur E-Box geliefert wird.

Kommunikation aktivieren

1. Pumpe mit [Start/Stopp]-Taste auf Betriebszu-
stand "Stopp" setzen.
2. Stromversorgung der Pumpe abschalten.
3. E-Box 150 entsprechend der zugehörigen sepa-
raten Montage- und Betriebsanleitung montieren
und anschließen.
4. Stromversorgung der Pumpe einschalten.
Im Display erscheint die Abfrage "Kommunikation
aktivieren?".
Nach Bestätigung erscheint das "Bus" Symbol im
Bereich "Aktivierte Funktionen" im Menü "Betrieb",
unabhängig davon, ob die Abfrage akzeptiert oder
abgelehnt wurde.
Wurde die Abfrage akzeptiert, ist die Bussteuerung
aktiviert. Wurde die Abfrage abgelehnt, kann die
Bussteuerung im Menü "Setup > Bus" aktiviert wer-
den.
Profibus
Busssteuerung aktiv
Busadresse
Abb. 36 Untermenü für Profibus

Busadresse einstellen

1. Menü "Setup > Bus" öffnen und gewünschte Bus-
adresse von 0 bis 126 einstellen.
2. Die Pumpe muss neu gestartet werden, um die
neue Busadresse zu initialisieren. Stromversor-
gung der Pumpe ausschalten und ca. 20 Sekun-
den warten.
126
3. Stromversorgung der Pumpe einschalten.
Die Pumpe ist mit der neuen Busadresse initialisiert.
Merkmale der Bus-Kommunikation
Um die Pumpe über Profibus zu starten und zu stop-
pen, muss die Pumpe im Betriebszustand "Lauf"
sein. Wenn die Pumpe über Profibus gestoppt wird,
erscheint das "Extern Stopp"-Symbol im Display und
die Pumpe wechselt in den Betriebszustand
"Standby".
Während die Bussteuerung aktiv ist, werden im
Hauptmenü "Setup" nur die Untermenüs "Bus" und
"Tastensperre" angezeigt. Die anderen Hauptmenüs,
die "Extern Stopp" Funktion und die Tasten bleiben
verfügbar.
Alle Betriebsarten (siehe Kapitel 6.4 Betriebsarten)
können weiter genutzt werden, während die Bus-
steuerung aktiviert ist. Dies erlaubt es, die Bussteue-
rung nur zum Überwachen und Einstellen der Pumpe
zu nutzen. In diesem Fall sollte der
"ProfibusWatchDog" (siehe Funktionsprofil auf
E-Box Produkt-CD) in der Profibussteuerung deakti-
viert sein, da sonst Fehler in der Kommunikation
zum Stopp der Pumpe führen können.
Hinweis
Der Analogausgang kann während des Bus-Betriebs
nicht genutzt werden, da beide Funktionen densel-
ben elektrischen Anschluss verwenden. Siehe Kapi-
tel 4.3 Elektrischer Anschluss.

Kommunikation deaktivieren

Die Bussteuerung kann im Menü "Setup > Bus"
deaktiviert werden. Nach der Deaktivierung sind alle
126
Untermenüs im Menü "Setup" verfügbar.
Nachdem der Stecker der E-Box entfernt und die
Pumpe neu gestartet wurde, verschwindet das "Bus"
Symbol im Display.
Achtung
Um Einstellungen manuell zu ändern
muss die Bussteuerung temporär deak-
tiviert werden.
Warnung
Nach Deaktivieren der Bussteuerung
kann die Pumpe automatisch anlaufen!
Bringen Sie die Pumpe in den Betriebs-
zustand "Stopp", bevor Sie die Bus-
steuerung deaktivieren!
Nach Entfernen eines Steckers immer
Schutzkappe wieder anbringen!
35
