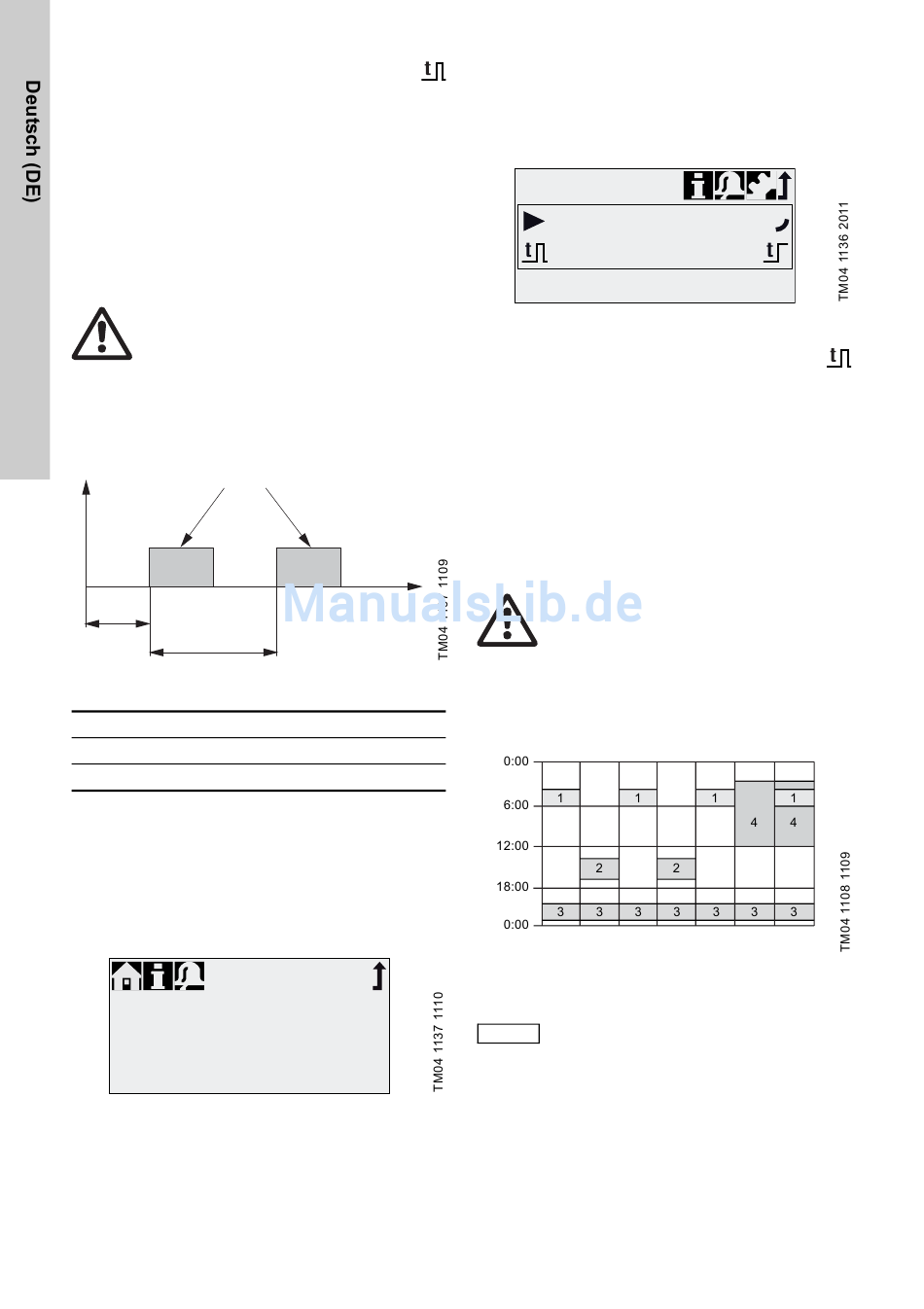

6.4.5 Dosier Timer Wiederholung

In dieser Betriebsart dosiert die Pumpe das
eingestellte Batchvolumen in regelmäßigen
Abständen. Die Dosierung beginnt mit dem Starten
der Pumpe nach einer einmaligen Startverzögerung.
Der Einstellbereich für das Batchvolumen entspricht
den Werten in Kapitel 6.4.4
(kontaktgesteuert)
.
Warnung
Wenn Zeit oder Datum im Menü
Zeit+Datum
" " verändert werden, wird
die Timer-Dosierung und die
Timer-Funktion des Relaisausgangs
(Relais 2) gestoppt!
Die Timer-Dosierung und die
Timer-Funktion des Relaisausgangs
müssen manuell neu gestartet werden!
Die Änderung von Zeit oder Datum
kann zu erhöhten oder verringerten
Konzentrationen führen!
Batchvolumen
t
1
t
2
t
3
Diagramm "Dosing Timer Wiederh."
Abb. 25
Dosierzeit
t
1
Startverzöger.
t
2
Wiederholzeit
t
3
Im Fall einer Unterbrechung (z. B. Unterbrechnung
der Netzspannung, Extern Stopp) wird die Dosierung
gestoppt, wobei die Zeit weiter läuft. Nach Aufhe-
bung der Unterbrechung dosiert die Pumpe entspre-
chend der aktuellen Zeitleistenposition weiter.
Im Menü "Setup > Dosing Timer Wiederh." sind fol-
gende Einstellungen erforderlich:
Timer
Batchvolumen
Dosierzeit[mm:ss]
Wiederholzeit[mm:ss]
Startverzöger.[mm:ss]
Dosing Timer Wiederh.
Abb. 26
Das zu dosierende Batchvolumen (z. B. 125 ml) wird
im Menü "Setup > Dosing Timer Wiederh." einge-
stellt. Die dafür benötigte Dosierzeit (z. B. 1:54) wird
angezeigt und kann geändert werden.
28
Batch
t
1
125ml
1:54
3:00
2:00
Im Menü "Betrieb" wird das gesamte Batchvolumen
(z. B. 125 ml) sowie das noch abzudosierende
Rest-Batchvolumen angezeigt. In den Dosierpausen
wird die Zeit (z. B. 1:21) bis zur nächsten Dosierung
angezeigt.
Betrieb
125
Timer
Dosing Timer Wiederh.
Abb. 27

6.4.6 Dosing Timer Woche

In dieser Betriebsart werden bis zu
16 Dosiervorgänge für den Zeitraum einer
Woche definiert. Diese Dosiervorgänge können an
einem oder mehreren Wochentagen regelmäßig
stattfinden. Der Einstellbereich für das
Batchvolumen entspricht den Werten in
Batch (kontaktgesteuert)
Kapitel 6.4.4
Warnung
Wenn Zeit oder Datum im Menü
Zeit+Datum
" " verändert werden, wird
die Timer-Dosierung und die
Timer-Funktion des Relaisausgangs
(Relais 2) gestoppt!
Die Timer-Dosierung und die
Timer-Funktion des Relaisausgangs
müssen manuell neu gestartet werden!
Die Änderung von Zeit oder Datum
kann zu erhöhten oder verringerten
Konzentrationen führen!
MO DI MI
Beispiel Dosing Timer Woche
Abb. 28
Überlagern sich mehrere Prozesse, hat
der Prozess mit der höheren
Hinweis
Dosierleistung Priorität!
Im Fall einer Unterbrechung (z. B. Unterbrechung
der Netzspannung, Extern Stopp) wird die Dosierung
gestoppt, wobei die Zeit weiter läuft. Nach Aufhe-
bung der Unterbrechung dosiert die Pumpe entspre-
chend der aktuellen Zeitleistenposition weiter.
ml
1:21
.
DO FR SA SO
