CATpro2-VT100
«
Target-Module

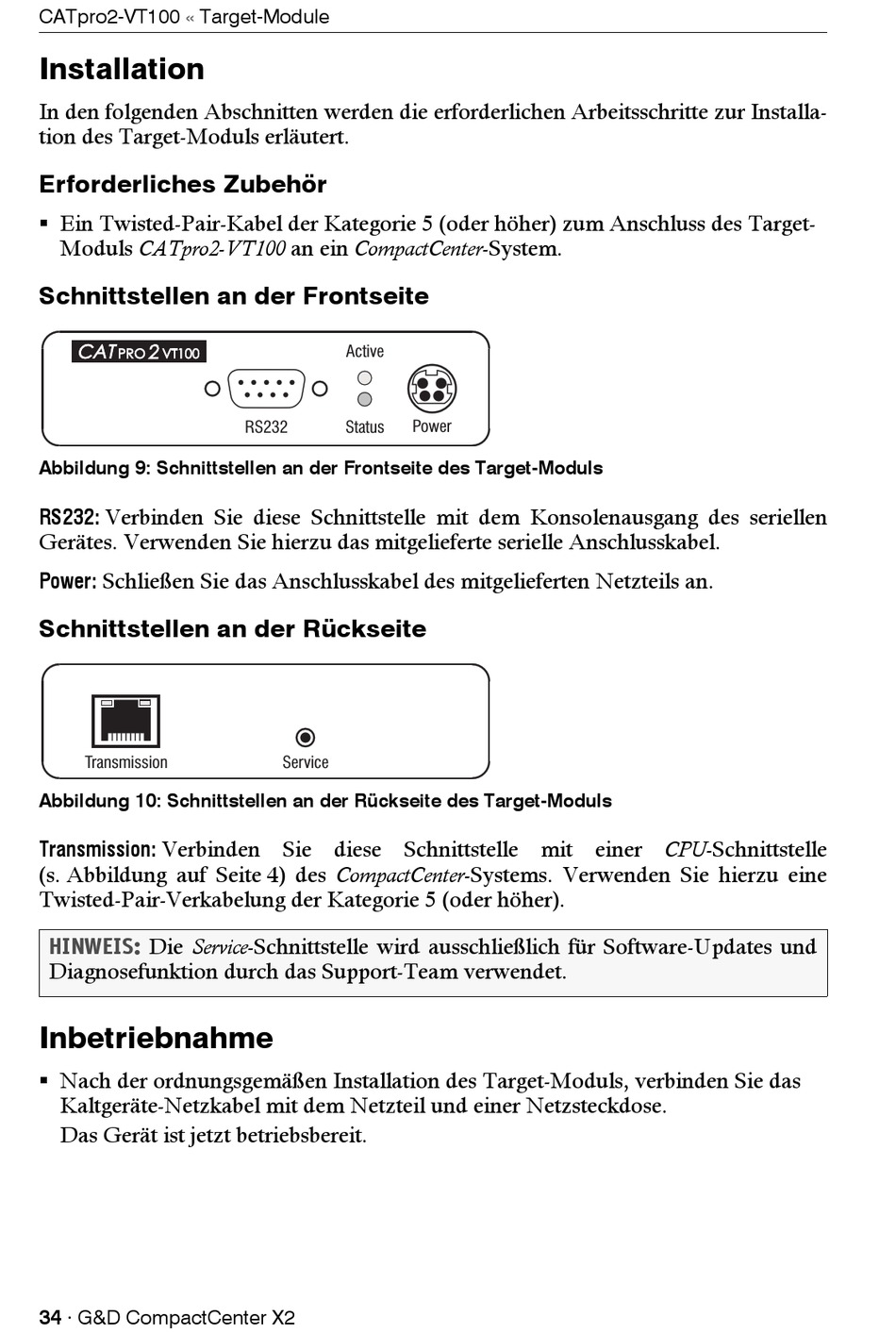

Installation
In den folgenden Abschnitten werden die erforderlichen Arbeitsschritte zur Installa-
tion des Target-Moduls erläutert.
Erforderliches Zubehör
Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Target-
Moduls CATpro2-VT100 an ein CompactCenter-System.
Schnittstellen an der Frontseite
Abbildung 9: Schnittstellen an der Frontseite des Target-Moduls
Verbinden Sie diese Schnittstelle mit dem Konsolenausgang des seriellen
RS232:
Gerätes. Verwenden Sie hierzu das mitgelieferte serielle Anschlusskabel.
Power:
Schließen Sie das Anschlusskabel des mitgelieferten Netzteils an.
Schnittstellen an der Rückseite
Transmission
Abbildung 10: Schnittstellen an der Rückseite des Target-Moduls
Transmission:
Verbinden Sie diese Schnittstelle mit einer CPU-Schnittstelle
(s. Abbildung auf Seite 4) des CompactCenter-Systems. Verwenden Sie hierzu eine
Twisted-Pair-Verkabelung der Kategorie 5 (oder höher).
HINWEIS:
Die Service-Schnittstelle wird ausschließlich für Software-Updates und
Diagnosefunktion durch das Support-Team verwendet.
Inbetriebnahme
Nach der ordnungsgemäßen Installation des Target-Moduls, verbinden Sie das
Kaltgeräte-Netzkabel mit dem Netzteil und einer Netzsteckdose.
Das Gerät ist jetzt betriebsbereit.
34 · G&D CompactCenter X2
Active
RS232
Status
Power
Service
