Installation

Erforderliches Zubehör
 Ein oder zwei Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss
des Target-Moduls an einen bzw. zwei KVM-Matrixswitches.

Schnittstellen an der Frontseite

Line In USB Pwr

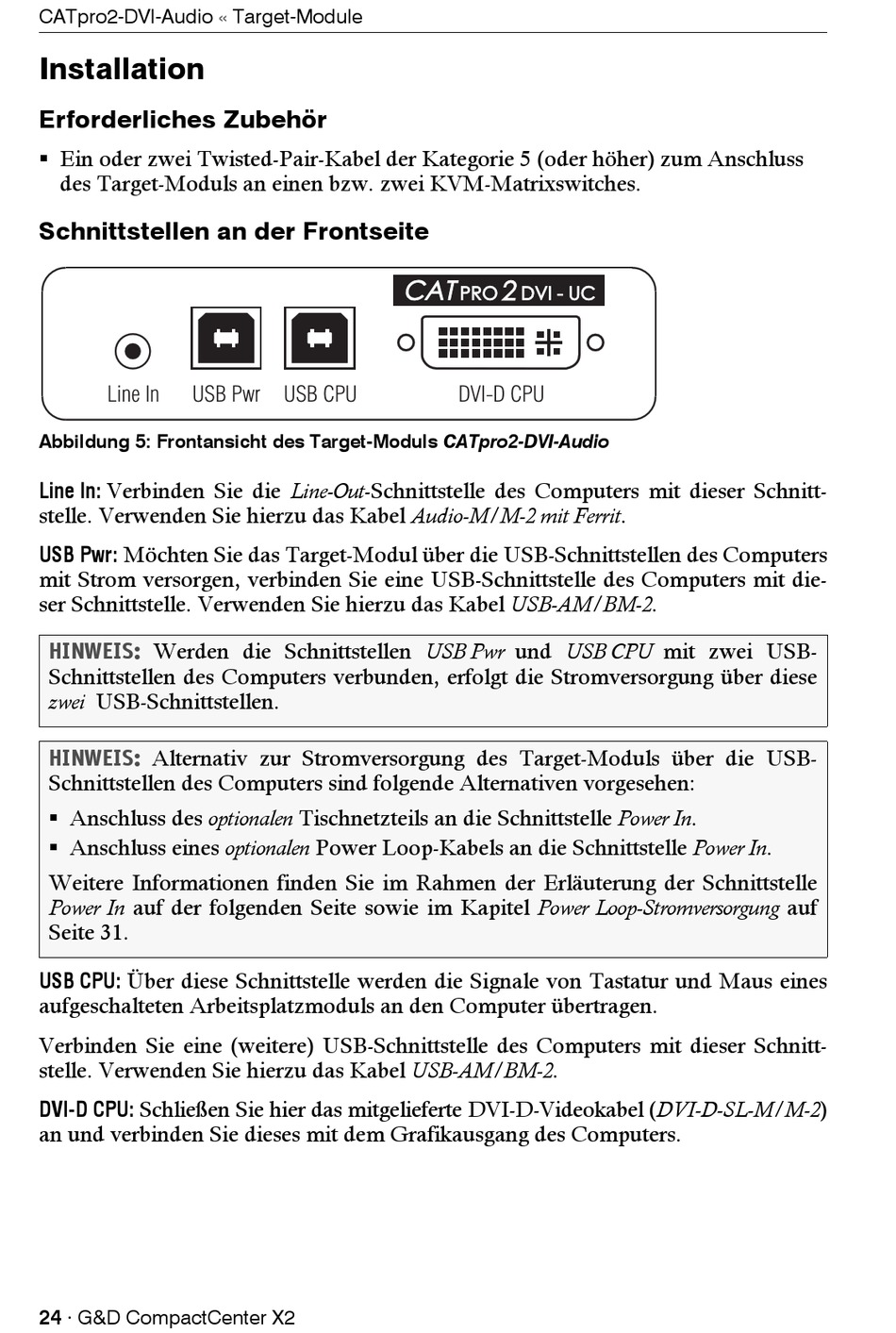

Abbildung 5: Frontansicht des Target-Moduls CATpro2-DVI-Audio
Verbinden Sie die Line-Out-Schnittstelle des Computers mit dieser Schnitt-
Line In:
stelle. Verwenden Sie hierzu das Kabel Audio-M/M-2 mit Ferrit.
Möchten Sie das Target-Modul über die USB-Schnittstellen des Computers
USB Pwr:
mit Strom versorgen, verbinden Sie eine USB-Schnittstelle des Computers mit die-
ser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.
HINWEIS:
Werden die Schnittstellen USB Pwr und USB CPU mit zwei USB-
Schnittstellen des Computers verbunden, erfolgt die Stromversorgung über diese
zwei USB-Schnittstellen.
HINWEIS: Alternativ zur Stromversorgung des Target-Moduls über die USB-
Schnittstellen des Computers sind folgende Alternativen vorgesehen:
 Anschluss des optionalen Tischnetzteils an die Schnittstelle Power In.
 Anschluss eines optionalen Power Loop-Kabels an die Schnittstelle Power In.
Weitere Informationen finden Sie im Rahmen der Erläuterung der Schnittstelle
Power In auf der folgenden Seite sowie im Kapitel Power Loop-Stromversorgung auf
Seite 31.
Über diese Schnittstelle werden die Signale von Tastatur und Maus eines
USB CPU:
aufgeschalteten Arbeitsplatzmoduls an den Computer übertragen.
Verbinden Sie eine (weitere) USB-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.
Schließen Sie hier das mitgelieferte DVI-D-Videokabel (DVI-D-SL-M/M-2)
DVI-D CPU:
an und verbinden Sie dieses mit dem Grafikausgang des Computers.
