Power Loop-Stromversorgung

Erfolgt die Stromversorgung eines Target-Moduls der CATpro2-DVI-Audio-Serie mit
dem optionalen Tischnetzteil über die Schnittstelle Power In, können bis zu drei wei-
tere Target-Module durch Verwendung von Power Loop-Kabeln mit Strom versorgt
werden.
1. Schließen Sie hierzu das Tischnetzteil  an eines der Target-Module an.
2. Stecken Sie ein Power Loop-Kabel  in die Schnittstelle Power Loop dieses Tar-
get-Moduls. Das andere Ende stecken Sie in die Schnittstelle Power In des
nächsten Target-Moduls.
3. Wiederholen Sie Schritt 2. gegebenenfalls zur Herstellung der Stromversorgung
des dritten und vierten Target-Moduls.
Trans. 1
2 3
1 4
Def. 5
User 6
Learn 7
Trans. 1 Trans. 2 DDC Power Loop

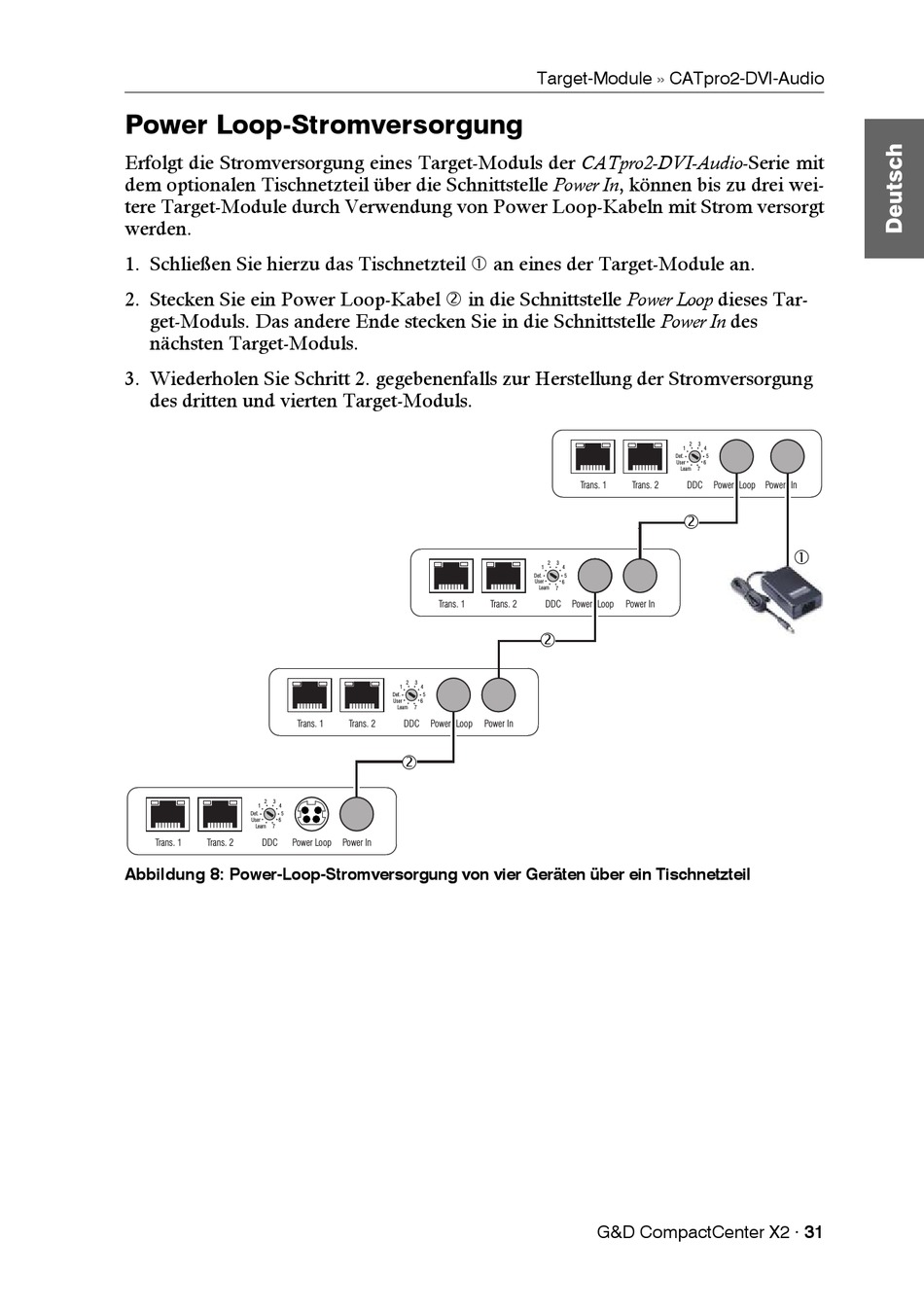

Abbildung 8: Power-Loop-Stromversorgung von vier Geräten über ein Tischnetzteil
Trans. 1 Trans. 2
2 3
1 4
Def. 5
User 6
Learn 7
Trans. 2 DDC Power Loop Power In

Power In
Target-Module » CATpro2-DVI-Audio
2 3
1 4
Def. 5
User 6
Learn 7
Trans. 1 Trans. 2 DDC

3
2
1 4
Def. 5
User 6
Learn 7
DDC Power Loop Power In

G&D CompactCenter X2 · 31
