D26 Kamerahandbuch: Montage
Für die D26 sollte kamerasei-
tig ein USB-Kabel mit einem
gewinkelten MiniUSB-
Stecker verwendet werden
68

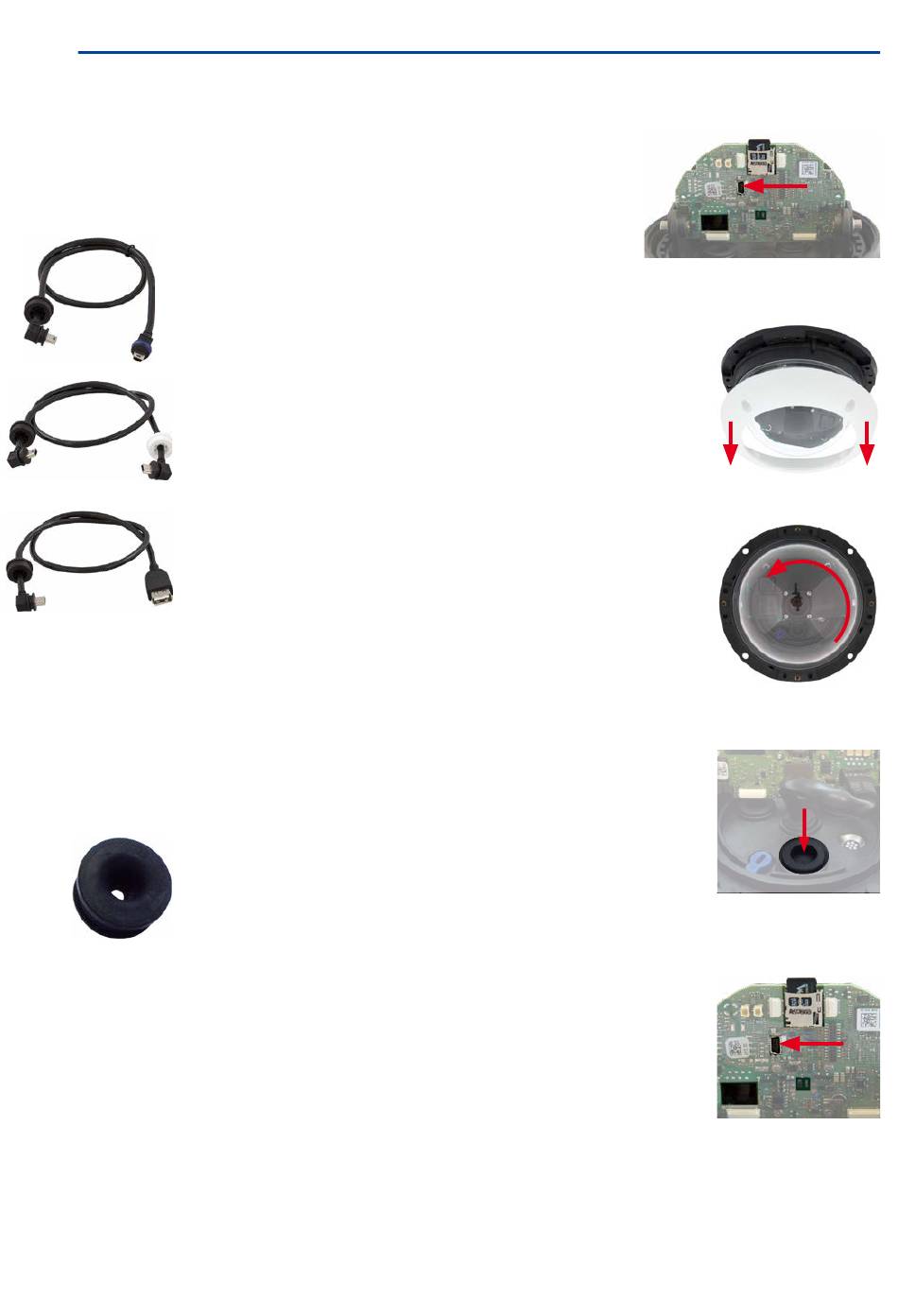

2.9.6 USB-Kabel anschließen
Über den USB-Stecker (roter Pfeil in der Abbildung) können
bereits existierende Zusatzmodule wie die MOBOTIX ExtIO
(USB), die MX-232-IO-Box oder externe USB-Festplatten
wetterfest und gut geschützt an die Kamera angeschlos-
sen werden.
Arbeitsschritte
•
Kamera demontieren: Demontieren Sie die Kamera, um an
die Anschlüsse auf der Rückseite zu gelangen.
•
Kamera-Gehäusering entfernen: Schrauben Sie hierzu alle
vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel
ab. Nehmen Sie den Gehäusering ab.
•
Domkuppel der Kamera entfernen: Verwenden Sie hierzu
die mitgelieferte Folie oder ein fusselfreies Baumwolltuch
(Abschrauben gegen den Uhrzeigersinn).
•
Hauptplatine neigen: Lösen Sie ggf. die beiden Inbusschrauben
und neigen Sie die Platine, sodass der USB-Stecker zugänglich
ist.
Blindstopfen entfernen: Drücken Sie einen der drei Blindstopfen
•
von innen nach außen aus dem Gehäuse.
•
USB-Kabel durch Kabelstopfen führen: Fädeln Sie den gewin-
kelten Stecker des MOBOTIX USB-Kabels (siehe Abschnitt 1.5,
«Verfügbares Zubehör») vorsichtig durch den mitgelieferten
schwarzen Kabelstopfen (Pos. 1.16).
•
Kabelstopfen mit USB-Kabel einsetzen: Stecken Sie den
Kabelstopfen mit dem Kabel von unten in das Gehäuse (ach-
ten Sie dabei auf korrekten Sitz des Stopfens).
•
USB-Kabel einstecken: Stecken Sie das MOBOTIX-Kabel mit
dem gewinkelten MiniUSB-Stecker in die USB-Buchse (roter
Pfeil in der Abbildung).
