5.8.4
MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
eine Vielzahl von Schweißaufgaben (JOBs), bestehend aus Schweißverfahren, Materialart,
Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert > siehe Kapitel 11.1.
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt
(Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
•
Weitere Parameter können bei Bedarf im Konfigurationsmenü der Steuerung oder auch mit der
Schweißparametersoftware PC300.NET angepasst werden.
Geräteserie Phoenix Expert:
Die Einstellung der Schweißaufgabe erfolgt an der Stromquellengerätesteuerung, siehe entsprechende
Systemdokumentation.
Bei Bedarf können ausschließlich die vordefinierten Spezial-Schweißaufgaben SP1 = JOB 129 /
SP2 = JOB130 / SP3 = JOB 131 an der Drahtvorschubgerätesteuerung angewählt werden. Die Anwahl
der Spezial-JOBs erfolgt durch einen langen Tastendruck auf die Drucktaste, Anwahl Schweißaufgabe.
Das Umschalten der Spezial-JOBs erfolgt durch einen kurzen Tastendruck.

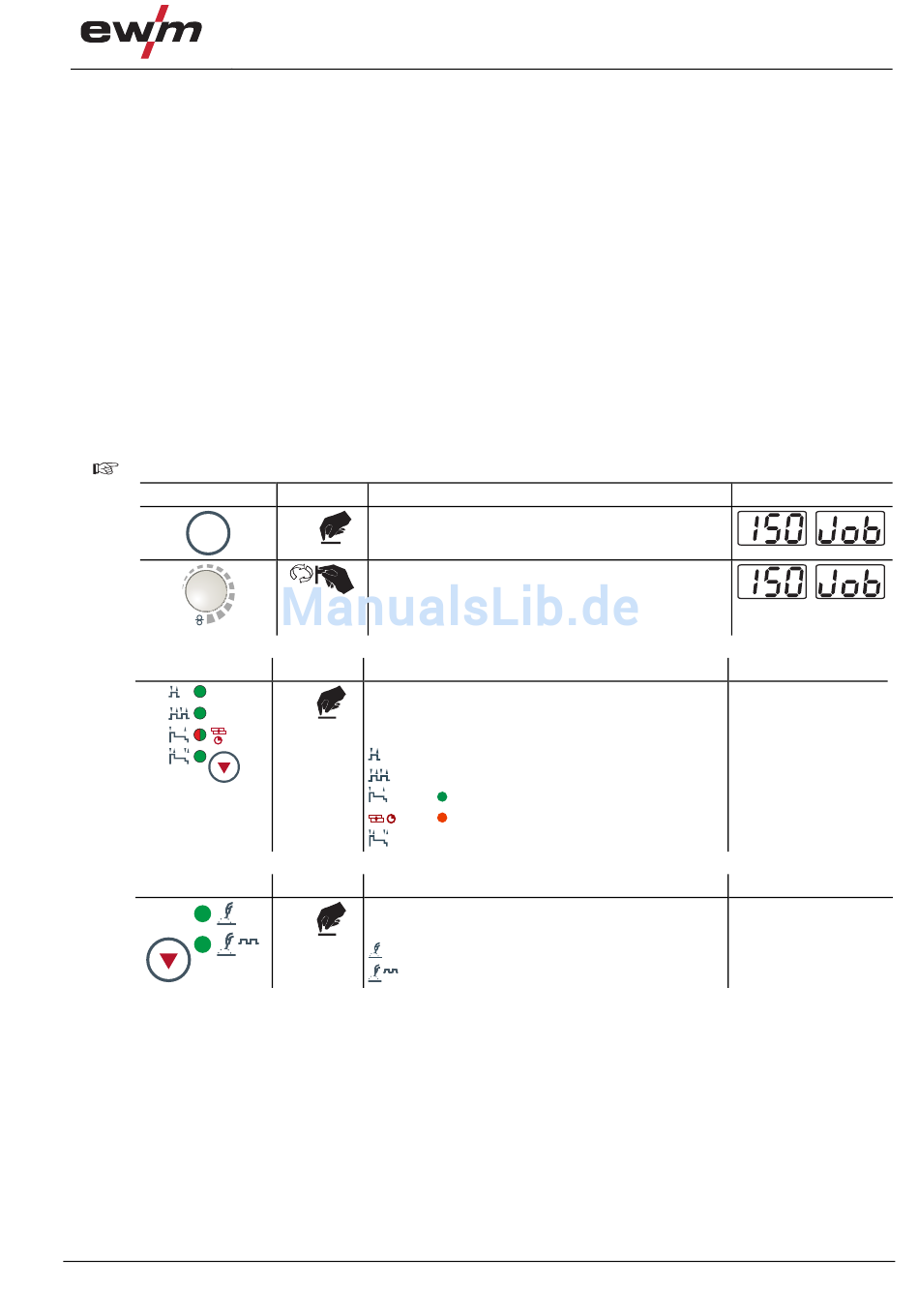

5.8.5
Schweißaufgabenanwahl
5.8.5.1
Grundschweißparameter
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
Bedienelement
JOB-
LIST
m/min
5.8.5.2
Betriebsart
Bedienelement
5.8.5.3
Schweißart (MIG/MAG-Standard- / Impulslichtbogen-Schweißen)
Bedienelement
Pulse
099-005459-EW500
17.12.2015
Aktion
Ergebnis
Anwahl JOB-List
1 x
JOB-Nummer einstellen.
3 s warten, bis die Einstellung übernommen wird.
Aktion
Ergebnis
Anwahl Betriebsart
n x
Die Signalleuchte zeigt die gewählte Betriebsart
an.
2-Takt-Betrieb
4-Takt-Betrieb
4-Takt-Spezialbetrieb
Aktion
Ergebnis
Anwahl Schweißart
n x
Die Signalleuchte zeigt die Auswahl an.
MIG/MAG-Standard-Schweißen
MIG/MAG-Impulslichtbogen-Schweißen
Pulse
Grün 2-Takt-Spezialbetrieb
Rot
Betriebsart Punkten
Aufbau und Funktion
MIG/MAG-Schweißen
Anzeige
Anzeige
keine Änderung
Anzeige
keine Änderung
43
