4.3

Ansicht links

Pos. Symbol
1
2
3
4
5
6
7
8
9
099-005459-EW500
17.12.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drahtspulenaufnahme
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
Programm
Programme oder JOBs umschalten
Schweißleistung stufenlos einstellen
Up / Down
Drahtvorschubantrieb
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Zugentlastung Zwischenschlauchpaket
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss

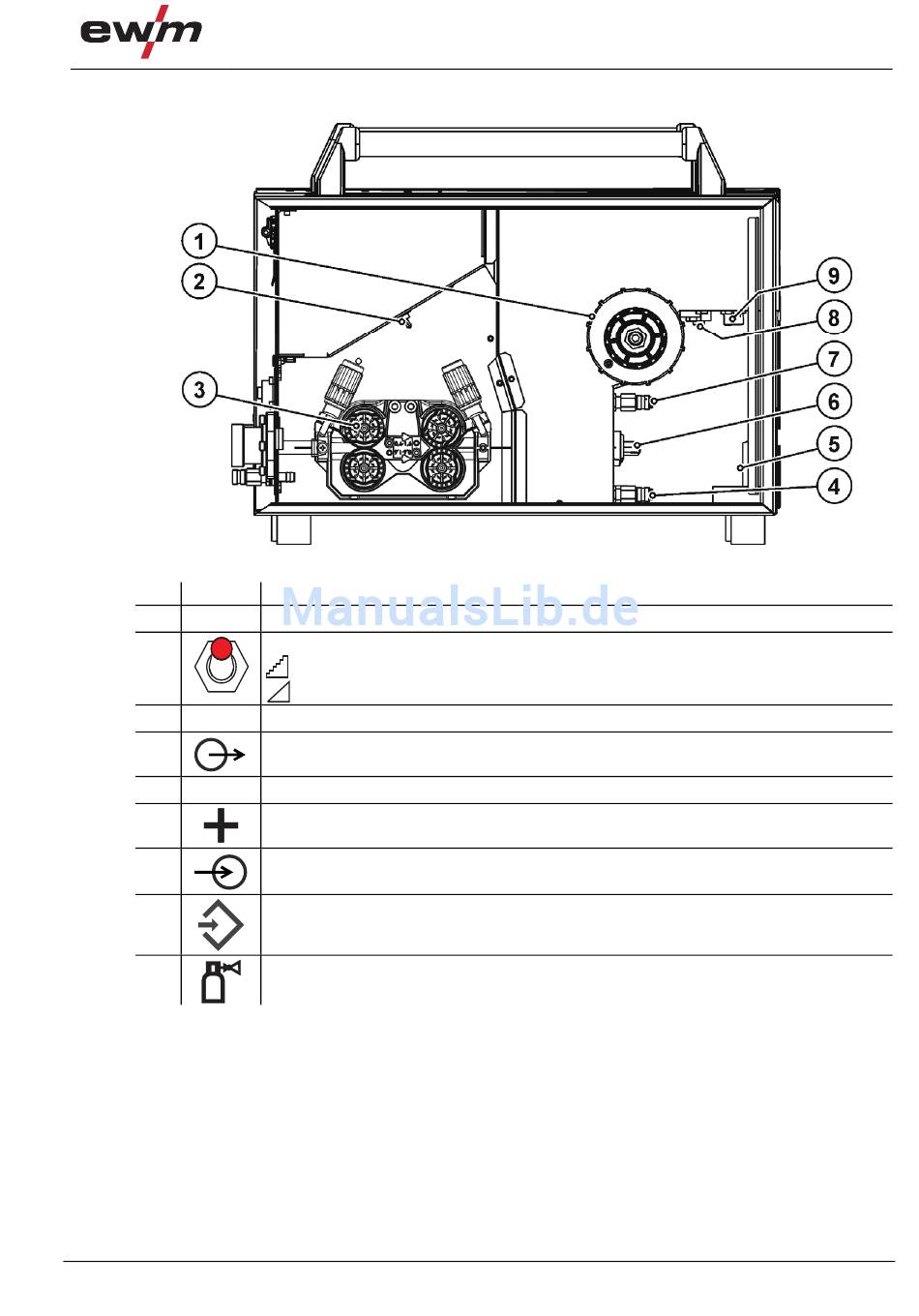

Abbildung 4-3
Ansicht links
19
