Aufbau und Funktion
MIG/MAG-Schweißen
•

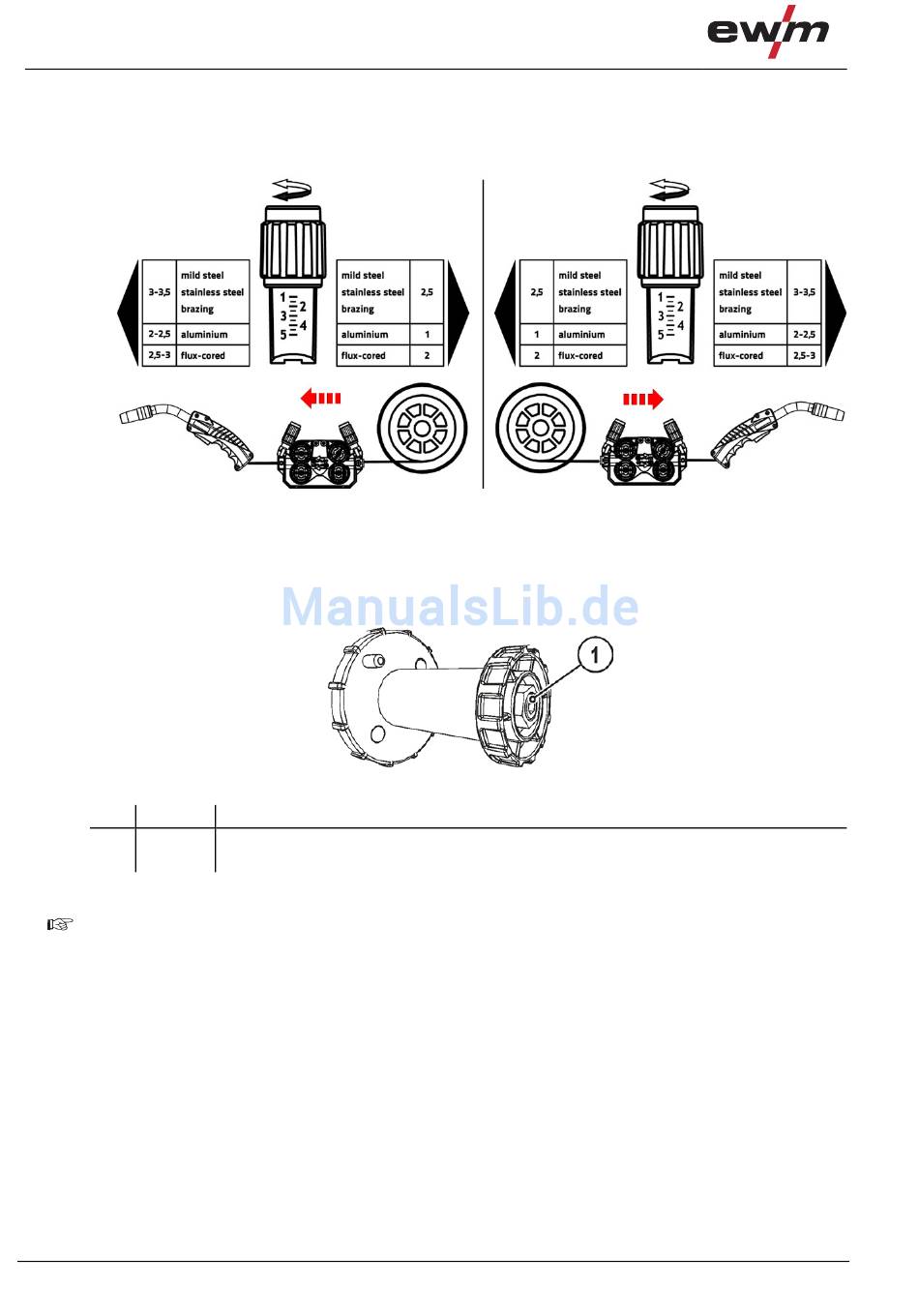

Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der
Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle
mit Einstellwerten befindet sich auf einem Aufkleber in der nähe des Drahtantriebes:
Variante 1: linksseitige Einbaulage
Automatischer Einfädelstopp
Schweißbrenner während des Einfädelvorgangs auf das Werkstück aufsetzen. Der Schweißdraht wird
nun so lange eingefädelt bis er auf das Werkstück trifft.
5.8.2.5
Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
40
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Variante 2: rechtsseitige Einbaulage
Abbildung 5-11
Abbildung 5-12
099-005459-EW500
17.12.2015
