Je nach Bauart des Gerätes ist der Drahtvorschubantrieb ggf. seitenverkehrt ausgeführt!
Pos. Symbol
1
2
3
4
• Brennerschlauchpaket gestreckt auslegen.
• Schweißdraht vorsichtig von der Drahtspule abwickeln und in den Drahteinlaufnippel bis zu den
Drahtrollen einführen.
• Einfädeltaste Betätigen (der Schweißdraht wird vom Antrieb aufgenommen und automatisch bis zum
Wiederaustritt am Schweißbrenner geführt.
Voraussetzung für den automatischen Einfädelvorgang ist die korrekte Vorbereitung der
Drahtführung insbesondere im Bereich des Kapillar- bzw. Drahtführungsrohres > siehe Kapitel
5.8.1.
099-005459-EW500
17.12.2015
Beschreibung 0
Schweißdraht
Drahteinlaufnippel
Drahtführungsrohr
Einstellmutter
Aufbau und Funktion

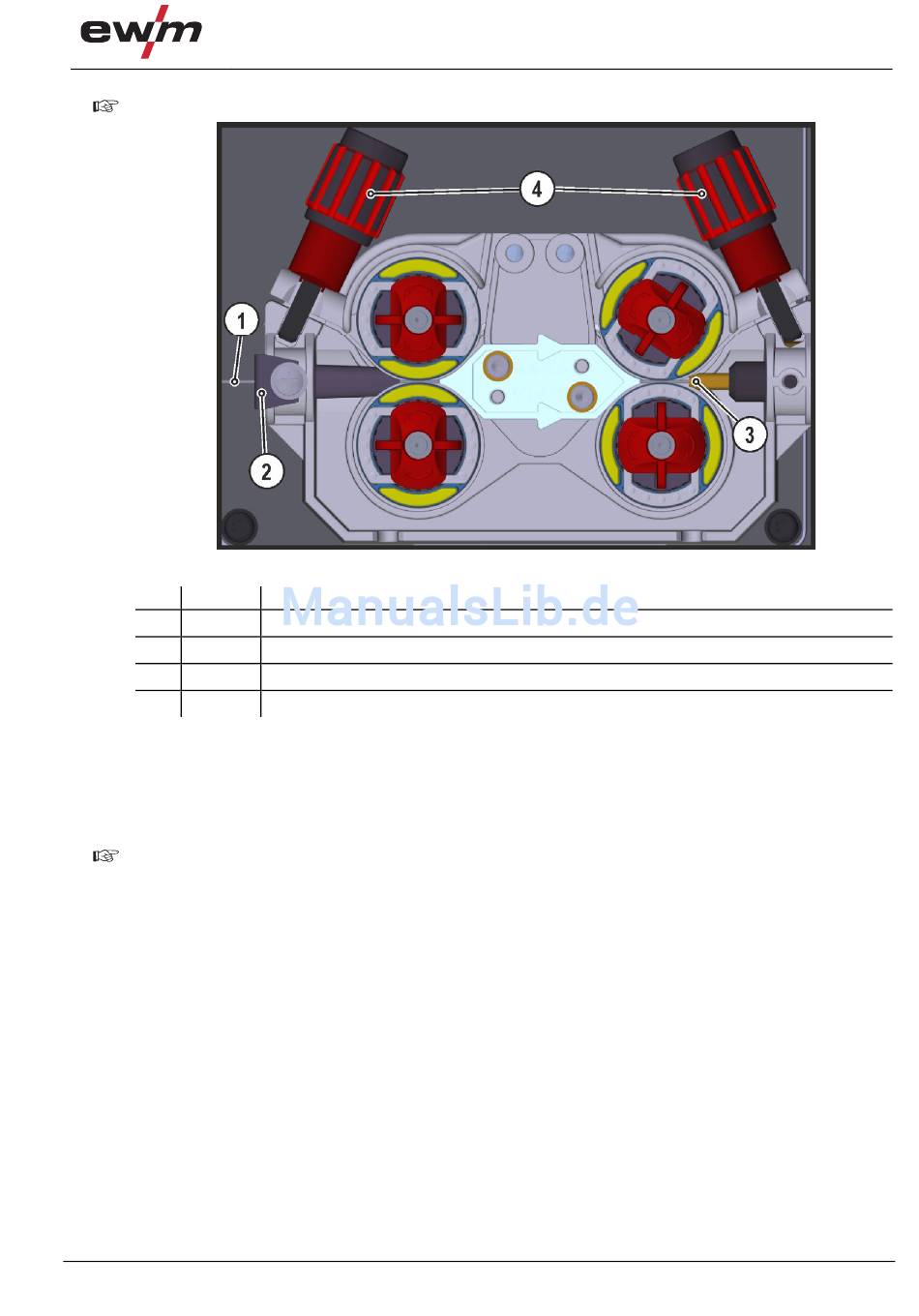

Abbildung 5-10
MIG/MAG-Schweißen
