Aufbau und Funktion
E-Hand-Schweißen

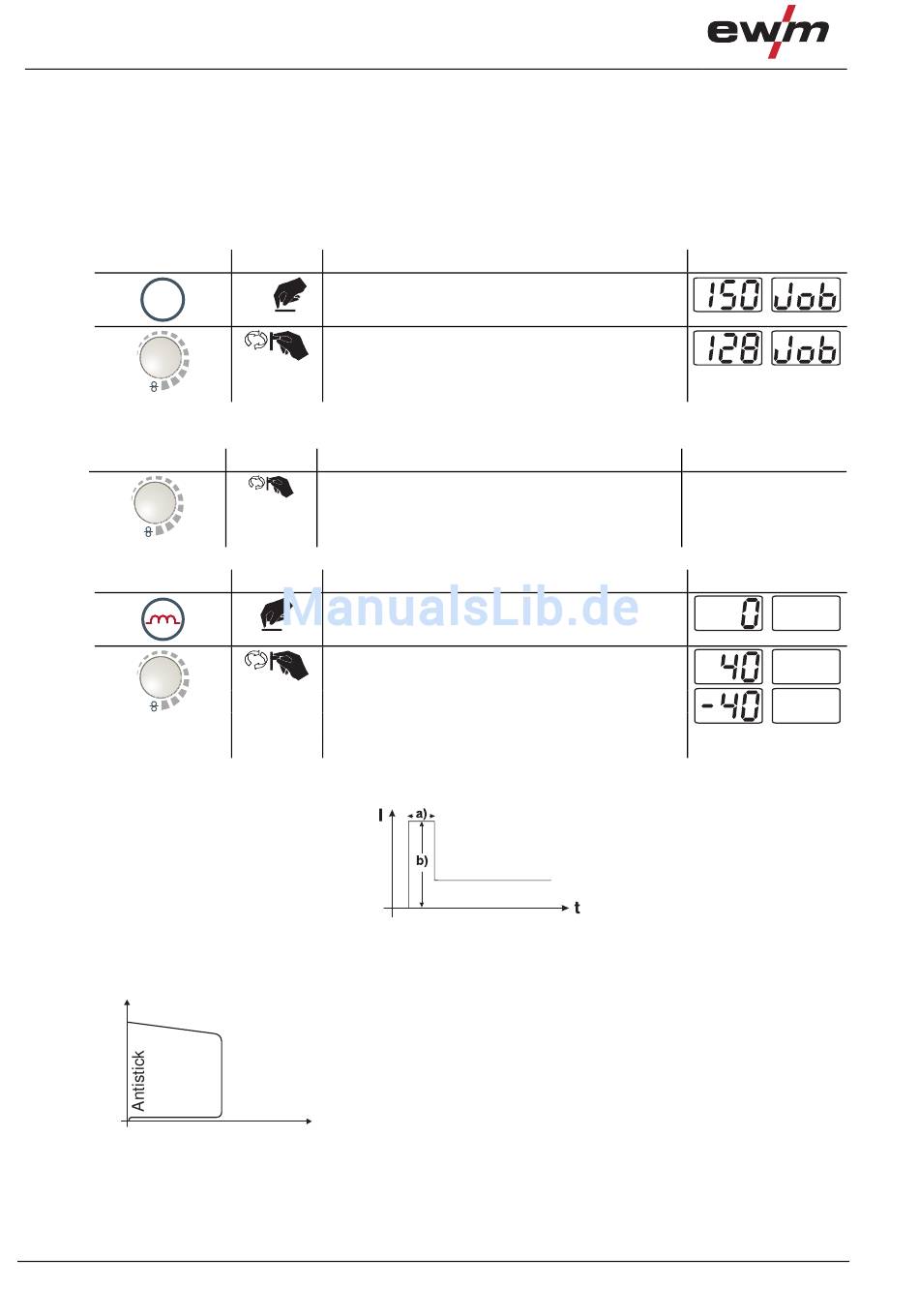

5.10 E-Hand-Schweißen
5.10.1 Schweißaufgabenanwahl
Lichtbogenhandschweißen oder kurz E-Hand-Schweißen. Es ist dadurch gekennzeichnet, dass der
Lichtbogen zwischen einer abschmelzenden Elektrode und dem Schmelzbad brennt. Jegliche
Schutzwirkung vor der Atmosphäre geht von der Umhüllung der Elektrode aus.
• JOB 128 (E-Hand-Schweißaufgabe) auswählen.
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
Bedienelement
JOB-
LIST
m/min
5.10.1.1 Schweißstromeinstellung
Der Schweißstrom wird grundsätzlich über den Drehknopf „Drahtgeschwindigkeit" eingestellt.
Bedienelement
m/min

5.10.1.2 Arcforce

Bedienelement
m/min

5.10.1.3 Hotstart

Die Hotstart-Einrichtung bewirkt, dass Stabelektroden durch einen erhöhten Startstrom besser zünden.
a) = Hotstart-Zeit
b) = Hotstart-Strom
I = Schweißstrom
t = Zeit
Einstellung der Hotstart-Parameter > siehe Kapitel 5.10.1.5

5.10.1.4 Antistick

U
84
Aktion Ergebnis
Anwahl JOB-Liste
1 x
Anwahl des E-Hand-JOBs
Das Gerät übernimmt nach ca. 3 s automatisch
die Einstellung
Aktion Ergebnis
Schweißstrom wird eingestellt.
Aktion Ergebnis
Anwahl Schweißparameter Arcforce
Zur Drucktaste gehörende Signalleuchte leuchtet.
Einstellung Arcforce für Elektrodentypen:
(Einstellbereich -40 bis 40)
Negative Werte
Werte um Null
Positive Werte
Antistick verhindert das Ausglühen der Elektrode.
Sollte die Elektrode trotz der Arcforce-Einrichtung festbrennen, schaltet
das Gerät automatisch innerhalb von ca. 1 s auf den Minimalstrom um.
Das Ausglühen der Elektrode wird verhindert. Schweißstromeinstellung
überprüfen und für die Schweißaufgabe korrigieren!
I
Rutil
Basisch
Cellulose
Abbildung 5-51
Abbildung 5-52
Anzeigen
Anzeigen
Sollwerteinstellung
Anzeige
