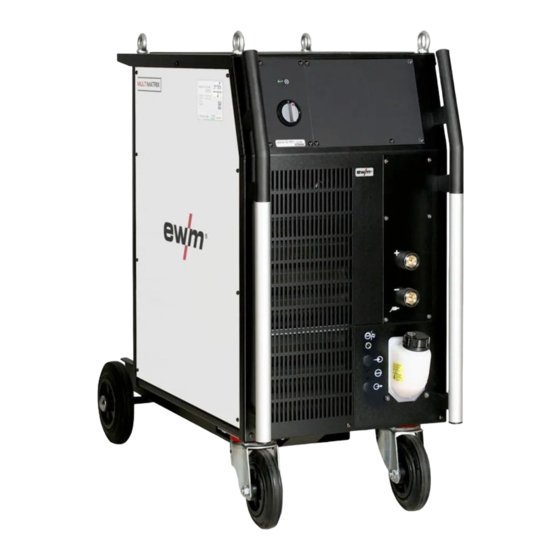

- Seite 1 Betriebsanleitung Schweißgerät Taurus 351, 401, 451, 551 Synergic S FDG/FDW 099-005187-EW500 Zusätzliche Systemdokumente beachten! 03.01.2012 Register now! For your benefit Jetzt Registrieren und Profitieren! www.ewm-group.com...
-
Seite 2: Allgemeine Hinweise
Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise ..........................5 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 5 Symbolerklärung ..........................6 Allgemein ............................7 Transport und Aufstellen ......................11 2.4.1 Kranen .......................... 12 2.4.2 Umgebungsbedingungen ..................... 13 2.4.2.1 Im Betrieb ...................... - Seite 4 Checkliste zur Störungsbeseitigung ..................... 39 Kühlmittelkreislauf entlüften ......................40 8 Technische Daten ..........................41 Taurus 401 ........................... 41 Taurus 351, 451, 551 ........................42 9 Zubehör ..............................43 Systemkomponente ........................43 Allgemeines Zubehör ........................43 Fernsteller / Anschlusskabel ......................43 Optionen ............................
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER ENTER (Menüeinstieg) ENTER NAVIGATION NAVIGATION (Navigieren im Menü) EXIT EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-005187-EW500... -
Seite 7: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektrischer Schlag! Schweißgeräte verwenden hohe Spannungen, die bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen können. Auch beim Berühren niedriger Spannungen kann man erschrecken und in der Folge verunglücken. • Öffnen des Gerätes ausschließlich durch sachkundiges Fachpersonal! •... - Seite 8 Sicherheitshinweise Allgemein WARNUNG Explosionsgefahr! Scheinbar harmlose Stoffe in geschlossenen Behältern können durch Erhitzung Überdruck aufbauen. • Behälter mit brennbaren oder explosiven Flüssigkeiten aus dem Arbeitsbereich entfernen! • Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen! Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln!
- Seite 9 Sicherheitshinweise Allgemein VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Geräteschäden durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elektrische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände...
- Seite 10 Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (siehe technische Daten): Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
-
Seite 11: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •... -
Seite 12: Kranen
Sicherheitshinweise Transport und Aufstellen 2.4.1 Kranen GEFAHR Verletzungsgefahr beim Kranen! Beim Kranen können Personen durch herunterfallende Geräte oder Anbauteile erheblich verletzt werden! • Gleichzeitig an allen Ringschrauben transportieren (s. Abb. Kranprinzip)! • Gleiche Lastverteilung sicherstellen! Ausschließlich Ringketten oder Seilgehänge mit gleicher Länge verwenden! •... -
Seite 13: Umgebungsbedingungen
Sicherheitshinweise Transport und Aufstellen 2.4.2 Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch Dieses Gerät wurde entsprechend dem aktuellen Stand der Technik und gültigen Regeln bzw. Normen hergestellt. Es ist ausschließlich im Sinne der bestimmungsgemäßen Verwendung zu betreiben. WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen hergestellt. -
Seite 15: Verwendung Und Betrieb Ausschließlich Mit Folgenden Geräten
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 16: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht HINWEIS Kühlmitteltank und Schnellverschlusskupplungen Kühlmittelvor- /rücklauf sind nur bei Geräten mit Wasserkühlung vorhanden. Abbildung 4-1 099-005187-EW500 03.01.2012... - Seite 17 Gerätebeschreibung - Schnellübersicht Frontansicht Pos. Symbol Beschreibung Kranöse Signalleuchte Betriebsbereitschaft Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät. Hauptschalter, Gerät Ein/Aus Transportgriff Eintrittsöffnung Kühlluft Transportrollen, Lenkrollen Kühlmitteltank Verschlussdeckel Kühlmitteltank Drucktaste Sicherungsautomat Kühlmittelpumpe Ausgelöste Sicherung durch Betätigen zurücksetzen Anschlussbuchse, Schweißstrom „-“ • MIG/MAG-Schweißen: Werkstückanschluss •...
-
Seite 18: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 099-005187-EW500 03.01.2012... - Seite 19 Gerätebeschreibung - Schnellübersicht Rückansicht Pos. Symbol Beschreibung Anschlussbuchse 7-polig (digital) Zum Anschluss digitaler Zubehörkomponenten Anschlussbuchse 7-polig (digital) Anschluss Drahtvorschubgerät D-Sub Anschlussbuchse 9-polig In dieser Geräteserie ausschließlich für Servicezwecke (Fachpersonal) Anschlussbuchse, Schweißstrom „+“ • MIG/MAG-Schweißen: Schweißstrom zum Zentralanschluss / Brenner Anschlussbuchse, Schweißstrom „-“ •...
-
Seite 20: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion HINWEIS Zum Anschluss Dokumentationen weiterer Systemkomponenten beachten! Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! •... -
Seite 21: Aufstellen
Aufbau und Funktion Aufstellen VORSICHT Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! •... -
Seite 22: Schweißbrennerkühlung
Aufbau und Funktion Schweißbrennerkühlung Schweißbrennerkühlung HINWEIS Nur bei wassergekühlten Schweißgeräten! 5.5.1 Allgemein VORSICHT Kühlmittelmischungen! Mischungen mit anderen Flüssigkeiten oder die Verwendung ungeeigneter Kühlmittel führt zu Sachschäden und zum Verlust der Herstellergarantie! • Ausschließlich die in dieser Anleitung beschriebenen Kühlmittel (Übersicht Kühlmittel) verwenden. -
Seite 23: Kühlmittel Einfüllen
Aufbau und Funktion Schweißbrennerkühlung 5.5.3 Kühlmittel einfüllen Das Gerät wird ab Werk mit einer Kühlmittelmindestbefüllung ausgeliefert. Abbildung 5-1 Pos. Symbol Beschreibung Verschlussdeckel Kühlmitteltank Kühlmittelsieb Kühlmitteltank Markierung „min“ Mindestfüllstand Kühlmittel • Verschlussdeckel Kühlmitteltank abschrauben. • Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen. •... -
Seite 24: Netzanschluss
Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. -
Seite 25: Anschluss Zwischenschlauchpaket
Aufbau und Funktion Anschluss Zwischenschlauchpaket Anschluss Zwischenschlauchpaket HINWEIS Schweißstrompolarität beachten! Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. • Hinweise des Elektrodenherstellers beachten! Abbildung 5-3 Pos. -
Seite 26: Schutzgasversorgung
Aufbau und Funktion Schutzgasversorgung • Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdrehen verriegeln. • Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+“ stecken und verriegeln. • Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken). Falls zutreffend: •... - Seite 27 Aufbau und Funktion Schutzgasversorgung • Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen. • Schutzgasflasche mit Sicherungskette sichern. Abbildung 5-4 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Gasflaschenventil • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Gasschlauch (Zwischenschlauchpaket) am Druckminderer gasdicht festschrauben. 099-005187-EW500 03.01.2012...
-
Seite 28: Mig/Mag-Schweißen
Aufbau und Funktion MIG/MAG-Schweißen MIG/MAG-Schweißen 5.9.1 Anschluss Werkstückleitung HINWEIS Schweißstrompolarität beachten! Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. •... -
Seite 29: Fernsteller
Aufbau und Funktion MIG/MAG-Schweißen 5.9.2 Fernsteller VORSICHT Geräteschäden durch unsachgemäßen Anschluss! Die Fernsteller sind speziell für den Anschluss an Schweiß- bzw. Drahtvorschubgeräte entwickelt. Ein Anschluss an andere Geräte kann zu Geräteschäden führen! • Betriebsanleitung des Schweiß-, bzw. Drahtvorschubgerätes beachten! • Schweißgerät vor dem Anschluss abschalten! HINWEIS Entsprechende Dokumentation der Zubehörkomponenten beachten! -
Seite 30: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen 5.10 WIG-Schweißen 5.10.1 Anschluss Schweißbrenner HINWEIS WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei Ausführungen verwendbar: • WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes und am Schweißstromanschluss (-) der Stromquelle angeschlossen. • WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. -
Seite 31: 5.10.2 Anschluss Werkstückleitung
Aufbau und Funktion WIG-Schweißen • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter sichern. • Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss). Falls vorhanden: • Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten: Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf). -
Seite 32: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen 5.11 E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Wechseln von abgebrannten oder neuen Stabelektroden • Gerät am Hauptschalter ausschalten. • Geeignete Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. •... -
Seite 33: Schnittstellen
Aufbau und Funktion Schnittstellen 5.12 Schnittstellen VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle... -
Seite 34: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege. -
Seite 35: Wartungsarbeiten
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen. -
Seite 36: Störungsbeseitigung
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen HINWEIS Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! -
Seite 37: Alle Jobs Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen 7.1.2 Alle JOBs zurücksetzen EXIT ENTER JOB- JOB- LIST LIST EXIT m /m in Abbildung 7-2 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü wird, wenn keine Änderungen vorgenommen werden, nach 3 Sekunden beendet. -
Seite 38: Fehlermeldungen (Drahtvorschubgerät)
Störungsbeseitigung Fehlermeldungen (Drahtvorschubgerät) Fehlermeldungen (Drahtvorschubgerät) HINWEIS Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen / Funktionen) abhängig. •... -
Seite 39: Checkliste Zur Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Checkliste zur Störungsbeseitigung HINWEIS Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol Beschreibung Fehler / Ursache Abhilfe Kühlmittelfehler / kein Kühlmitteldurchfluss Unzureichender Kühlmitteldurchfluss Kühlmittelstand prüfen und ggf. -
Seite 40: Kühlmittelkreislauf Entlüften
Störungsbeseitigung Kühlmittelkreislauf entlüften Kühlmittelkreislauf entlüften HINWEIS Kühlmitteltank und Schnellverschlusskupplungen Kühlmittelvor- /rücklauf sind nur bei Geräten mit Wasserkühlung vorhanden. Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden der möglichst tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)! Abbildung 7-3 099-005187-EW500 03.01.2012... -
Seite 41: Technische Daten
Technische Daten Taurus 401 Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Taurus 401 E-Hand MIG/MAG 5 A -400 A Einstellbereich Schweißstrom 20,2 V - 36,0 V 10,2 V - 26,0 V 14,3 V - 34,0 V Einstellbereich Schweißspannung 400 A Einschaltdauer bei 40 °C (60 % ED) -
Seite 42: Taurus 351, 451, 551
Technische Daten Taurus 351, 451, 551 Taurus 351, 451, 551 Einstellbereich Schweißstrom / -spannung: 5 bis 350 A 5 bis 450 A 5 bis 550 A 10,2 bis 24,0 V 10,2 bis 28 V 10,2 bis 32 V 5 bis 350 A... -
Seite 43: Zubehör
Zubehör Systemkomponente Zubehör HINWEIS Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Systemkomponente Bezeichnung Artikelnummer Taurus Synergic S drive 4 WE Drahtvorschubgerät, wasser, DZA 090-005199-00502 Taurus Synergic S drive 4L Drahtvorschubgerät, wasser, DZA 090-005201-00502 Taurus Synergic S drive 200C Drahtvorschubgerät, wasser, DZA 090-005204-00502 Taurus Synergic S drive 300C Drahtvorschubgerät, wasser, DZA... -
Seite 44: Optionen
Zubehör Optionen Optionen Bezeichnung Artikelnummer ON LB Wheels 160x40MM Option Nachrüstung Feststellbremse für 092-002110-00000 Geräteräder ON Hose/FR Mount DK 4L Halterung für Schläuche und Fernsteller bei 092-002117-00000 Geräten mit 4L Drehkonsole (092-002112-00000 bzw. 092-002113-00000) ON Hose/FR Mount Option Halterung für Schläuche und Fernsteller für 092-002116-00000 Geräte ohne Drehkonsole ON Filter T/P... -
Seite 45: Übersicht Ewm-Niederlassungen
Anhang A Übersicht EWM-Niederlassungen Anhang A 10.1 Übersicht EWM-Niederlassungen 099-005187-EW500 03.01.2012...
