Aufbau und Funktion
MIG/MAG-Schweißen
5.8.6

MIG/MAG-Arbeitspunkt

Der Arbeitspunkt (Schweißleistung) wird nach dem Prinzip der MIG/MAG-Einknopfbedienung
vorgegeben, d. h. der Anwender muss zur Vorgabe seines Arbeitspunktes z. B. nur die gewünschte
Drahtgeschwindigkeit einstellen und das digitale System errechnet die optimalen Werte für Schweißstrom
und -spannung (Arbeitspunkt).
Die Einstellung des Arbeitspunktes kann auch von Zubehörkomponenten wie Fernsteller,
Schweißbrenner usw. vorgegeben werden.
5.8.6.1

Anwahl der Anzeigeeinheit

Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Materialdicke oder Drahtgeschwindigkeit
angezeigt, bzw. auch eingestellt werden.
Bedienelement
Anwendungsbeispiel
Aluminium soll geschweißt werden.
• Material = AlMg,
• Gas = Ar 100 %,
• Drahtdurchmesser = 1,2 mm
Die passende Drahtgeschwindigkeit ist nicht bekannt und soll ermittelt werden.
• Entsprechenden JOB ( > siehe Kapitel 11.1) anwählen,
• Anzeige auf Materialdicke umschalten,
• Materialdicke entsprechend den Gegebenheiten (z. B. 5 mm) einstellen.
• Anzeige auf Drahtgeschwindigkeit umschalten.
Resultierende Drahtgeschwindigkeit wird angezeigt (z. B 8,4 m/min).
5.8.6.2 Arbeitspunkteinstellung über Materialdicke
Im Folgenden wird beispielhaft zur Arbeitspunkteinstellung die Einstellung über den Parameter
Drahtgeschwindigkeit aufgeführt.
Bedienelement
m/min
46
AMP
2s
STBY
Hold
Aktion Ergebnis
Umschalten der Anzeige zwischen:
n x
AMP Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Aktion Ergebnis
Schweißleistung über den Parameter
Drahtgeschwindigkeit erhöhen bzw. verringern.
Anzeige-Beispiel: 10,5 m/min
JOB

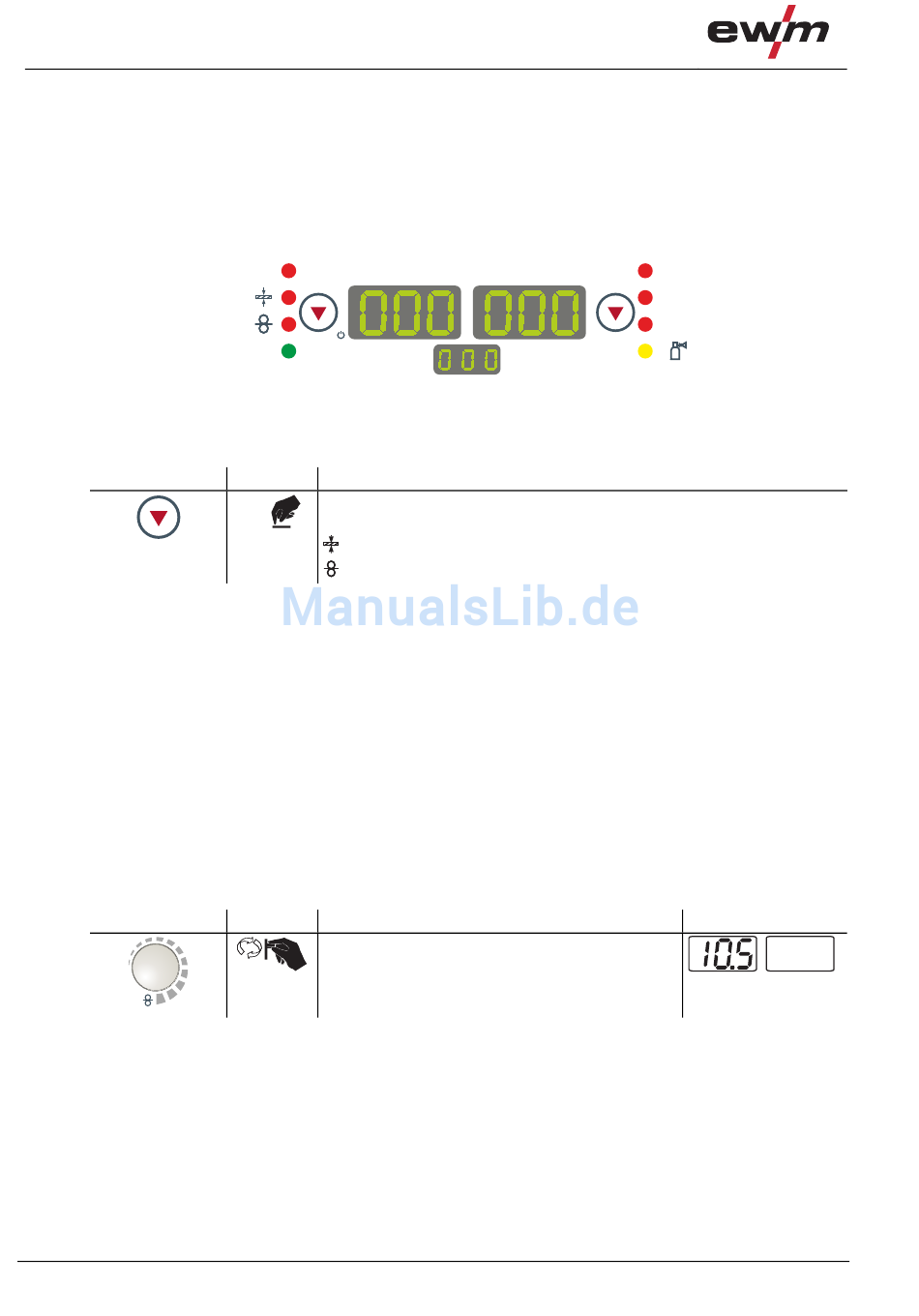

Abbildung 5-16
VOLT
Prog
kW
Anzeige
