5.9 WIG-Schweißen
5.9.1 Anschluss Schweißbrenner
WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei Ausführungen
verwendbar:
• WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes und
am Schweißstromanschluss (-) der Stromquelle angeschlossen.
• WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am
Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. Hierzu muss die
Schweißstromleitung des Zwischenschlauchpaketes auf der Geräterückseite mit dem
Schweißstromanschluss (-) verbunden sein!
Pos. Symbol
1
2
3
4
5
6
7
099-005459-EW500
17.12.2015
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, Schweißstrom „-"
• WIG-Schweißen:
Stromquelle
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion

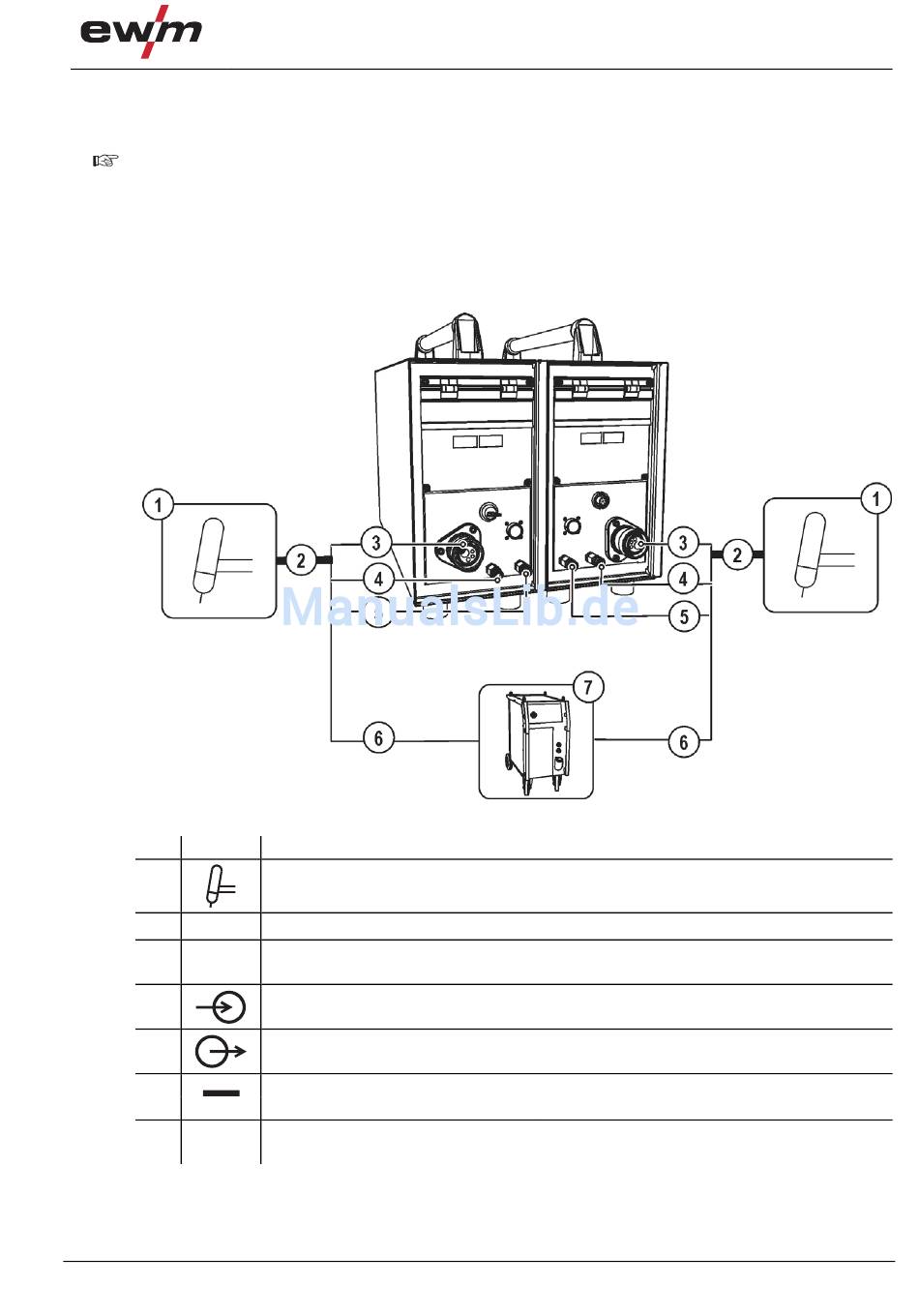

Abbildung 5-44
Schweißstromanschluss für Schweißbrenner
WIG-Schweißen
77
