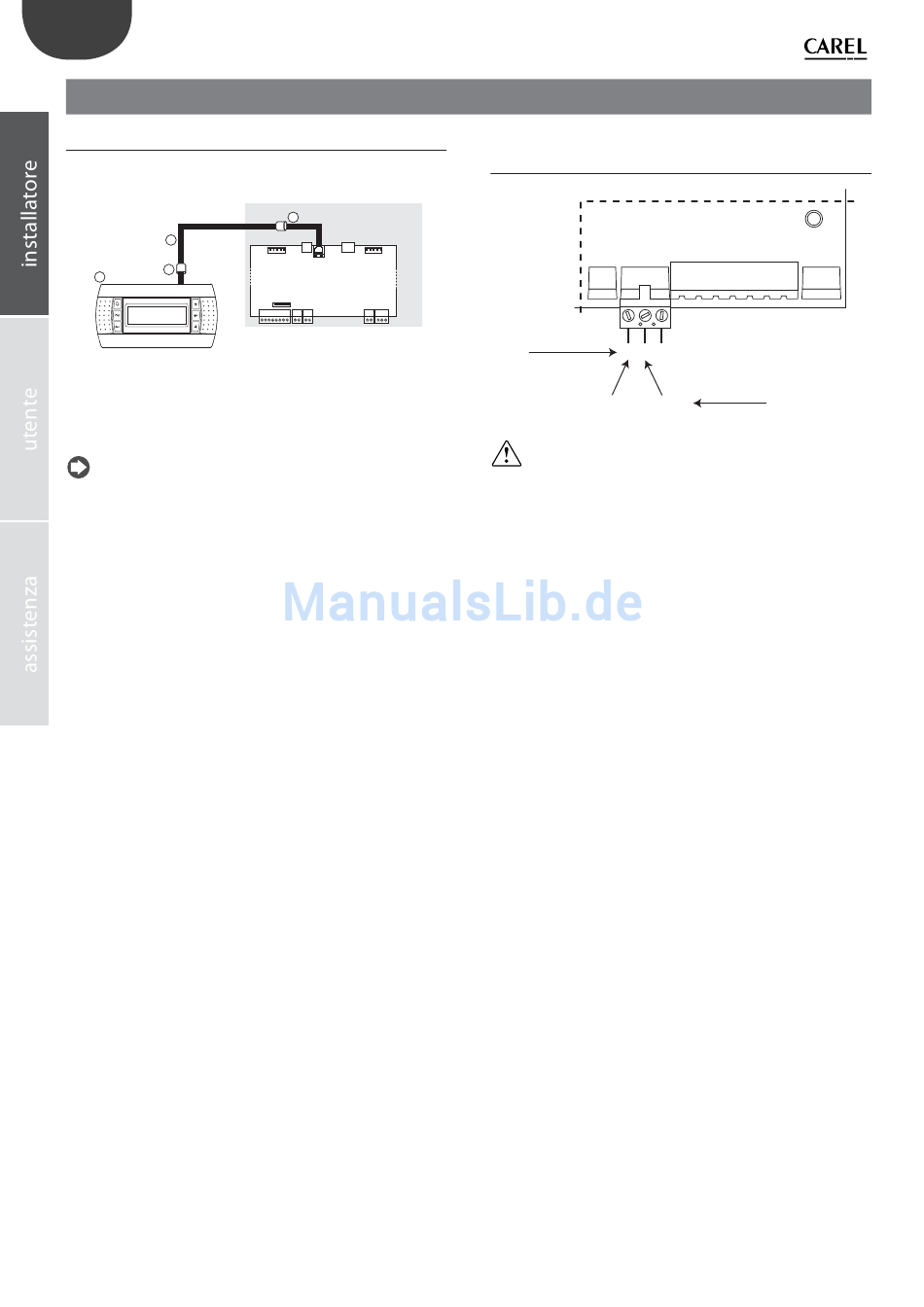

5. TERMINAL A DISTANCE ET RESEAU DE SUPERVISION

5.1 Terminal à distance avec écran
Le terminal avec écran peut être détaché de l'humidifi cateur et déplacé à
une distance allant jusqu'à 30 m (ft 98)
1
2
3
Légende :
1 câble téléphonique 6 voies, jusqu'à
2 deux fi ltres EMC (code 0907858AXX) à appliquer aux extrémités du
câble téléphonique;
3 terminal à distance avec écran.
Note : pour remplir l'espace laissé vide par le terminal à écran sur
le châssis de l'humidifi cateur, utiliser le Kit CAREL code. HCTREW0000.
(1) Pour des longueurs supérieures à 10 m (33 ft), utiliser un câble blindé avec
blindage connecté au PE sur la partie terminale et du côté contrôle.
"UE BASIC" +0300042FD- rel. 1.0 - 02.12.2009
humiSteam
2
J18
Fig. 5.a
(1)
10 m (33 ft) (30 ft) de distance;
5.2 Réseau de supervision RS 485
(M1.1-M1.3)
M.1.1 M.1.2 M.1.3
for models
UEY*000/UEY*100
+ - G0
Rx- / Tx -
Attention: pour les connexions RS485 en milieu domestique (CEI
EN 55014-1) et résidentiel (CEI EN 61000-6-3) utiliser un câble
blindé (avec blindage connecté à E sur la partie terminale et du côté
contrôle). Cette mise en garde s'applique aussi aux câbles qui sortent de
la machine
d'une longueur maximale spécifi ée par le protocole EIA RS-485
équivalent au standard Européen CCITT V11, utilisant du câble bipolaire blindé
AWG26 à couple croisé;
l' impédance d'entrée du stade 485 est de 1/8 unit-load (96 kOhm). Cette
confi guration permet de connecter jusqu'à un max. de 256 dispositifs avec
montage en caniveau séparé des câbles de puissance.
16
for models UEY*200
Rx+ / Tx +
Fig. 5.b
