EINBAU UND MONTAGE
4.10

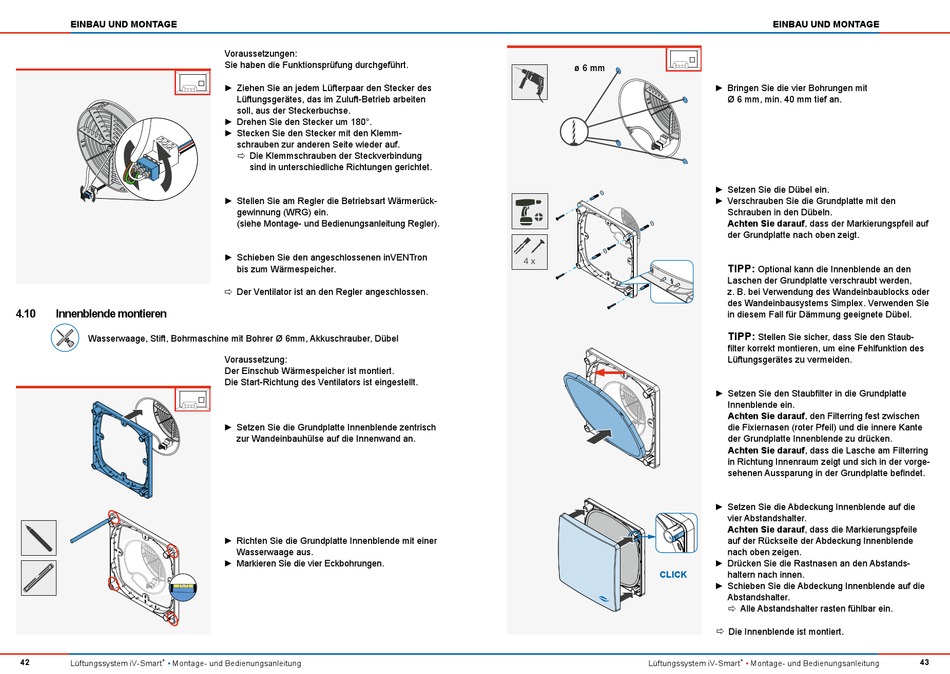

Innenblende montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 6mm, Akkuschrauber, Dübel
42
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
Voraussetzungen:
Sie haben die Funktionsprüfung durchgeführt.
► Ziehen Sie an jedem Lüfterpaar den Stecker des
Lüftungsgerätes, das im Zuluft-Betrieb arbeiten
soll, aus der Steckerbuchse.
► Drehen Sie den Stecker um 180°.
► Stecken Sie den Stecker mit den Klemm-
schrauben zur anderen Seite wieder auf.
Die Klemmschrauben der Steckverbindung
Ö
sind in unterschiedliche Richtungen gerichtet.
► Stellen Sie am Regler die Betriebsart Wärmerück-
gewinnung (WRG) ein.
(siehe Montage- und Bedienungsanleitung Regler).
► Schieben Sie den angeschlossenen inVENTron
bis zum Wärmespeicher.
Der Ventilator ist an den Regler angeschlossen.
Ö
Voraussetzung:
Der Einschub Wärmespeicher ist montiert.
Die Start-Richtung des Ventilators ist eingestellt.
► Setzen Sie die Grundplatte Innenblende zentrisch
zur Wandeinbauhülse auf die Innenwand an.
► Richten Sie die Grundplatte Innenblende mit einer
Wasserwaage aus.
► Markieren Sie die vier Eckbohrungen.
ø 6 mm
4 x
CLICK
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
► Bringen Sie die vier Bohrungen mit
Ø 6 mm, min. 40 mm tief an.
► Setzen Sie die Dübel ein.
► Verschrauben Sie die Grundplatte mit den
Schrauben in den Dübeln.
Achten Sie darauf, dass der Markierungspfeil auf
der Grundplatte nach oben zeigt.
TIPP:
Optional kann die Innenblende an den
Laschen der Grundplatte verschraubt werden,
z. B. bei Verwendung des Wandeinbaublocks oder
des Wandeinbausystems Simplex. Verwenden Sie
in diesem Fall für Dämmung geeignete Dübel.
TIPP:
Stellen Sie sicher, dass Sie den Staub-
filter korrekt montieren, um eine Fehlfunktion des
Lüftungsgerätes zu vermeiden.
► Setzen Sie den Staubfilter in die Grundplatte
Innenblende ein.
Achten Sie darauf, den Filterring fest zwischen
die Fixiernasen (roter Pfeil) und die innere Kante
der Grundplatte Innenblende zu drücken.
Achten Sie darauf, dass die Lasche am Filterring
in Richtung Innenraum zeigt und sich in der vorge-
sehenen Aussparung in der Grundplatte befindet.
► Setzen Sie die Abdeckung Innenblende auf die
vier Abstandshalter.
Achten Sie darauf, dass die Markierungspfeile
auf der Rückseite der Abdeckung Innenblende
nach oben zeigen.
► Drücken Sie die Rastnasen an den Abstands-
haltern nach innen.
► Schieben Sie die Abdeckung Innenblende auf die
Abstandshalter.
Alle Abstandshalter rasten fühlbar ein.
Ö
Die Innenblende ist montiert.
Ö
+
•
Montage- und Bedienungsanleitung
43
