EINBAU UND MONTAGE
1 0
1 0
m m
m m
4 x
38
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung

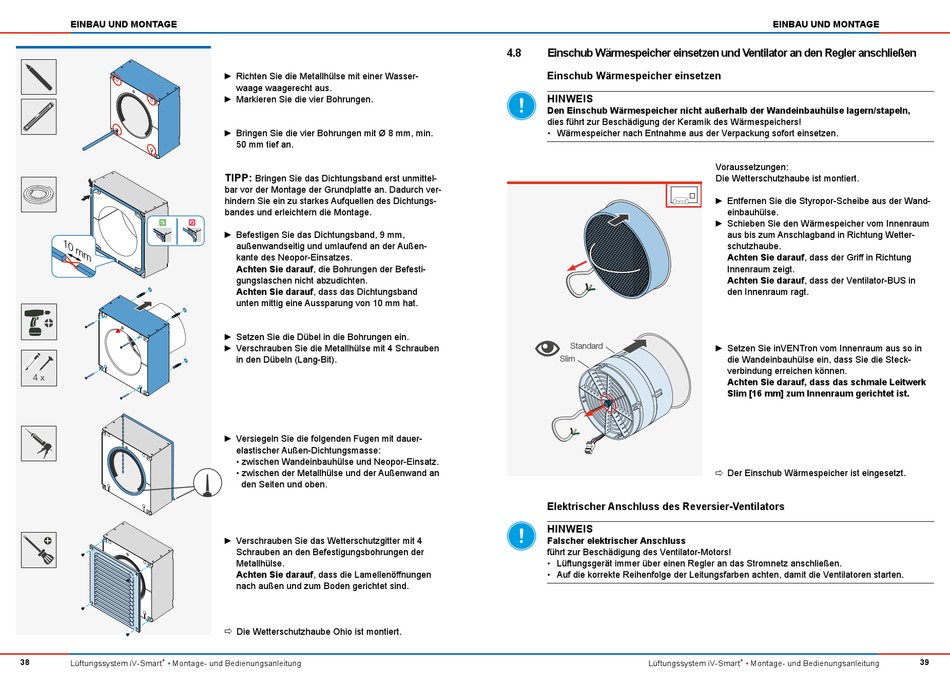

► Richten Sie die Metallhülse mit einer Wasser-
waage waagerecht aus.
► Markieren Sie die vier Bohrungen.
► Bringen Sie die vier Bohrungen mit Ø 8 mm, min.
50 mm tief an.
TIPP:
Bringen Sie das Dichtungsband erst unmittel-
bar vor der Montage der Grundplatte an. Dadurch ver-
hindern Sie ein zu starkes Aufquellen des Dichtungs-
bandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm,
außenwandseitig und umlaufend an der Außen-
kante des Neopor-Einsatzes.
Achten Sie darauf, die Bohrungen der Befesti-
gungslaschen nicht abzudichten.
Achten Sie darauf, dass das Dichtungsband
unten mittig eine Aussparung von 10 mm hat.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Metallhülse mit 4 Schrauben
in den Dübeln (Lang-Bit).
► Versiegeln Sie die folgenden Fugen mit dauer-
elastischer Außen-Dichtungsmasse:
• zwischen Wandeinbauhülse und Neopor-Einsatz.
• zwischen der Metallhülse und der Außenwand an
den Seiten und oben.
► Verschrauben Sie das Wetterschutzgitter mit 4
Schrauben an den Befestigungsbohrungen der
Metallhülse.
Achten Sie darauf, dass die Lamellenöffnungen
nach außen und zum Boden gerichtet sind.
Die Wetterschutzhaube Ohio ist montiert.
Ö
4.8
Einschub Wärmespeicher einsetzen und Ventilator an den Regler anschließen
Einschub Wärmespeicher einsetzen
HINWEIS
Den Einschub Wärmespeicher nicht außerhalb der Wandeinbauhülse lagern/stapeln,
dies führt zur Beschädigung der Keramik des Wärmespeichers!
• Wärmespeicher nach Entnahme aus der Verpackung sofort einsetzen.
Standard
Slim
Elektrischer Anschluss des Reversier-Ventilators
HINWEIS
Falscher elektrischer Anschluss
führt zur Beschädigung des Ventilator-Motors!
• Lüftungsgerät immer über einen Regler an das Stromnetz anschließen.
• Auf die korrekte Reihenfolge der Leitungsfarben achten, damit die Ventilatoren starten.
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
Voraussetzungen:
Die Wetterschutzhaube ist montiert.
► Entfernen Sie die Styropor-Scheibe aus der Wand-
einbauhülse.
► Schieben Sie den Wärmespeicher vom Innenraum
aus bis zum Anschlagband in Richtung Wetter-
schutzhaube.
Achten Sie darauf, dass der Griff in Richtung
Innenraum zeigt.
Achten Sie darauf, dass der Ventilator-BUS in
den Innenraum ragt.
► Setzen Sie inVENTron vom Innenraum aus so in
die Wandeinbauhülse ein, dass Sie die Steck-
verbindung erreichen können.
Achten Sie darauf, dass das schmale Leitwerk
Slim [16 mm] zum Innenraum gerichtet ist.
Der Einschub Wärmespeicher ist eingesetzt.
Ö
+
•
Montage- und Bedienungsanleitung
39
