EINBAU UND MONTAGE
30
+
Lüftungssystem iV-Smart
Montage- und Bedienungsanleitung
► Hängen Sie die Abdeckung der Wetterschutzhau-
be von vorn in die seitlichen Schrauben (blaue
Pfeile) der Grundplatte ein.
Achten Sie darauf, dass sich die Unterlegschei-
ben zwischen Abdeckung und Schraube befinden.
► Rasten Sie die Abdeckung nach unten ein.
► Verschrauben Sie die Abdeckung mit den seitlichen
Schrauben fest an der Grundplatte.
Die Wetterschutzhaube Smart ist montiert.
Ö

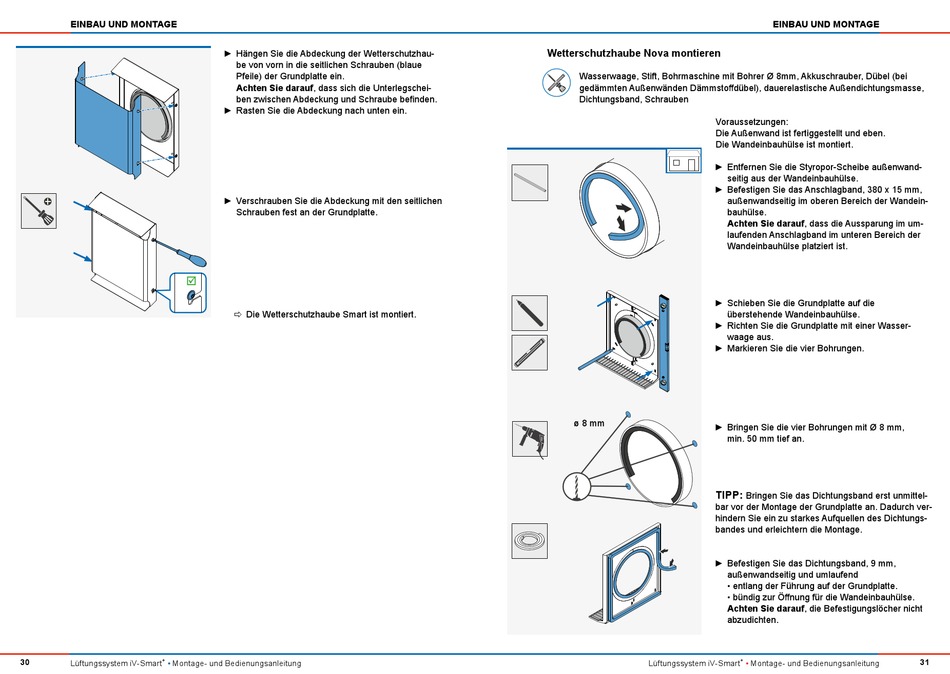

Wetterschutzhaube Nova montieren

Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse,
Dichtungsband, Schrauben
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe außenwand-
► Befestigen Sie das Anschlagband, 380 x 15 mm,
► Schieben Sie die Grundplatte auf die
► Richten Sie die Grundplatte mit einer Wasser-
► Markieren Sie die vier Bohrungen.
ø 8 mm
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
TIPP:
bar vor der Montage der Grundplatte an. Dadurch ver-
hindern Sie ein zu starkes Aufquellen des Dichtungs-
bandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm,
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
seitig aus der Wandeinbauhülse.
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist.
überstehende Wandeinbauhülse.
waage aus.
min. 50 mm tief an.
Bringen Sie das Dichtungsband erst unmittel-
außenwandseitig und umlaufend
• entlang der Führung auf der Grundplatte.
• bündig zur Öffnung für die Wandeinbauhülse.
Achten Sie darauf, die Befestigungslöcher nicht
abzudichten.
+
Montage- und Bedienungsanleitung
31
