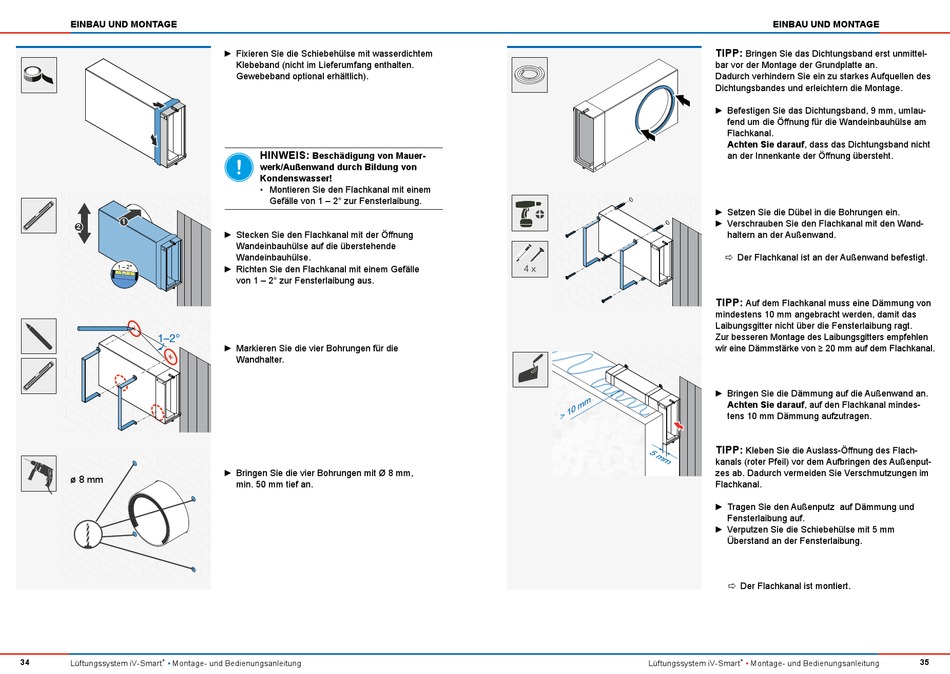

EINBAU UND MONTAGE
1 – 2°
1–2°
ø 8 mm
34
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
► Fixieren Sie die Schiebehülse mit wasserdichtem
Klebeband (nicht im Lieferumfang enthalten.
Gewebeband optional erhältlich).
HINWEIS:
Beschädigung von Mauer-
werk/Außenwand durch Bildung von
Kondenswasser!
• Montieren Sie den Flachkanal mit einem
Gefälle von 1 – 2° zur Fensterlaibung.
► Stecken Sie den Flachkanal mit der Öffnung
Wandeinbauhülse auf die überstehende
Wandeinbauhülse.
► Richten Sie den Flachkanal mit einem Gefälle
von 1 – 2° zur Fensterlaibung aus.
► Markieren Sie die vier Bohrungen für die
Wandhalter.
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
min. 50 mm tief an.
4 x
m
0 m
> 1
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
TIPP:
Bringen Sie das Dichtungsband erst unmittel-
bar vor der Montage der Grundplatte an.
Dadurch verhindern Sie ein zu starkes Aufquellen des
Dichtungsbandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm, umlau-
fend um die Öffnung für die Wandeinbauhülse am
Flachkanal.
Achten Sie darauf, dass das Dichtungsband nicht
an der Innenkante der Öffnung übersteht.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie den Flachkanal mit den Wand-
haltern an der Außenwand.
Der Flachkanal ist an der Außenwand befestigt.
Ö
TIPP:
Auf dem Flachkanal muss eine Dämmung von
mindestens 10 mm angebracht werden, damit das
Laibungsgitter nicht über die Fensterlaibung ragt.
Zur besseren Montage des Laibungsgitters empfehlen
wir eine Dämmstärke von ≥ 20 mm auf dem Flachkanal.
► Bringen Sie die Dämmung auf die Außenwand an.
Achten Sie darauf, auf den Flachkanal mindes-
tens 10 mm Dämmung aufzutragen.
TIPP:
Kleben Sie die Auslass-Öffnung des Flach-
kanals (roter Pfeil) vor dem Aufbringen des Außenput-
zes ab. Dadurch vermeiden Sie Verschmutzungen im
Flachkanal.
► Tragen Sie den Außenputz auf Dämmung und
Fensterlaibung auf.
► Verputzen Sie die Schiebehülse mit 5 mm
Überstand an der Fensterlaibung.
Der Flachkanal ist montiert.
Ö
+
•
Montage- und Bedienungsanleitung
35
