REINIGUNG UND PFLEGE
4
2
1
2 x
Slim
5
Standard
6
Standard
Slim
7
50
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung

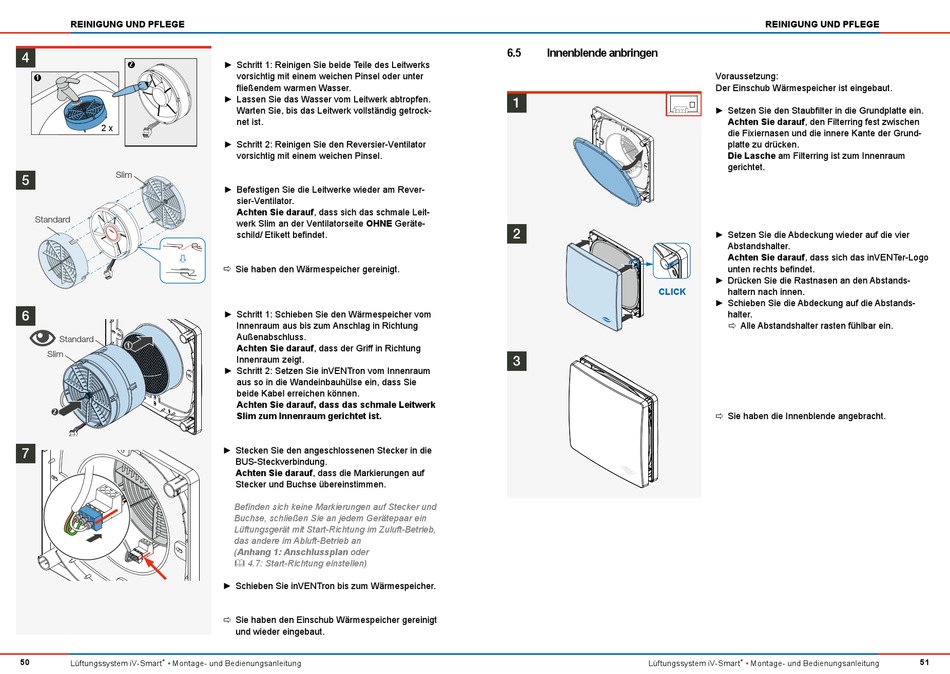

► Schritt 1: Reinigen Sie beide Teile des Leitwerks
vorsichtig mit einem weichen Pinsel oder unter
fließendem warmen Wasser.
► Lassen Sie das Wasser vom Leitwerk abtropfen.
Warten Sie, bis das Leitwerk vollständig getrock-
net ist.
► Schritt 2: Reinigen Sie den Reversier-Ventilator
vorsichtig mit einem weichen Pinsel.
► Befestigen Sie die Leitwerke wieder am Rever-
sier-Ventilator.
Achten Sie darauf, dass sich das schmale Leit-
werk Slim an der Ventilatorseite OHNE Geräte-
schild/ Etikett befindet.
Sie haben den Wärmespeicher gereinigt.
Ö
► Schritt 1: Schieben Sie den Wärmespeicher vom
Innenraum aus bis zum Anschlag in Richtung
Außenabschluss.
Achten Sie darauf, dass der Griff in Richtung
Innenraum zeigt.
► Schritt 2: Setzen Sie inVENTron vom Innenraum
aus so in die Wandeinbauhülse ein, dass Sie
beide Kabel erreichen können.
Achten Sie darauf, dass das schmale Leitwerk
Slim zum Innenraum gerichtet ist.
► Stecken Sie den angeschlossenen Stecker in die
BUS-Steckverbindung.
Achten Sie darauf, dass die Markierungen auf
Stecker und Buchse übereinstimmen.
Befinden sich keine Markierungen auf Stecker und
Buchse, schließen Sie an jedem Gerätepaar ein
Lüftungsgerät mit Start-Richtung im Zuluft-Betrieb,
das andere im Abluft-Betrieb an
(Anhang 1: Anschlussplan oder
4.7: Start-Richtung einstellen)
► Schieben Sie inVENTron bis zum Wärmespeicher.
Sie haben den Einschub Wärmespeicher gereinigt
Ö
und wieder eingebaut.
6.5
Innenblende anbringen
1
2
CLICK
3
Lüftungssystem iV-Smart
REINIGUNG UND PFLEGE
Voraussetzung:
Der Einschub Wärmespeicher ist eingebaut.
► Setzen Sie den Staubfilter in die Grundplatte ein.
Achten Sie darauf, den Filterring fest zwischen
die Fixiernasen und die innere Kante der Grund-
platte zu drücken.
Die Lasche am Filterring ist zum Innenraum
gerichtet.
► Setzen Sie die Abdeckung wieder auf die vier
Abstandshalter.
Achten Sie darauf, dass sich das inVENTer-Logo
unten rechts befindet.
► Drücken Sie die Rastnasen an den Abstands-
haltern nach innen.
► Schieben Sie die Abdeckung auf die Abstands-
halter.
Alle Abstandshalter rasten fühlbar ein.
Ö
Sie haben die Innenblende angebracht.
Ö
+
•
Montage- und Bedienungsanleitung
51
