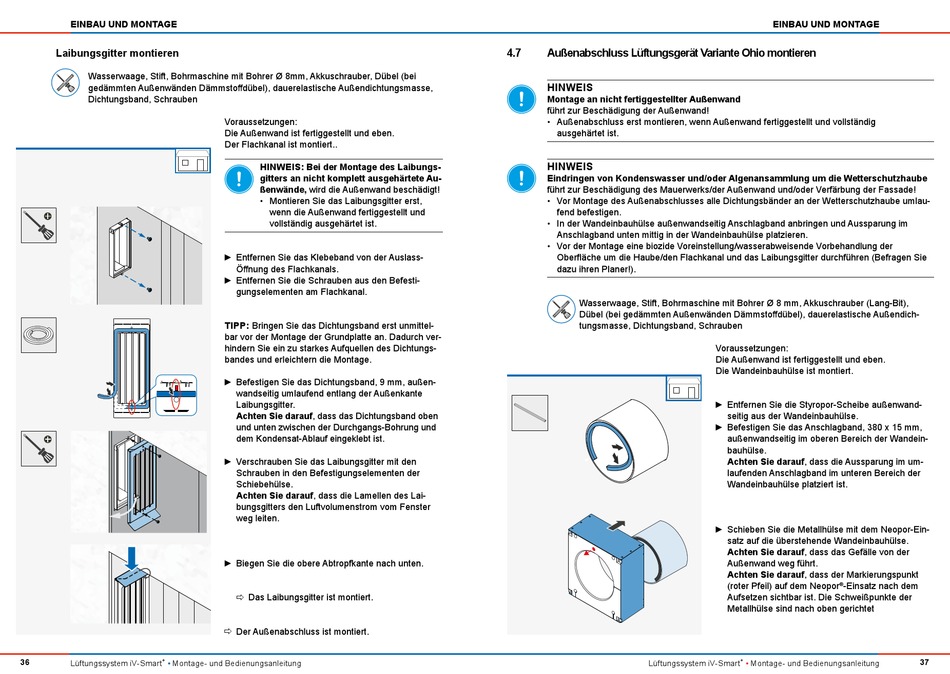

EINBAU UND MONTAGE
Laibungsgitter montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8mm, Akkuschrauber, Dübel (bei
gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse,
Dichtungsband, Schrauben
36
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Der Flachkanal ist montiert..
HINWEIS: Bei der Montage des Laibungs-
gitters an nicht komplett ausgehärtete Au-
ßenwände, wird die Außenwand beschädigt!
• Montieren Sie das Laibungsgitter erst,
wenn die Außenwand fertiggestellt und
vollständig ausgehärtet ist.
► Entfernen Sie das Klebeband von der Auslass-
Öffnung des Flachkanals.
► Entfernen Sie die Schrauben aus den Befesti-
gungselementen am Flachkanal.
TIPP: Bringen Sie das Dichtungsband erst unmittel-
bar vor der Montage der Grundplatte an. Dadurch ver-
hindern Sie ein zu starkes Aufquellen des Dichtungs-
bandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm, außen-
wandseitig umlaufend entlang der Außenkante
Laibungsgitter.
Achten Sie darauf, dass das Dichtungsband oben
und unten zwischen der Durchgangs-Bohrung und
dem Kondensat-Ablauf eingeklebt ist.
► Verschrauben Sie das Laibungsgitter mit den
Schrauben in den Befestigungselementen der
Schiebehülse.
Achten Sie darauf, dass die Lamellen des Lai-
bungsgitters den Luftvolumenstrom vom Fenster
weg leiten.
► Biegen Sie die obere Abtropfkante nach unten.
Das Laibungsgitter ist montiert.
Ö
Der Außenabschluss ist montiert.
Ö
4.7
Außenabschluss Lüftungsgerät Variante Ohio montieren
HINWEIS
Montage an nicht fertiggestellter Außenwand
führt zur Beschädigung der Außenwand!
• Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
HINWEIS
Eindringen von Kondenswasser und/oder Algenansammlung um die Wetterschutzhaube
führt zur Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade!
• Vor Montage des Außenabschlusses alle Dichtungsbänder an der Wetterschutzhaube umlau-
fend befestigen.
• In der Wandeinbauhülse außenwandseitig Anschlagband anbringen und Aussparung im
Anschlagband unten mittig in der Wandeinbauhülse platzieren.
• Vor der Montage eine biozide Voreinstellung/wasserabweisende Vorbehandlung der
Oberfläche um die Haube/den Flachkanal und das Laibungsgitter durchführen (Befragen Sie
dazu ihren Planer!).
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8 mm, Akkuschrauber (Lang-Bit),
Dübel (bei gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendich-
tungsmasse, Dichtungsband, Schrauben
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Die Wandeinbauhülse ist montiert.
► Entfernen Sie die Styropor-Scheibe außenwand-
seitig aus der Wandeinbauhülse.
► Befestigen Sie das Anschlagband, 380 x 15 mm,
außenwandseitig im oberen Bereich der Wandein-
bauhülse.
Achten Sie darauf, dass die Aussparung im um-
laufenden Anschlagband im unteren Bereich der
Wandeinbauhülse platziert ist.
► Schieben Sie die Metallhülse mit dem Neopor-Ein-
satz auf die überstehende Wandeinbauhülse.
Achten Sie darauf, dass das Gefälle von der
Außenwand weg führt.
Achten Sie darauf, dass der Markierungspunkt
(roter Pfeil) auf dem Neopor
-Einsatz nach dem
®
Aufsetzen sichtbar ist. Die Schweißpunkte der
Metallhülse sind nach oben gerichtet
+
•
Montage- und Bedienungsanleitung
37
