REINIGUNG UND PFLEGE
Zeitspanne
Baugruppe
Wärmespeicher
Leitwerk
Reversier-Ventilator
Halbjährlich
Wandeinbauhülse
Aktivkohlefilter
Schallprotektor
Schallschutzeinlage
Windschutzeinsatz
Jährlich
Grundplatte
Innenblende
Reinigung von Außen
Außenabschluss
Wetterschutzhaube
Jährlich
Flachkanal
6.1

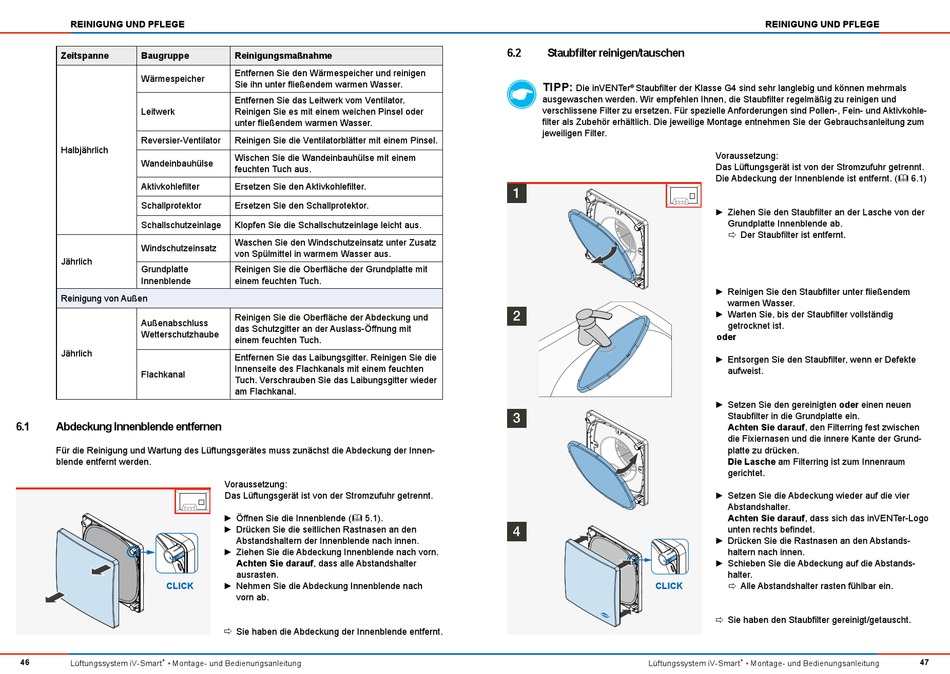

Abdeckung Innenblende entfernen
Für die Reinigung und Wartung des Lüftungsgerätes muss zunächst die Abdeckung der Innen-
blende entfernt werden.
CLICK
46
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
Reinigungsmaßnahme
Entfernen Sie den Wärmespeicher und reinigen
Sie ihn unter fließendem warmen Wasser.
Entfernen Sie das Leitwerk vom Ventilator.
Reinigen Sie es mit einem weichen Pinsel oder
unter fließendem warmen Wasser.
Reinigen Sie die Ventilatorblätter mit einem Pinsel.
Wischen Sie die Wandeinbauhülse mit einem
feuchten Tuch aus.
Ersetzen Sie den Aktivkohlefilter.
Ersetzen Sie den Schallprotektor.
Klopfen Sie die Schallschutzeinlage leicht aus.
Waschen Sie den Windschutzeinsatz unter Zusatz
von Spülmittel in warmem Wasser aus.
Reinigen Sie die Oberfläche der Grundplatte mit
einem feuchten Tuch.
Reinigen Sie die Oberfläche der Abdeckung und
das Schutzgitter an der Auslass-Öffnung mit
einem feuchten Tuch.
Entfernen Sie das Laibungsgitter. Reinigen Sie die
Innenseite des Flachkanals mit einem feuchten
Tuch. Verschrauben Sie das Laibungsgitter wieder
am Flachkanal.
Voraussetzung:
Das Lüftungsgerät ist von der Stromzufuhr getrennt.
► Öffnen Sie die Innenblende ( 5.1).
► Drücken Sie die seitlichen Rastnasen an den
Abstandshaltern der Innenblende nach innen.
► Ziehen Sie die Abdeckung Innenblende nach vorn.
Achten Sie darauf, dass alle Abstandshalter
ausrasten.
► Nehmen Sie die Abdeckung Innenblende nach
vorn ab.
Sie haben die Abdeckung der Innenblende entfernt.
Ö
6.2
Staubfilter reinigen/tauschen
TIPP:
Die inVENTer
Staubfilter der Klasse G4 sind sehr langlebig und können mehrmals
®
ausgewaschen werden. Wir empfehlen Ihnen, die Staubfilter regelmäßig zu reinigen und
verschlissene Filter zu ersetzen. Für spezielle Anforderungen sind Pollen-, Fein- und Aktivkohle-
filter als Zubehör erhältlich. Die jeweilige Montage entnehmen Sie der Gebrauchsanleitung zum
jeweiligen Filter.
1
2
3
4
CLICK
Lüftungssystem iV-Smart
REINIGUNG UND PFLEGE
Voraussetzung:
Das Lüftungsgerät ist von der Stromzufuhr getrennt.
Die Abdeckung der Innenblende ist entfernt. ( 6.1)
► Ziehen Sie den Staubfilter an der Lasche von der
Grundplatte Innenblende ab.
Der Staubfilter ist entfernt.
Ö
► Reinigen Sie den Staubfilter unter fließendem
warmen Wasser.
► Warten Sie, bis der Staubfilter vollständig
getrocknet ist.
oder
► Entsorgen Sie den Staubfilter, wenn er Defekte
aufweist.
► Setzen Sie den gereinigten oder einen neuen
Staubfilter in die Grundplatte ein.
Achten Sie darauf, den Filterring fest zwischen
die Fixiernasen und die innere Kante der Grund-
platte zu drücken.
Die Lasche am Filterring ist zum Innenraum
gerichtet.
► Setzen Sie die Abdeckung wieder auf die vier
Abstandshalter.
Achten Sie darauf, dass sich das inVENTer-Logo
unten rechts befindet.
► Drücken Sie die Rastnasen an den Abstands-
haltern nach innen.
► Schieben Sie die Abdeckung auf die Abstands-
halter.
Alle Abstandshalter rasten fühlbar ein.
Ö
Sie haben den Staubfilter gereinigt/getauscht.
Ö
+
•
Montage- und Bedienungsanleitung
47
