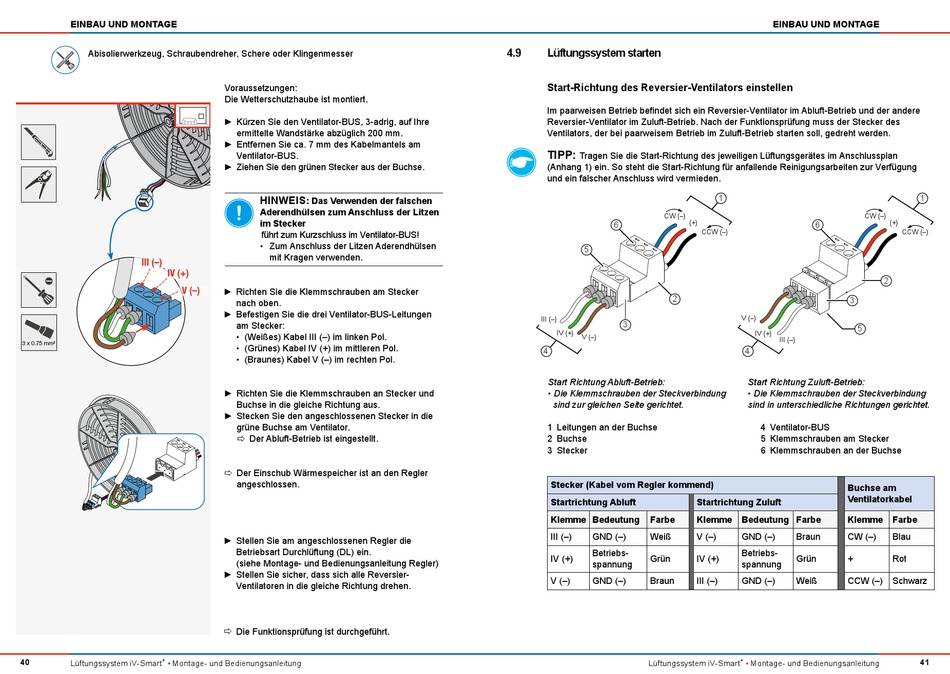

EINBAU UND MONTAGE
Abisolierwerkzeug, Schraubendreher, Schere oder Klingenmesser
III (–)
IV (+)
V (–)
3 x 0.75 mm²
40
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
Voraussetzungen:
Die Wetterschutzhaube ist montiert.
► Kürzen Sie den Ventilator-BUS, 3-adrig, auf Ihre
ermittelte Wandstärke abzüglich 200 mm.
► Entfernen Sie ca. 7 mm des Kabelmantels am
Ventilator-BUS.
► Ziehen Sie den grünen Stecker aus der Buchse.
HINWEIS
: Das Verwenden der falschen
Aderendhülsen zum Anschluss der Litzen
im Stecker
führt zum Kurzschluss im Ventilator-BUS!
• Zum Anschluss der Litzen Aderendhülsen
mit Kragen verwenden.
► Richten Sie die Klemmschrauben am Stecker
nach oben.
► Befestigen Sie die drei Ventilator-BUS-Leitungen
am Stecker:
• (Weißes) Kabel III (–) im linken Pol.
• (Grünes) Kabel IV (+) im mittleren Pol.
• (Braunes) Kabel V (–) im rechten Pol.
► Richten Sie die Klemmschrauben an Stecker und
Buchse in die gleiche Richtung aus.
► Stecken Sie den angeschlossenen Stecker in die
grüne Buchse am Ventilator.
Der Abluft-Betrieb ist eingestellt.
Ö
Der Einschub Wärmespeicher ist an den Regler
Ö
angeschlossen.
► Stellen Sie am angeschlossenen Regler die
Betriebsart Durchlüftung (DL) ein.
(siehe Montage- und Bedienungsanleitung Regler)
► Stellen Sie sicher, dass sich alle Reversier-
Ventilatoren in die gleiche Richtung drehen.
Die Funktionsprüfung ist durchgeführt.
Ö
4.9
Lüftungssystem starten
Start-Richtung des Reversier-Ventilators einstellen
Im paarweisen Betrieb befindet sich ein Reversier-Ventilator im Abluft-Betrieb und der andere
Reversier-Ventilator im Zuluft-Betrieb. Nach der Funktionsprüfung muss der Stecker des
Ventilators, der bei paarweisem Betrieb im Zuluft-Betrieb starten soll, gedreht werden.
TIPP:
Tragen Sie die Start-Richtung des jeweiligen Lüftungsgerätes im Anschlussplan
(Anhang 1) ein. So steht die Start-Richtung für anfallende Reinigungsarbeiten zur Verfügung
und ein falscher Anschluss wird vermieden.
CW (–)
6
5
2
III (–)
3
IV (+)
V (–)
Start Richtung Abluft-Betrieb:
• Die Klemmschrauben der Steckverbindung
sind zur gleichen Seite gerichtet.
1 Leitungen an der Buchse
2 Buchse
3 Stecker
Stecker (Kabel vom Regler kommend)
Startrichtung Abluft
Klemme Bedeutung
Farbe
III (–)
GND (–)
Weiß
Betriebs-
IV (+)
Grün
spannung
V (–)
GND (–)
Braun
Lüftungssystem iV-Smart
EINBAU UND MONTAGE
1
CW (–)
(+)
6
CCW (–)
3
V (–)
5
IV (+)
III (–)
Start Richtung Zuluft-Betrieb:
• Die Klemmschrauben der Steckverbindung
sind in unterschiedliche Richtungen gerichtet.
4 Ventilator-BUS
5 Klemmschrauben am Stecker
6 Klemmschrauben an der Buchse
Buchse am
Ventilatorkabel
Startrichtung Zuluft
Klemme
Bedeutung Farbe
Klemme
V (–)
GND (–)
Braun
CW (–)
Betriebs-
IV (+)
Grün
+
spannung
III (–)
GND (–)
Weiß
CCW (–)
+
•
Montage- und Bedienungsanleitung
1
(+)
CCW (–)
2
Farbe
Blau
Rot
Schwarz
41
