REINIGUNG UND PFLEGE
6.3

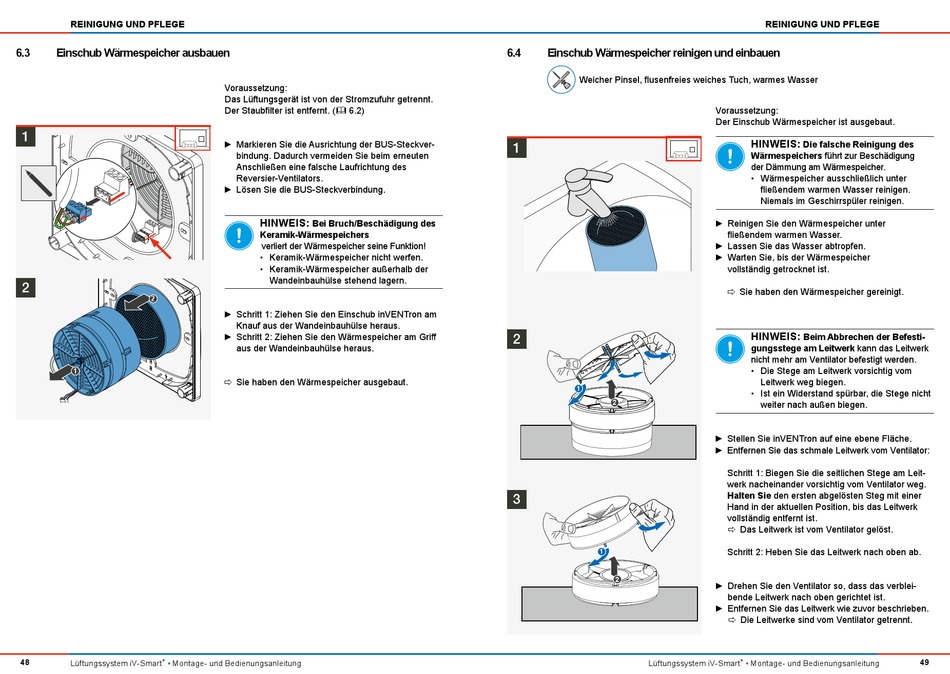

Einschub Wärmespeicher ausbauen
1
2
48
+
Lüftungssystem iV-Smart
•
Montage- und Bedienungsanleitung
Voraussetzung:
Das Lüftungsgerät ist von der Stromzufuhr getrennt.
Der Staubfilter ist entfernt. ( 6.2)
► Markieren Sie die Ausrichtung der BUS-Steckver-
bindung. Dadurch vermeiden Sie beim erneuten
Anschließen eine falsche Laufrichtung des
Reversier-Ventilators.
► Lösen Sie die BUS-Steckverbindung.
HINWEIS:
Bei Bruch/Beschädigung des
Keramik-Wärmespeichers
verliert der Wärmespeicher seine Funktion!
• Keramik-Wärmespeicher nicht werfen.
• Keramik-Wärmespeicher außerhalb der
Wandeinbauhülse stehend lagern.
► Schritt 1: Ziehen Sie den Einschub inVENTron am
Knauf aus der Wandeinbauhülse heraus.
► Schritt 2: Ziehen Sie den Wärmespeicher am Griff
aus der Wandeinbauhülse heraus.
Sie haben den Wärmespeicher ausgebaut.
Ö
6.4
Einschub Wärmespeicher reinigen und einbauen
Weicher Pinsel, flusenfreies weiches Tuch, warmes Wasser
1
2
3
Lüftungssystem iV-Smart
REINIGUNG UND PFLEGE
Voraussetzung:
Der Einschub Wärmespeicher ist ausgebaut.
HINWEIS:
Die falsche Reinigung des
Wärmespeichers führt zur Beschädigung
der Dämmung am Wärmespeicher.
• Wärmespeicher ausschließlich unter
fließendem warmen Wasser reinigen.
Niemals im Geschirrspüler reinigen.
► Reinigen Sie den Wärmespeicher unter
fließendem warmen Wasser.
► Lassen Sie das Wasser abtropfen.
► Warten Sie, bis der Wärmespeicher
vollständig getrocknet ist.
Sie haben den Wärmespeicher gereinigt.
Ö
HINWEIS:
Beim Abbrechen der Befesti-
gungsstege am Leitwerk kann das Leitwerk
nicht mehr am Ventilator befestigt werden.
• Die Stege am Leitwerk vorsichtig vom
Leitwerk weg biegen.
• Ist ein Widerstand spürbar, die Stege nicht
weiter nach außen biegen.
► Stellen Sie inVENTron auf eine ebene Fläche.
► Entfernen Sie das schmale Leitwerk vom Ventilator:
Schritt 1: Biegen Sie die seitlichen Stege am Leit-
werk nacheinander vorsichtig vom Ventilator weg.
Halten Sie den ersten abgelösten Steg mit einer
Hand in der aktuellen Position, bis das Leitwerk
vollständig entfernt ist.
Das Leitwerk ist vom Ventilator gelöst.
Ö
Schritt 2: Heben Sie das Leitwerk nach oben ab.
► Drehen Sie den Ventilator so, dass das verblei-
bende Leitwerk nach oben gerichtet ist.
► Entfernen Sie das Leitwerk wie zuvor beschrieben.
Die Leitwerke sind vom Ventilator getrennt.
Ö
+
•
Montage- und Bedienungsanleitung
49
