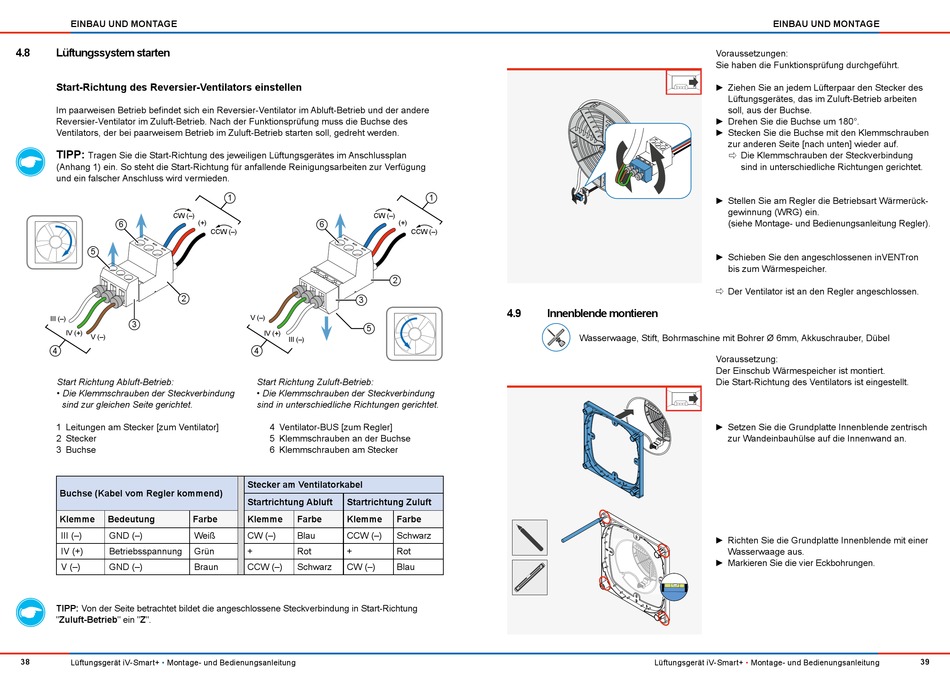

4.8 Lüftungssystem starten

Start-Richtung des Reversier-Ventilators einstellen

Im paarweisen Betrieb befindet sich ein Reversier-Ventilator im Abluft-Betrieb und der andere
Reversier-Ventilator im Zuluft-Betrieb. Nach der Funktionsprüfung muss die Buchse des
Ventilators, der bei paarweisem Betrieb im Zuluft-Betrieb starten soll, gedreht werden.
TIPP:
Tragen Sie die Start-Richtung des jeweiligen Lüftungsgerätes im Anschlussplan
(Anhang 1) ein. So steht die Start-Richtung für anfallende Reinigungsarbeiten zur Verfügung
und ein falscher Anschluss wird vermieden.
CW (–)
6
5
2
III (–)
3
IV (+)
V (–)
Start Richtung Abluft-Betrieb:
• Die Klemmschrauben der Steckverbindung
sind zur gleichen Seite gerichtet.
1 Leitungen am Stecker [zum Ventilator]
2 Stecker
3 Buchse
Buchse (Kabel vom Regler kommend)
Klemme Bedeutung Farbe
III (–) GND (–) Weiß
IV (+) Betriebsspannung Grün
V (–) GND (–) Braun
TIPP: Von der Seite betrachtet bildet die angeschlossene Steckverbindung in Start-Richtung
"Zuluft-Betrieb" ein "Z".
38
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
1
CW (–)
(+)
6
CCW (–)
3
V (–)
5
IV (+)
III (–)
Start Richtung Zuluft-Betrieb:
• Die Klemmschrauben der Steckverbindung
sind in unterschiedliche Richtungen gerichtet.
4 Ventilator-BUS [zum Regler]
5 Klemmschrauben an der Buchse
6 Klemmschrauben am Stecker
Stecker am Ventilatorkabel
Startrichtung Abluft Startrichtung Zuluft
Klemme Farbe Klemme
CW (–) Blau CCW (–)
+ Rot +
CCW (–) Schwarz CW (–)
1
(+)
CCW (–)
2
4.9

Innenblende montieren

Farbe
Schwarz
Rot
Blau
Voraussetzungen:
Sie haben die Funktionsprüfung durchgeführt.
► Ziehen Sie an jedem Lüfterpaar den Stecker des
Lüftungsgerätes, das im Zuluft-Betrieb arbeiten
soll, aus der Buchse.
► Drehen Sie die Buchse um 180°.
► Stecken Sie die Buchse mit den Klemmschrauben
zur anderen Seite [nach unten] wieder auf.
Die Klemmschrauben der Steckverbindung

Ö
sind in unterschiedliche Richtungen gerichtet.
► Stellen Sie am Regler die Betriebsart Wärmerück-
gewinnung (WRG) ein.
(siehe Montage- und Bedienungsanleitung Regler).
► Schieben Sie den angeschlossenen inVENTron
bis zum Wärmespeicher.
 Der Ventilator ist an den Regler angeschlossen.
Ö
Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 6mm, Akkuschrauber, Dübel
Voraussetzung:
Der Einschub Wärmespeicher ist montiert.
Die Start-Richtung des Ventilators ist eingestellt.
► Setzen Sie die Grundplatte Innenblende zentrisch
zur Wandeinbauhülse auf die Innenwand an.
► Richten Sie die Grundplatte Innenblende mit einer
Wasserwaage aus.
► Markieren Sie die vier Eckbohrungen.
