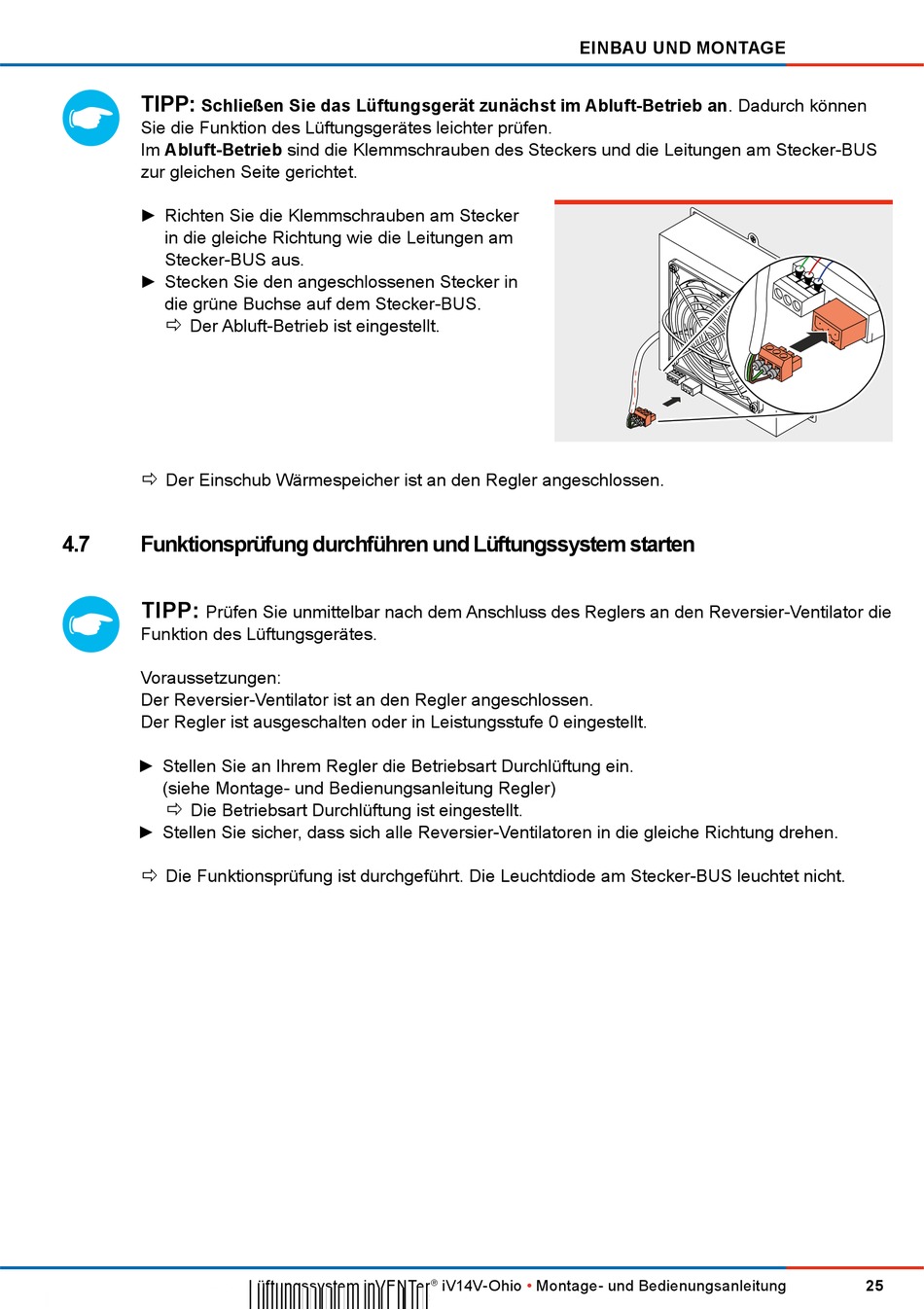

TIPP:
Schließen Sie das Lüftungsgerät zunächst im Abluft-Betrieb an. Dadurch können
Sie die Funktion des Lüftungsgerätes leichter prüfen.
Im Abluft-Betrieb sind die Klemmschrauben des Steckers und die Leitungen am Stecker-BUS
zur gleichen Seite gerichtet.
► Richten Sie die Klemmschrauben am Stecker
in die gleiche Richtung wie die Leitungen am
Stecker-BUS aus.
► Stecken Sie den angeschlossenen Stecker in
die grüne Buchse auf dem Stecker-BUS.
Der Abluft-Betrieb ist eingestellt.
Der Einschub Wärmespeicher ist an den Regler angeschlossen.
4.7
Funktionsprüfung durchführen und Lüftungssystem starten
TIPP:
Prüfen Sie unmittelbar nach dem Anschluss des Reglers an den Reversier-Ventilator die
Funktion des Lüftungsgerätes.
Voraussetzungen:
Der Reversier-Ventilator ist an den Regler angeschlossen.
Der Regler ist ausgeschalten oder in Leistungsstufe 0 eingestellt.
► Stellen Sie an Ihrem Regler die Betriebsart Durchlüftung ein.
(siehe Montage- und Bedienungsanleitung Regler)
Die Betriebsart Durchlüftung ist eingestellt.
► Stellen Sie sicher, dass sich alle Reversier-Ventilatoren in die gleiche Richtung drehen.
Die Funktionsprüfung ist durchgeführt. Die Leuchtdiode am Stecker-BUS leuchtet nicht.
Lüftungssystem inVENTer
EINBAU UND MONTAGE
iV14V-Ohio
•
Montage- und Bedienungsanleitung
®
25
