EINBAU UND MoNTAGE
5.9

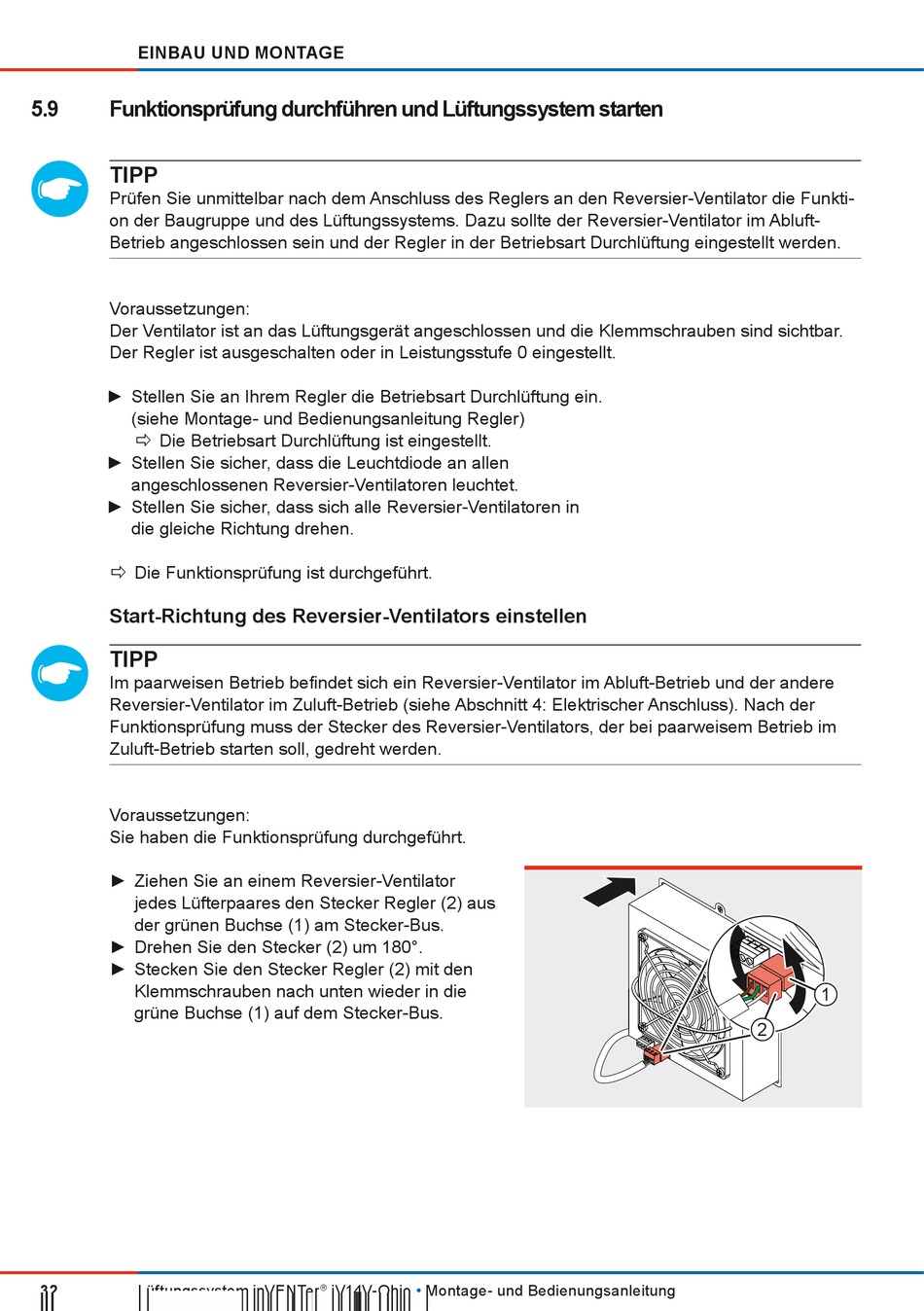

Funktionsprüfung durchführen und Lüftungssystem starten
TIPP
Prüfen Sie unmittelbar nach dem Anschluss des Reglers an den Reversier-Ventilator die Funkti-
on der Baugruppe und des Lüftungssystems. Dazu sollte der Reversier-Ventilator im Abluft-
Betrieb angeschlossen sein und der Regler in der Betriebsart Durchlüftung eingestellt werden.
Voraussetzungen:
Der Ventilator ist an das Lüftungsgerät angeschlossen und die Klemmschrauben sind sichtbar.
Der Regler ist ausgeschalten oder in Leistungsstufe 0 eingestellt.
► Stellen Sie an Ihrem Regler die Betriebsart Durchlüftung ein.
(siehe Montage- und Bedienungsanleitung Regler)
Ö
Ö
Die Betriebsart Durchlüftung ist eingestellt.
► Stellen Sie sicher, dass die Leuchtdiode an allen
angeschlossenen Reversier-Ventilatoren leuchtet.
► Stellen Sie sicher, dass sich alle Reversier-Ventilatoren in
die gleiche Richtung drehen.
Ö
Ö
Die Funktionsprüfung ist durchgeführt.
Start-Richtung des Reversier-Ventilators einstellen
TIPP
Im paarweisen Betrieb beindet sich ein Reversier-Ventilator im Abluft-Betrieb und der andere
Reversier-Ventilator im Zuluft-Betrieb (siehe Abschnitt 4: Elektrischer Anschluss). Nach der
Funktionsprüfung muss der Stecker des Reversier-Ventilators, der bei paarweisem Betrieb im
Zuluft-Betrieb starten soll, gedreht werden.
Voraussetzungen:
Sie haben die Funktionsprüfung durchgeführt.
► Ziehen Sie an einem Reversier-Ventilator
jedes Lüfterpaares den Stecker Regler (2) aus
der grünen Buchse (1) am Stecker-Bus.
► Drehen Sie den Stecker (2) um 180°.
► Stecken Sie den Stecker Regler (2) mit den
Klemmschrauben nach unten wieder in die
grüne Buchse (1) auf dem Stecker-Bus.
32
Lüftungssystem inVENTer
•
®
iV14V-Ohio
Montage- und Bedienungsanleitung
