EINBAU UND MONTAGE
4.7 Lüftungssystem starten

Start-Richtung des Reversier-Ventilators einstellen

Im paarweisen Betrieb befindet sich ein Reversier-Ventilator im Abluft-Betrieb und der andere
Reversier-Ventilator im Zuluft-Betrieb. Nach der Funktionsprüfung muss der Stecker des
Ventilators, der bei paarweisem Betrieb im Zuluft-Betrieb starten soll, gedreht werden.
TIPP:
Tragen Sie die Start-Richtung des jeweiligen Lüftungsgerätes im Anschlussplan
(Anhang 1) ein. So steht die Start-Richtung für anfallende Reinigungsarbeiten zur Verfügung
und ein falscher Anschluss wird vermieden.
III (–)
IV (+)
V (–)

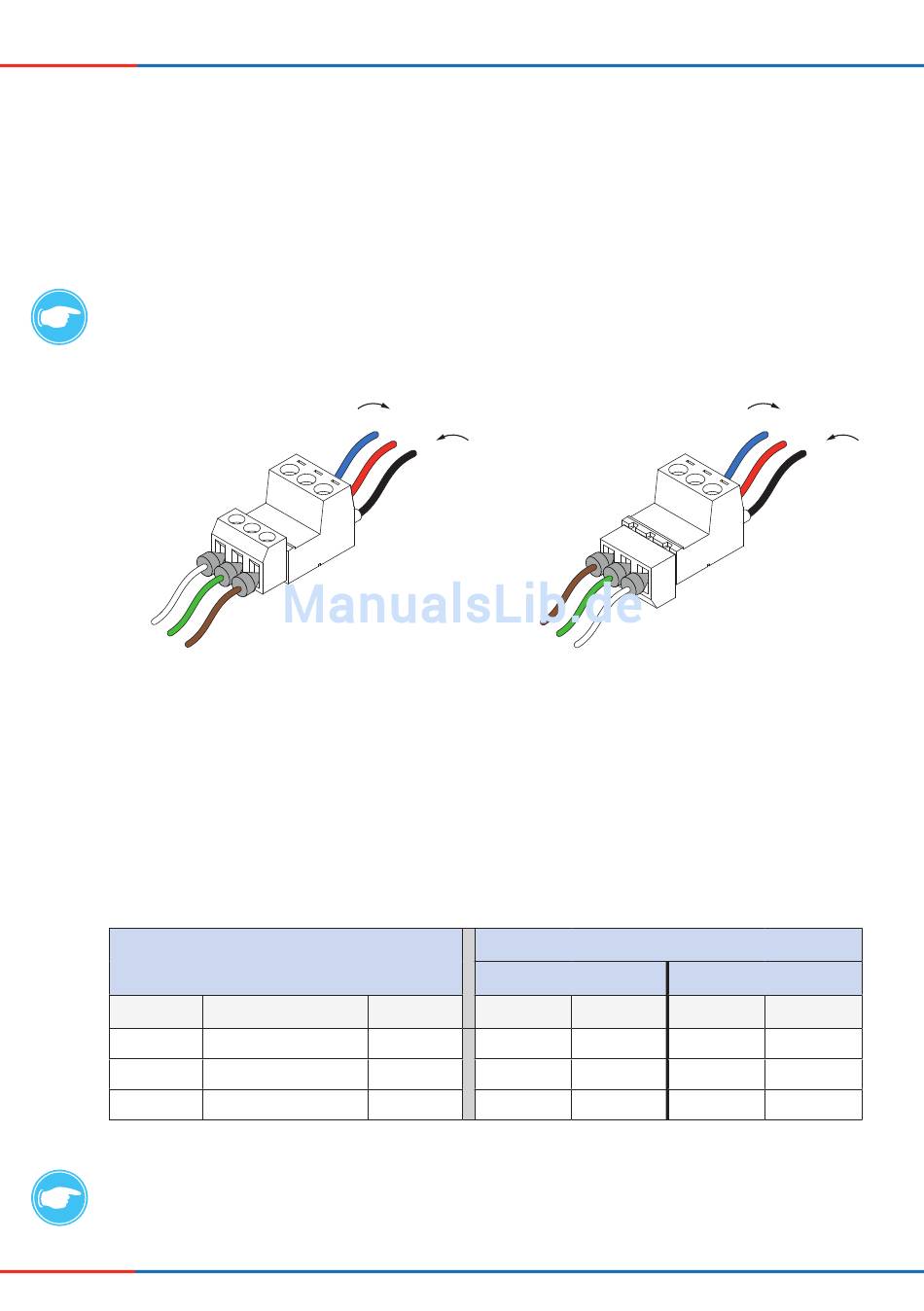

Start Richtung Abluft-Betrieb:
• Die Klemmschrauben der Steckverbindung
sind zur gleichen Seite gerichtet.
1 Leitungen an der Buchse
2 Buchse
3 Stecker
Stecker (Kabel vom Regler kommend)
Klemme
III (–)
IV (+)
V (–)
TIPP: Von der Seite betrachtet bildet die verbundene Steckverbindung in Start-Richtung
"Zuluft-Betrieb" ein "Z".
26
Lüftungssystem iV-Light
CW (–)
Bedeutung Farbe
GND (–) Weiß
Betriebsspannung Grün
GND (–) Braun
• Montage- und Bedienungsanleitung
(+)
CCW (–)
V (–)
IV (+)
Start Richtung Zuluft-Betrieb:
• Die Klemmschrauben der Steckverbindung
sind in unterschiedliche Richtungen gerichtet.
4 Ventilator-BUS
5 Klemmschrauben am Stecker
6 Klemmschrauben an der Buchse
Buchse am Ventilatorkabel
Startrichtung Abluft
Klemme
CW (–)
+
CCW (–)
CW (–)
III (–)
Startrichtung Zuluft
Farbe Klemme
Blau CCW (–)
Rot +
Schwarz CW (–)
(+)
CCW (–)
Farbe
Schwarz
Rot
Blau
