5.5.3 Manueller Betrieb des Stellantriebs
2
L
SET
R

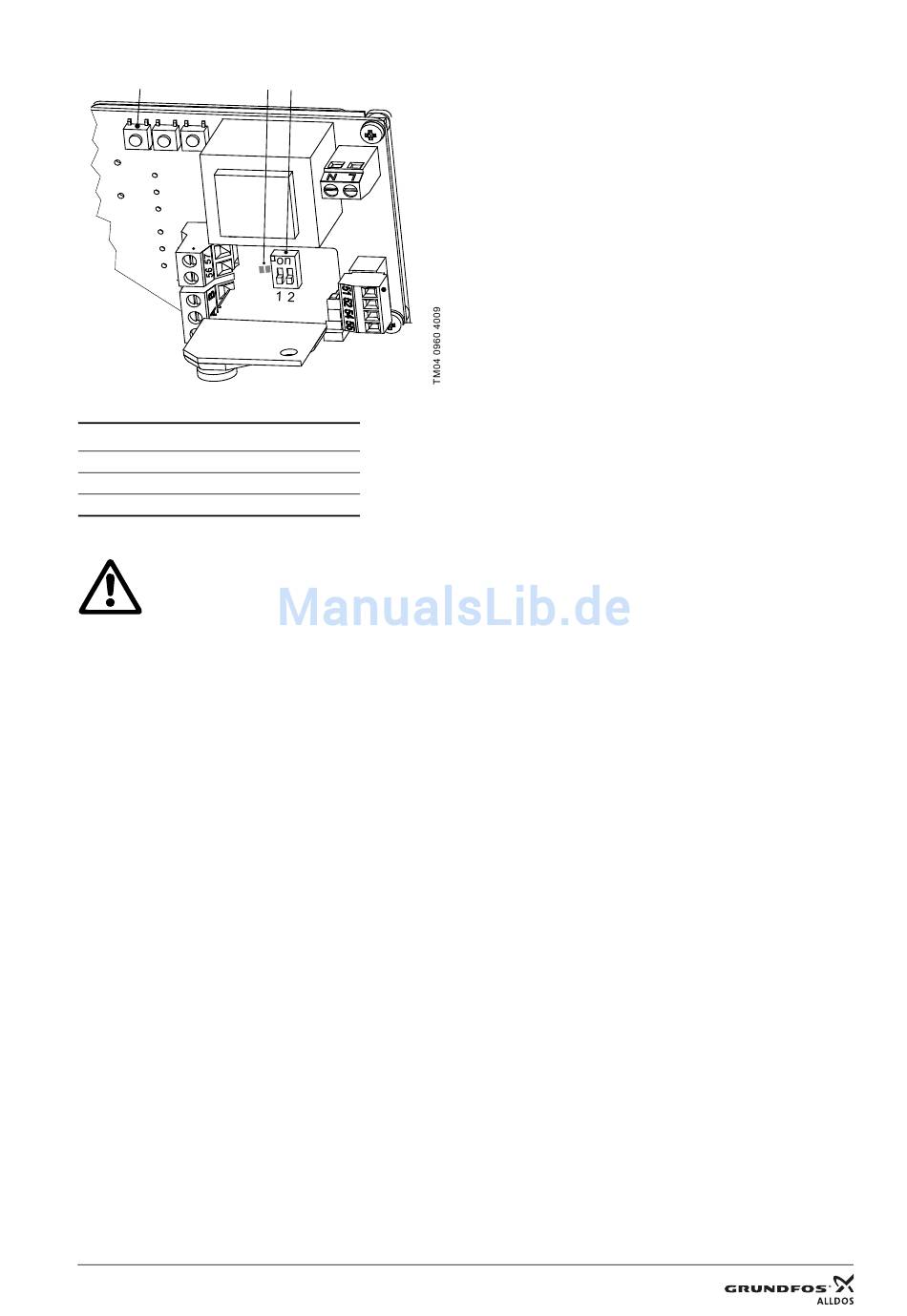

Fig. 20 Stellantrieb mit Analogsteuerung
Pos. Beschreibung
2
Programmiertasten
4
Leuchtdioden
5
DIP-Schalter
Bei Bedarf kann der Stellantrieb auch manuell betrieben werden.
Warnung
Lebensgefahr!
Keine freiliegenden Drähte oder Klemmschrauben berühren!
•
Die Abdeckung des Stellantriebs abnehmen.
•
Den Schalter, Pos.5, 2 auf 'Man' schieben.
•
Den Stellantrieb manuell mit den Programmiertasten L oder R, Pos.2, in die gewünschte Position fahren.
•
Die Abdeckung des Stellantriebs wieder anbringen.
Für den Automatikbetrieb muss der Schalter Pos.5, 2 auf 'Auto' zurückgestellt werden.
4
5
