• Die elektrischen Anschlüsse gemäß den nachfolgenden Klemmenplänen herstellen.
Je nach Auswahl der optionalen Komponenten: Netzanschluss direkt (durch den Kunden) oder
Hinweis
über den Klemmenkasten.

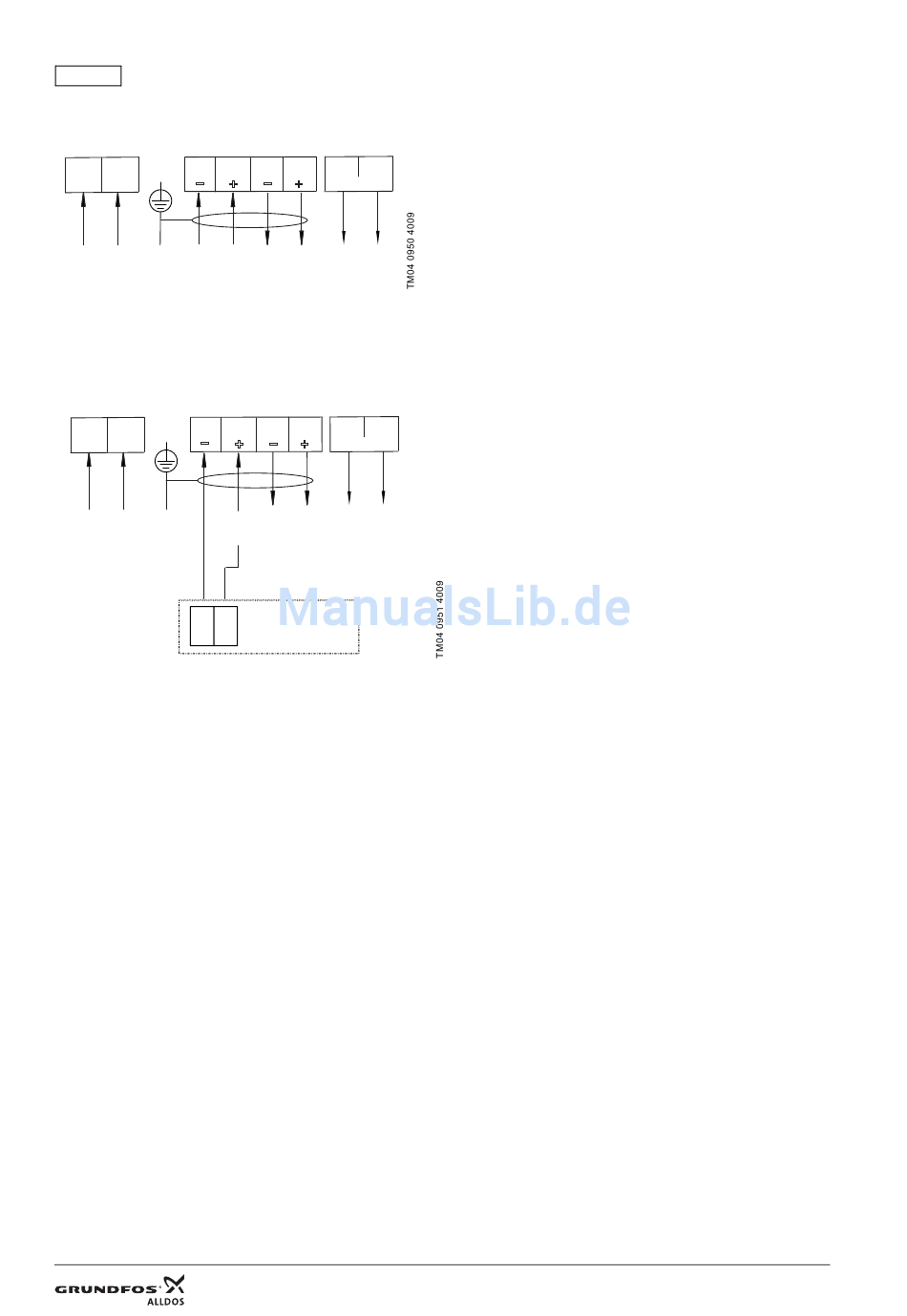

Stellantrieb mit Analogsteuerung (Option)
51
L N
-
L1 N PE
4(0) - 20 mA
Fig. 7
Schaltplan Stellantrieb mit Analogsteuerung
Stellantrieb mit Analogsteuerung (Option), angeschlossen an z.B. einen Conex
• Die Klemmen gemäß dem Anschlussdiagramm mit den entsprechenden Klemmen des externen Reglers
verbinden.
51
L N
-
L1 N
PE
4(0) - 20 mA
30 29
Fig. 8
Klemmenanschlussdiagramm Conex
54 56 57
52 55
-
+ +
max. 125 V
fault message
52 54 56 57
55
-
+ +
max. 125 V
Conex DIA-2Q
®
DIA-2Q
14 / 28
®
