Stellantrieb mit Analogsteuerung (Option), angeschlossen an z.B. einen Conex
(Mikroprozessor-basierter Regler)
• Die Klemmen gemäß dem Anschlussdiagramm mit den entsprechenden Klemmen des externen Reglers
verbinden.
51
N
L
4(0) - 20 mA
P E
1 2 3 4 5 6
Fig. 9

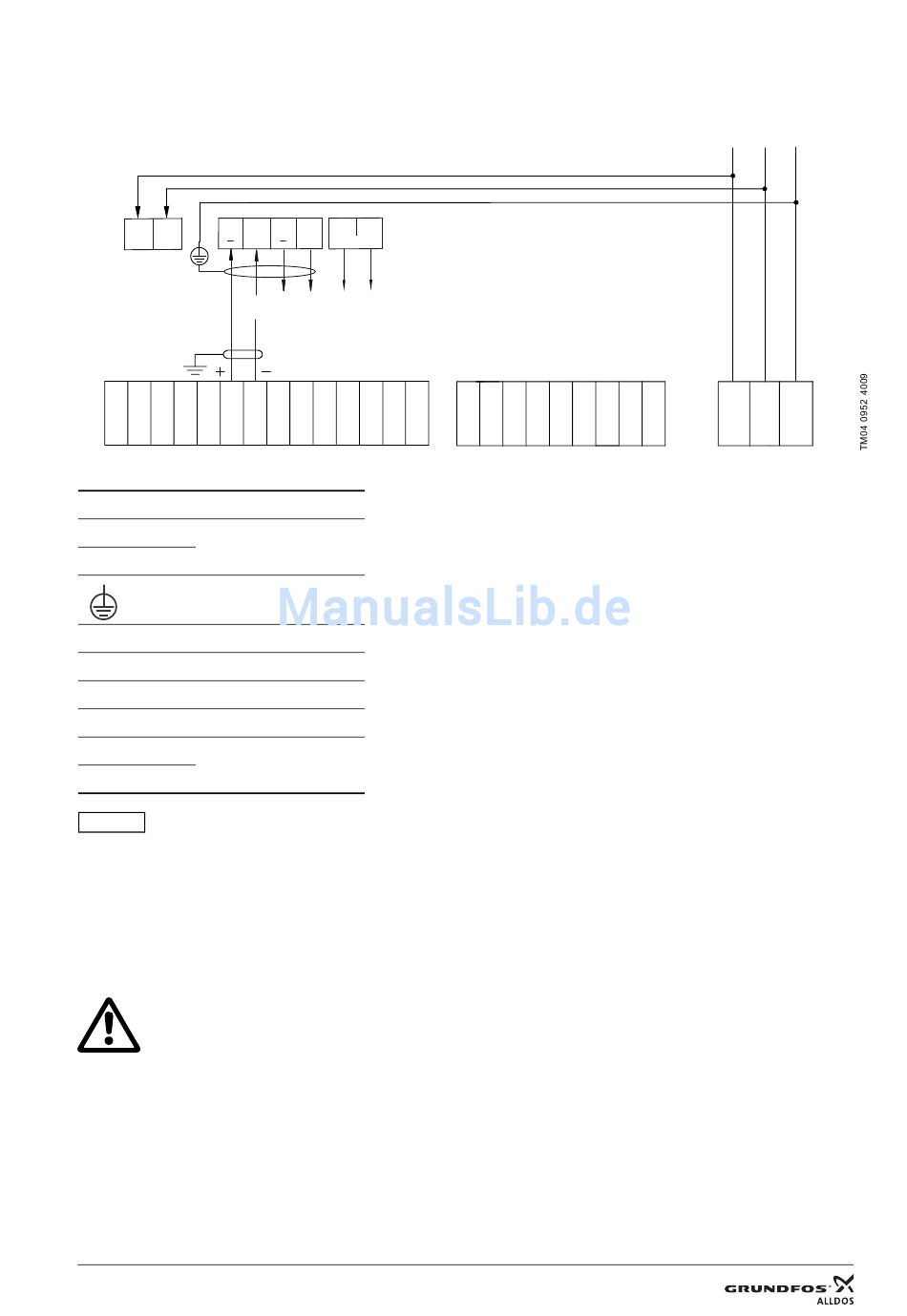

Klemmenanschlussdiagramm Conex
Pos. Beschreibung
L
Phase
Netzspannung
N
Neutral
PE (Erdung)
51
Signaleingang (-)
52
Signaleingang (+)
54
Signalausgang (-)
55
Signalausgang (+)
56
Sammelstörmeldung
57
Hinweis
Kapitel 4.1.2 Warnungen und Hinweise für den elektrischen Anschluss beachten!
1. Haubenschrauben aufdrehen und Haube abnehmen.
2. Elektrische Anschlüsse nach dem Schaltplan, siehe Abb. 8, vornehmen.
– Klemmen 51 und 52, sowie bei Bedarf Klemmen 54 und 55 nach Schaltplan anschließen
– Klemmen 56 und 57 entsprechend der gewünschten Anforderung anschließen, Spannung max. 125 V.
– Für Kleinspannungen (Soll- /Istwert-Signalleitungen) separate abgeschirmte Leitungen mit einem
Mindestquerschnitt von 0,5 mm
– Die Abschirmung einseitig an der Gehäusemasse (Erdungsklemme) auflegen.
Warnung
Eine Änderung der internen Verdrahtung des Antriebs darf nie vorgenommen werden.
• Haube wieder schließen und Haubenschrauben festdrehen.
52 54 55 56 57
+ +
max. 125 V
7 8 9 10 11 12 13 14
®
DIS-2Q an Stellantrieb mit Analogsteuerung
Eingang
2
und einer max. Länge von 1000 m verwenden.
15 16 17 18 19 20 21 22 23
