Grundfos Vaccuperm VGA-113 Serviceanleitung Seite 22

5.4.2 Vorgehensweise

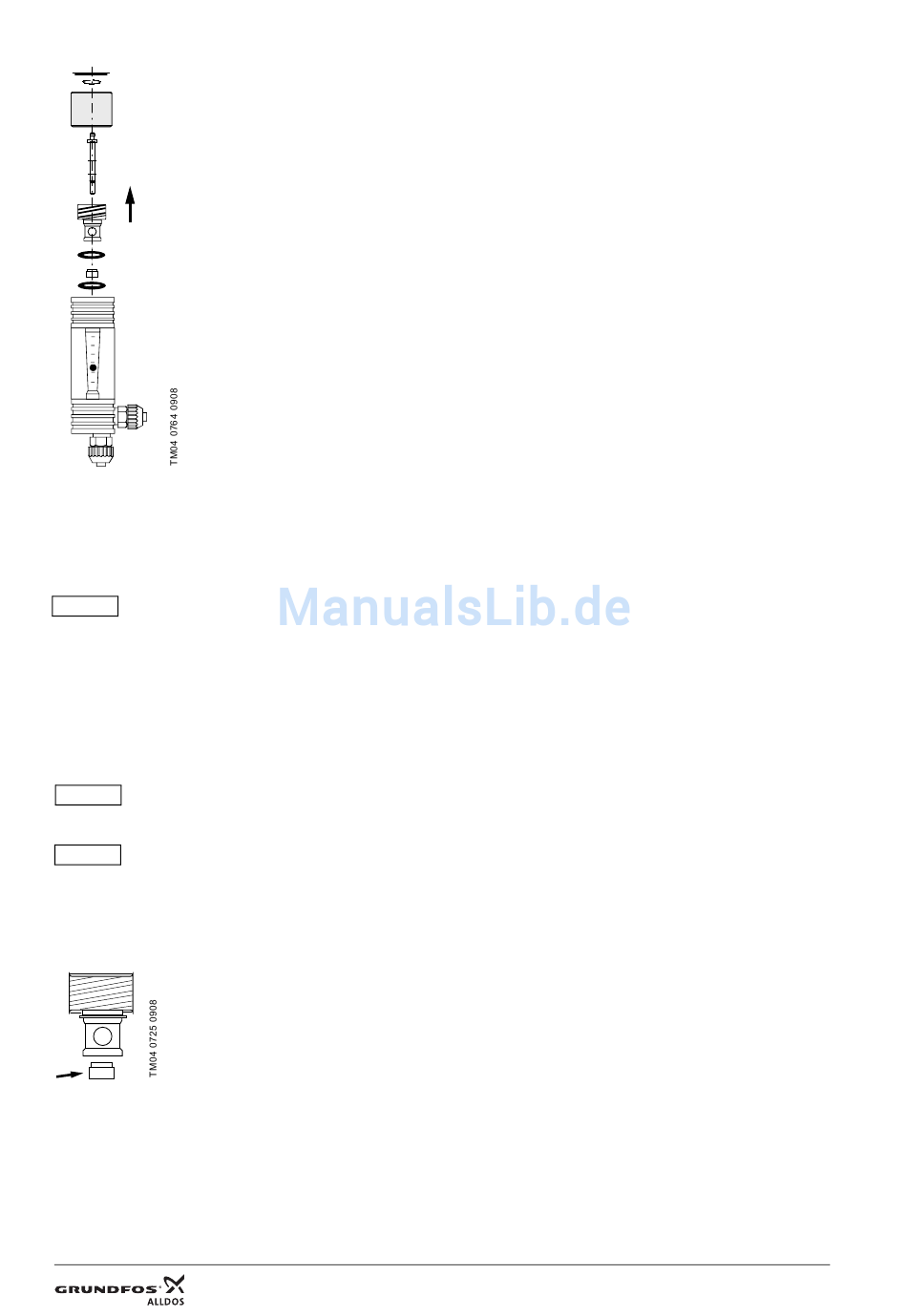

Abb. 16 Einstellventil – Schematische Darstellung
• Den Einstellknopf losschrauben.
• Die Patrone des Einstellventils herausschrauben.
• Die Flachdichtung herausnehmen.
• Den O-Ring der Einstellventilpatrone herausnehmen.
Achtung
Darauf achten, die Dichtkante des Ventilsitzes nicht zu beschädigen!
• Den Ventilsitz mit dem Passstift herausdrücken.
• Die Kappe des Einstellknopfs abnehmen.
• Den Klemmring entfernen und die Spindel herausnehmen.
• Die O-Ringe der Spindel entfernen.
• Alle Teile mit warmem Wasser reinigen, ggf. die Bürste verwenden.
• Ggf. beschädigte Teile austauschen.
• Alle Teile gründlich trocknen.
Achtung
Gefahr von Korrosion bei Einbau feuchter Teile!
• Die Flachdichtung durch eine neue ersetzen.
Achtung
Es darf kein Fett in die Längsnut der Spindel gelangen!
• Die O-Ringe der Spindel erneuern und die neuen O-Ringe leicht mit Teflon-Fett einschmieren.
• Den O-Ring der Einstellventilpatrone erneuern.
• Alle Teile in umgekehrter Reihenfolge wieder einbauen.
– Auf die Einbauposition des Ventilsitzes achten:
Abb. 17 Auf die Einbauposition des Ventilsitzes achten
22 / 28
