• Die Klemmen gemäß dem Anschlussdiagramm mit den entsprechenden Klemmen eines externen Reglers,
®
i.Bsp. Conex DIS-2Q, verbinden.
1 2 3 4 5 6
IDM
Messverstärker

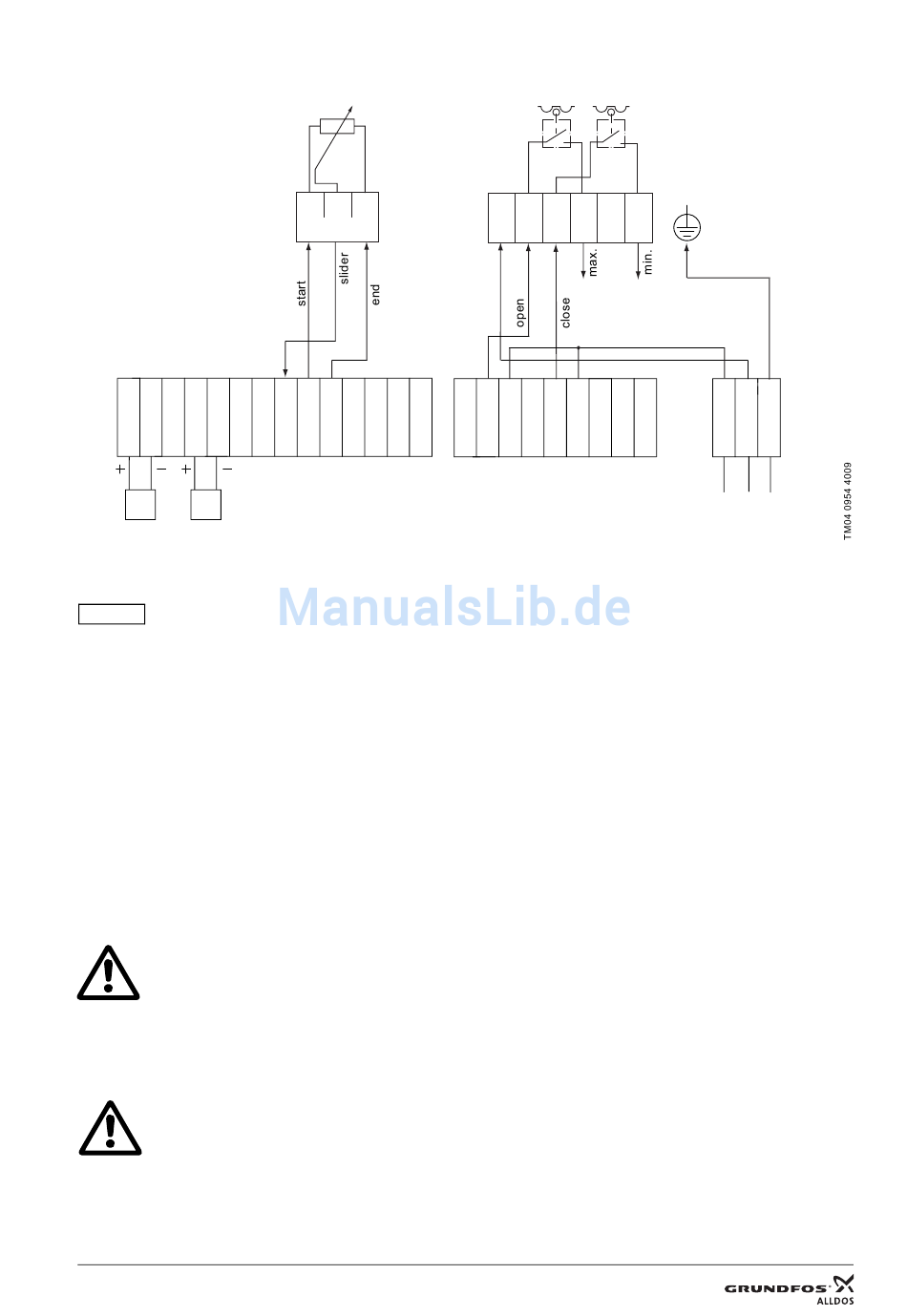

Fig. 11 Klemmenanschlussdiagramm Conex
Elektrischer Anschluss
Hinweis
Kapitel 4.1.2 Warnungen und Hinweise für den elektrischen Anschluss beachten!
1. Haubenschrauben aufdrehen und Haube abnehmen.
2. Elektrische Anschlüsse nach dem Schaltplan, siehe Abb. 10, vornehmen.
– Klemmen 18, 19 und 20 entsprechend der gewünschten Anforderung anschließen, Spannung < 50 V.
3. Drehrichtung bestimmen und ggf. korrigieren.
Drehrichtungsbestimmung
Aufgrund der internen Verdrahtung ergibt sich folgende Zuordnung von Drehrichtung (Blickrichtung durch den
Antrieb zur Abtriebswelle) und Endschalter:
• Liegt Netzspannung an Klemme 2, erfolgt Linksdrehung der Abtriebswelle (in Richtung auf / max.).
– Begrenzung dieser Drehrichtung durch oberen Schalter (max.). Bei betätigtem Schalter liegt Netzspannung
an Klemme 4 an.
• Liegt Netzspannung an Klemme 3, erfolgt Rechtsdrehung der Abtriebswelle (in Richtung zu / min.).
– Begrenzung dieser Drehrichtung durch unteren Schalter (min.). Bei betätigtem Schalter liegt Netzspannung
an Klemme 5 an.
• Läuft der Antrieb gegensinnig zu den Steuerbefehlen, Anschlüsse von Klemme 2 und 3 tauschen.
Warnung
Eine Änderung der internen Verdrahtung des Antriebs darf nie vorgenommen werden.
Haube wieder schließen und Haubenschrauben festdrehen.
4.2 Prüfungen vor Inbetriebnahme
Die gesamte Anlage vor Inbetriebnahme auf Dichtheit prüfen.
Warnung
Die Dichtheit erst prüfen, wenn die gesamte Anlage betriebsbereit ist.
Gefahr von Gaslecks!
4.2.1 Überprüfung der Gaslösungsleitungen und des Membranrückschlags des Injektors
• Die Bedienungsanleitung des Injektors beachten!
Rückmeldepotentiometer
18 19 20
< 50 V
< 50 V
7 8 9 10 11 12 13 14
®
DIS-2Q an Stellantrieb mit Rückmeldepotentiometer
17 / 28
SL (max.) SR (min.)
4
1 2 3
N
15 16 17 18 19 20 21 22 23
potenzialfreie Relaisausgänge
5
P E
24 25 26
N PE
L1
