Grundfos Vaccuperm VGA-113 Serviceanleitung Seite 16

Stellantrieb - mit Rückmeldepotentiometer (Option)
SL (max.) SR (min.)
4
1 2 3
N
Motorsteuerung
Endlagenschalter

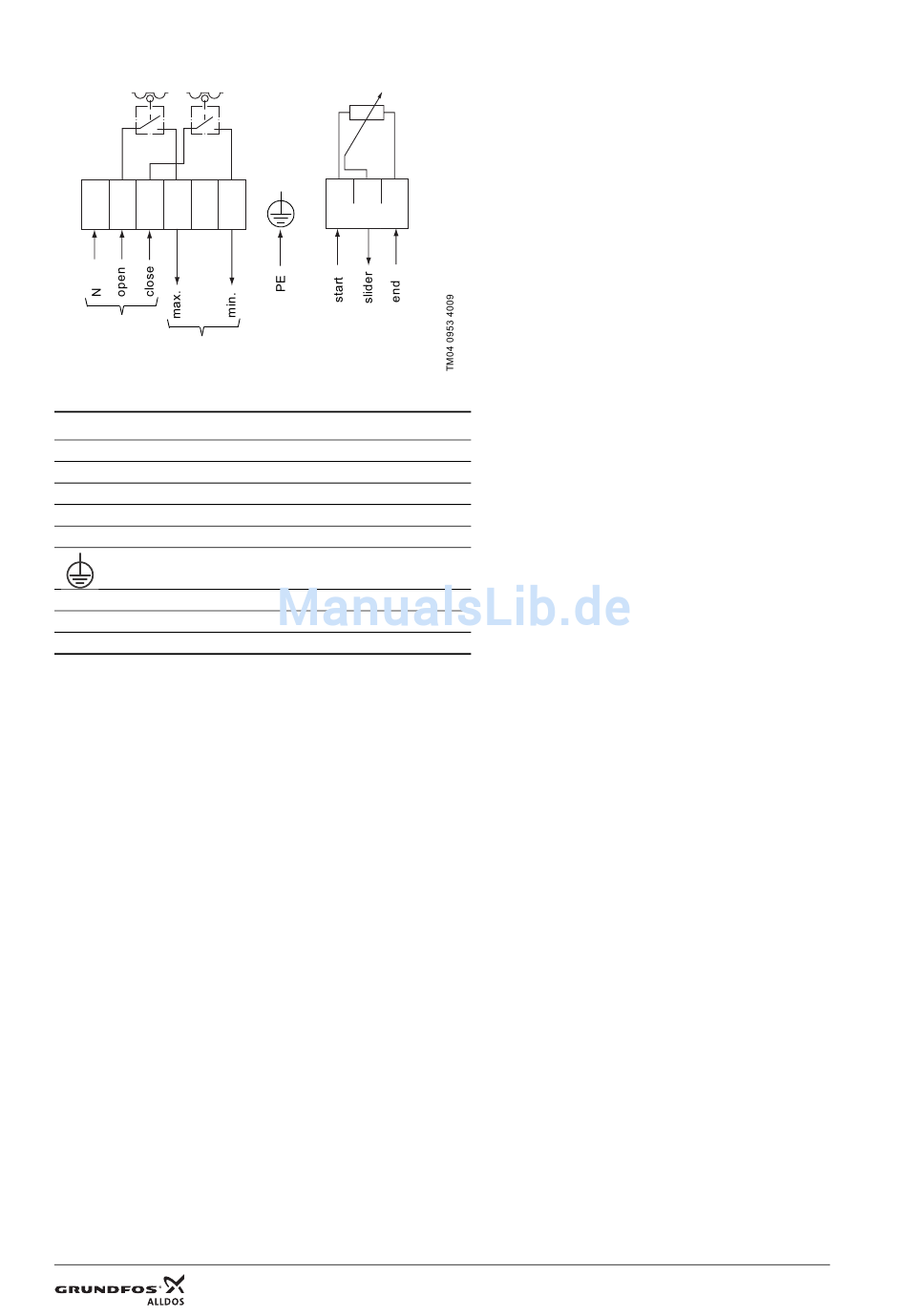

Fig. 10 Klemmenanschlussdiagramm Stellantrieb mit Rückmeldepotentiometer
Pos. Beschreibung
1 N Neutral
2 Phase Netzspannung Eingang (bei Richtung auf / max.)
3 Phase Netzspannung Eingang (bei Richtung zu / min.)
4 Netzspannung Ausgang (Position Endlage max.)
5 Netzspannung Ausgang (Position Endlage min.)
PE (Erdung)
18 Anfang
19 Schleifer
20 Ende
18 19 20
5
< 50 V
< 50 V
Rückmeldepotentiometer
16 / 28
