Instalación
Montaje de la cámara (continuado)

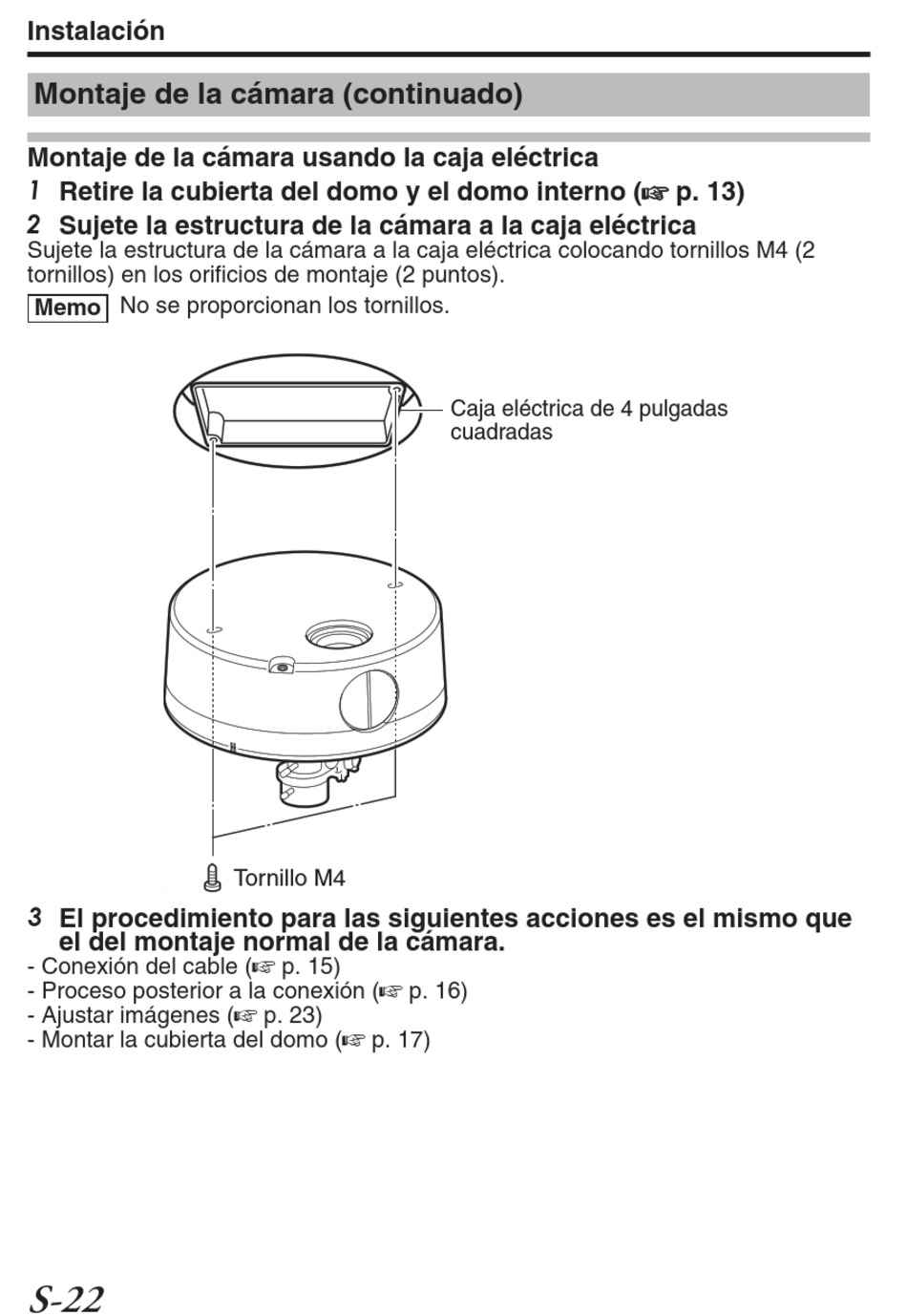

Montaje de la cámara usando la caja eléctrica
1 Retire la cubierta del domo y el domo interno (A p. 13)
2 Sujete la estructura de la cámara a la caja eléctrica
Sujete la estructura de la cámara a la caja eléctrica colocando tornillos M4 (2
tornillos) en los orificios de montaje (2 puntos).
Memo No se proporcionan los tornillos.
.
3 El procedimiento para las siguientes acciones es el mismo que
el del montaje normal de la cámara.
- Conexión del cable (A p. 15)
- Proceso posterior a la conexión (A p. 16)
- Ajustar imágenes (A p. 23)
- Montar la cubierta del domo (A p. 17)
S-22
Tornillo M4
.
Caja eléctrica de 4 pulgadas
cuadradas
