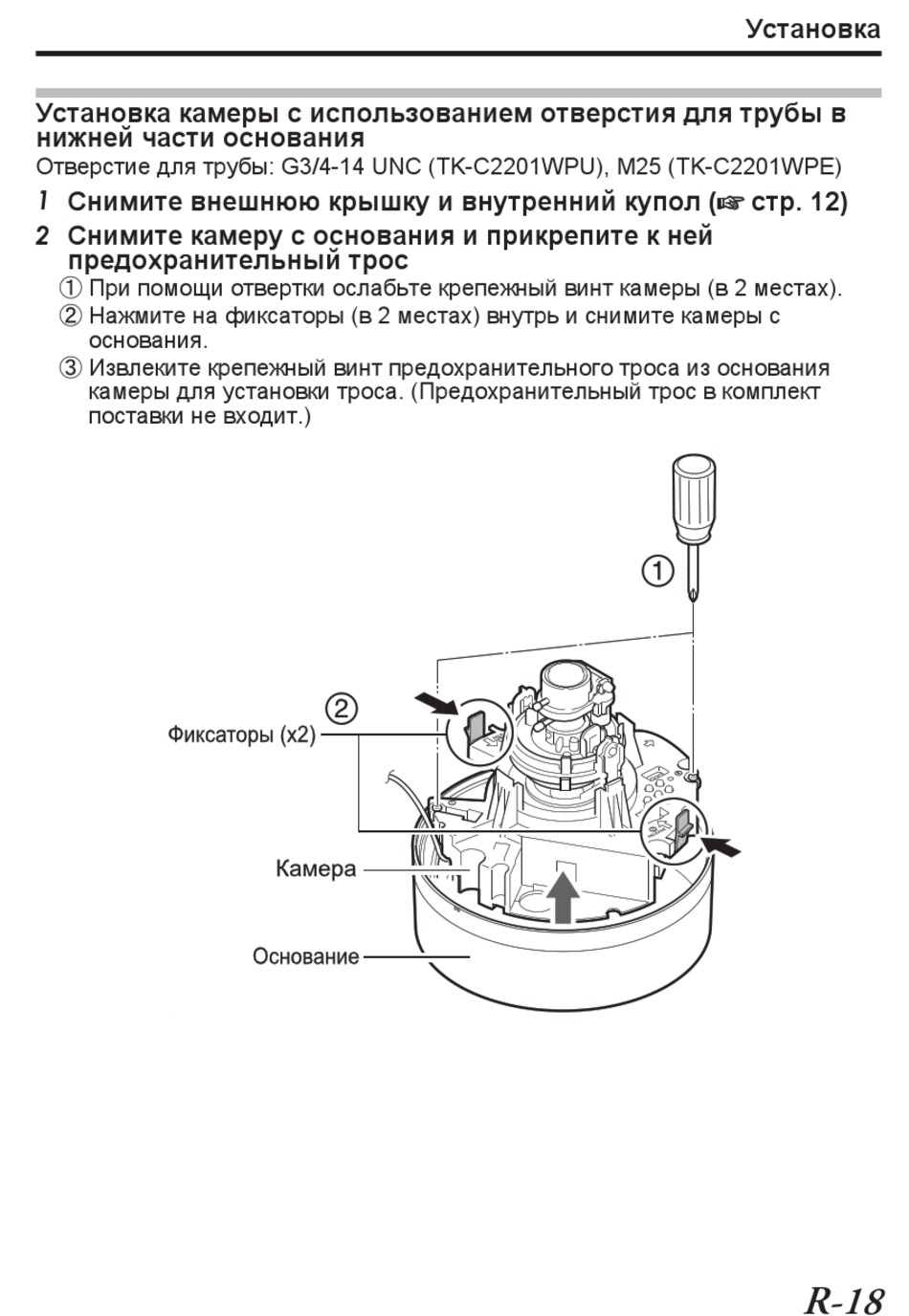

Установка камеры с использованием отверстия для трубы в
нижней части основания
Отверстие для трубы: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)
1 Снимите внешнюю крышку и внутренний купол (A стр. 12)
2 Снимите камеру с основания и прикрепите к ней
предохранительный трос
① При помощи отвертки ослабьте крепежный винт камеры (в 2 местах).
② Нажмите на фиксаторы (в 2 местах) внутрь и снимите камеры с
основания.
③ Извлеките крепежный винт предохранительного троса из основания
камеры для установки троса. (Предохранительный трос в комплект
поставки не входит.)
.
Установка
R-18
