Montaje de la cámara usando el orificio del canal de cables de la
parte inferior de la base
Orificio del canal de cables: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)
1 Retire la cubierta del domo y el domo interno (A p. 13)
2 Extraiga de su base la estructura de la cámara y sujete el
dispositivo anticaídas a la estructura de la cámara
① Con ayuda de un destornillador, afloje los tornillos (2 puntos) de sujeción de
la estructura de la cámara.
② Presione los enganches (2 puntos) hacia dentro y extraiga la cámara de su
base.
③ Retire el tornillo de sujeción del dispositivo anticaídas de la base para
montar el dispositivo anticaídas. (No se proporciona el dispositivo
anticaídas.)

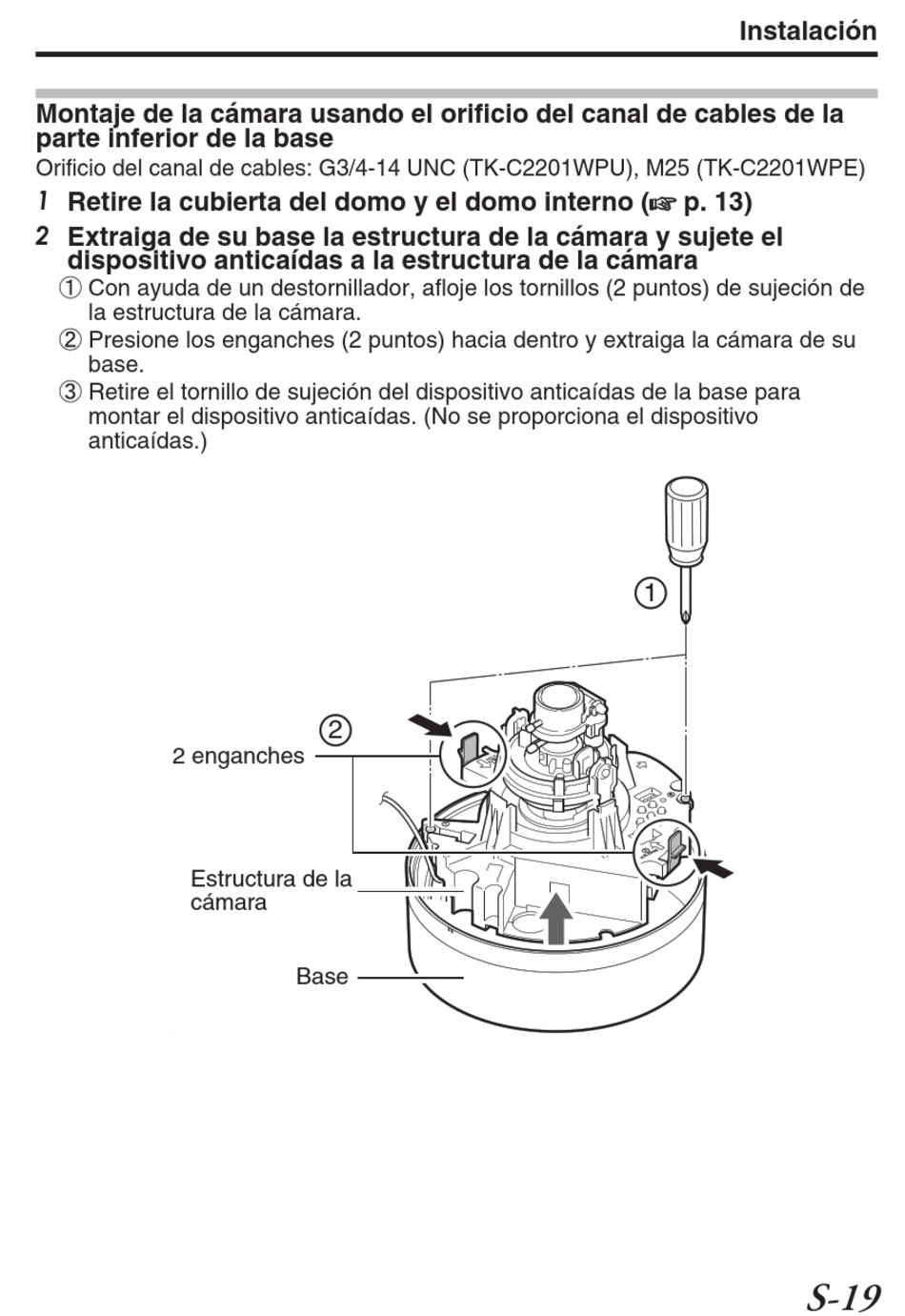

2 enganches
Estructura de la
cámara
.
2
Base
Instalación
1
