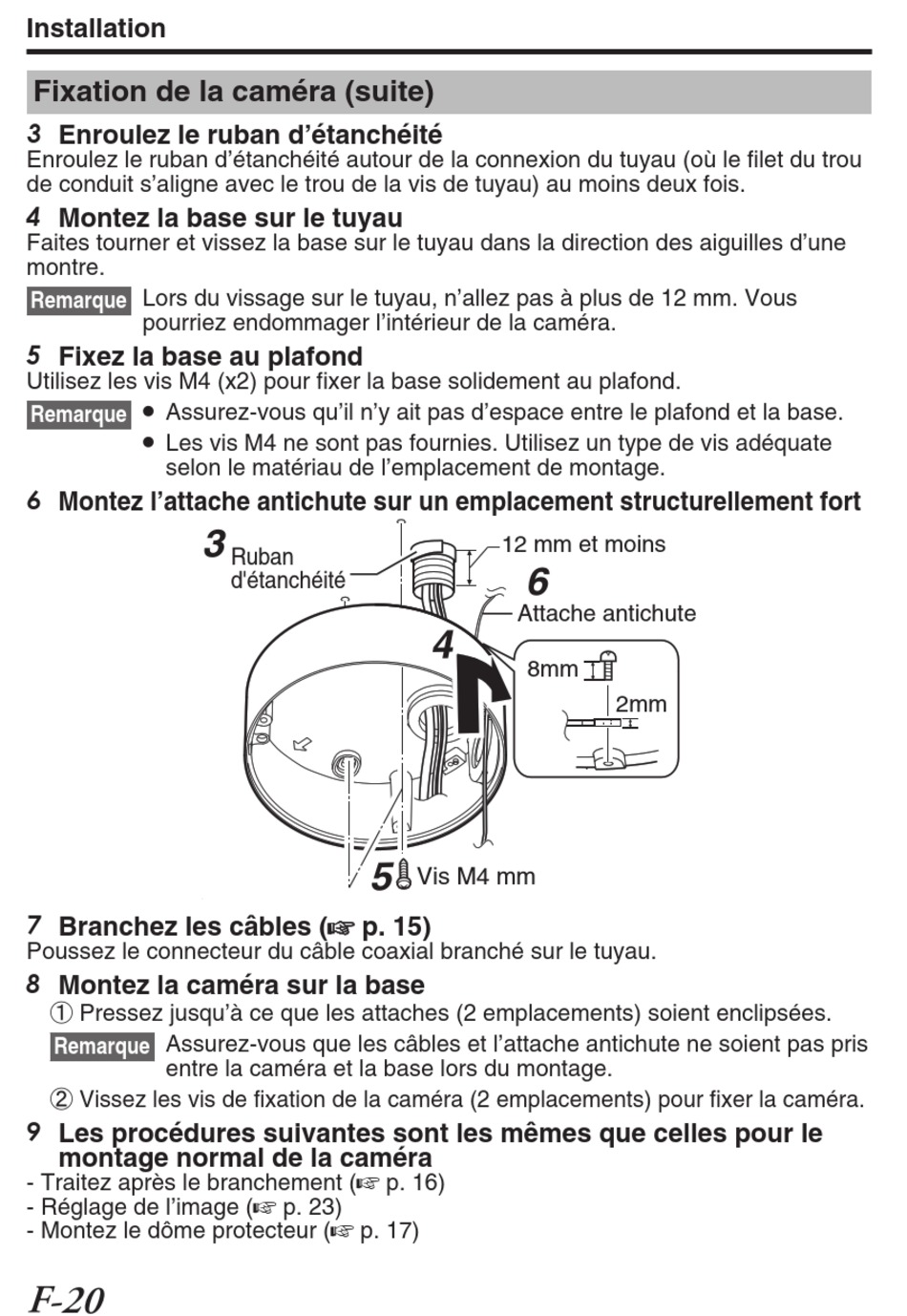

Installation
Fixation de la caméra (suite)
3 Enroulez le ruban d'étanchéité
Enroulez le ruban d'étanchéité autour de la connexion du tuyau (où le filet du trou
de conduit s'aligne avec le trou de la vis de tuyau) au moins deux fois.
4 Montez la base sur le tuyau
Faites tourner et vissez la base sur le tuyau dans la direction des aiguilles d'une
montre.
Lors du vissage sur le tuyau, n'allez pas à plus de 12 mm. Vous
Remarque
pourriez endommager l'intérieur de la caméra.
5 Fixez la base au plafond
Utilisez les vis M4 (x2) pour fixer la base solidement au plafond.
Assurez-vous qu'il n'y ait pas d'espace entre le plafond et la base.
Remarque
Les vis M4 ne sont pas fournies. Utilisez un type de vis adéquate
selon le matériau de l'emplacement de montage.
6 Montez l'attache antichute sur un emplacement structurellement fort
7 Branchez les câbles (A p. 15)
Poussez le connecteur du câble coaxial branché sur le tuyau.
8 Montez la caméra sur la base
① Pressez jusqu'à ce que les attaches (2 emplacements) soient enclipsées.
Assurez-vous que les câbles et l'attache antichute ne soient pas pris
Remarque
entre la caméra et la base lors du montage.
② Vissez les vis de fixation de la caméra (2 emplacements) pour fixer la caméra.
9 Les procédures suivantes sont les mêmes que celles pour le
montage normal de la caméra
- Traitez après le branchement (A p. 16)
- Réglage de l'image (A p. 23)
- Montez le dôme protecteur (A p. 17)
F-20
3
Ruban
d'étanchéité
.
12 mm et moins
Attache antichute
8 m m
Vis M4 mm
2mm
