Instalación
Montaje de la cámara (continuado)

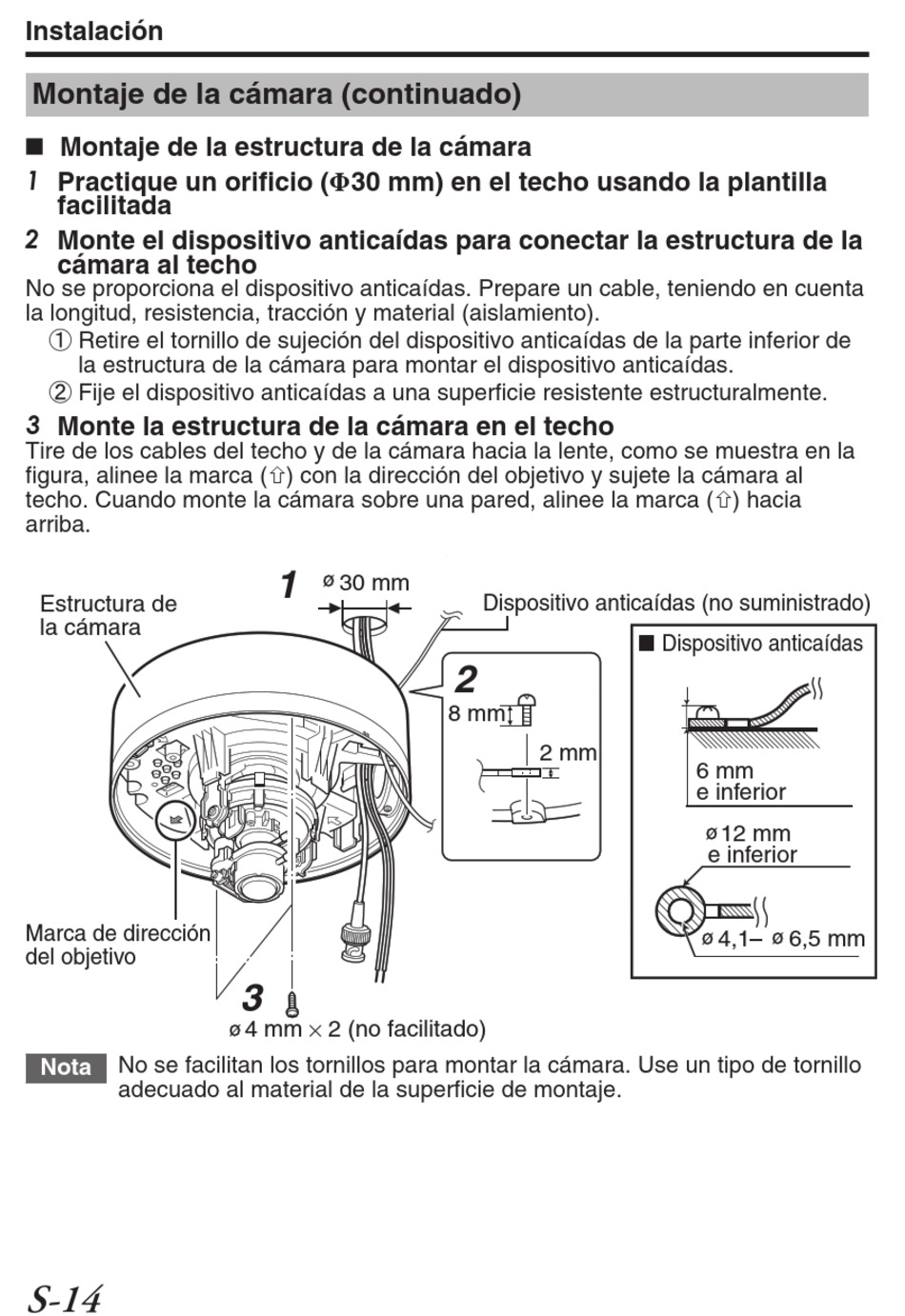

Montaje de la estructura de la cámara
1 Practique un orificio (Φ30 mm) en el techo usando la plantilla
facilitada
2 Monte el dispositivo anticaídas para conectar la estructura de la
cámara al techo
No se proporciona el dispositivo anticaídas. Prepare un cable, teniendo en cuenta
la longitud, resistencia, tracción y material (aislamiento).
① Retire el tornillo de sujeción del dispositivo anticaídas de la parte inferior de
la estructura de la cámara para montar el dispositivo anticaídas.
② Fije el dispositivo anticaídas a una superficie resistente estructuralmente.
3 Monte la estructura de la cámara en el techo
Tire de los cables del techo y de la cámara hacia la lente, como se muestra en la
figura, alinee la marca (ñ) con la dirección del objetivo y sujete la cámara al
techo. Cuando monte la cámara sobre una pared, alinee la marca (ñ) hacia
arriba.
Estructura de
la cámara
Marca de dirección
del objetivo
No se facilitan los tornillos para montar la cámara. Use un tipo de tornillo
Nota
adecuado al material de la superficie de montaje.
S-14
1
30 mm
3
4 mm 2 (no facilitado)
.
Dispositivo anticaídas (no suministrado)
2
8 mm
2 mm
Dispositivo anticaídas
6 mm
e inferior
12 mm
e inferior
4,1 6,5 mm
