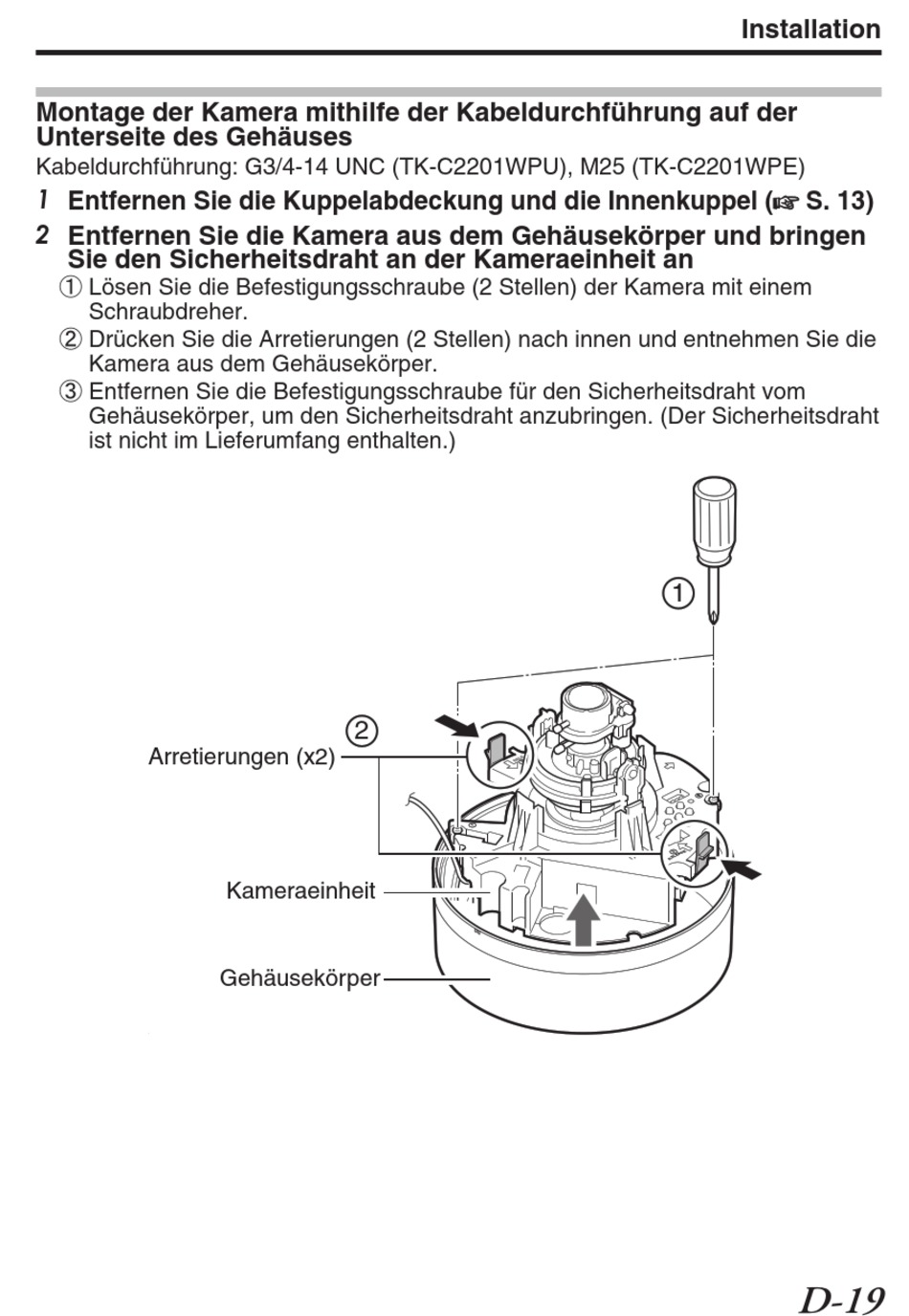

Montage der Kamera mithilfe der Kabeldurchführung auf der
Unterseite des Gehäuses
Kabeldurchführung: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)
1 Entfernen Sie die Kuppelabdeckung und die Innenkuppel (A S. 13)
2 Entfernen Sie die Kamera aus dem Gehäusekörper und bringen
Sie den Sicherheitsdraht an der Kameraeinheit an
① Lösen Sie die Befestigungsschraube (2 Stellen) der Kamera mit einem
Schraubdreher.
② Drücken Sie die Arretierungen (2 Stellen) nach innen und entnehmen Sie die
Kamera aus dem Gehäusekörper.
③ Entfernen Sie die Befestigungsschraube für den Sicherheitsdraht vom
Gehäusekörper, um den Sicherheitsdraht anzubringen. (Der Sicherheitsdraht
ist nicht im Lieferumfang enthalten.)
Arretierungen (x2)
.
2
Kameraeinheit
Gehäusekörper
Installation
1
D-19
