Montage de la caméra en utilisant le trou du conduit sur la partie
inférieure de la base
Trou de conduit: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)

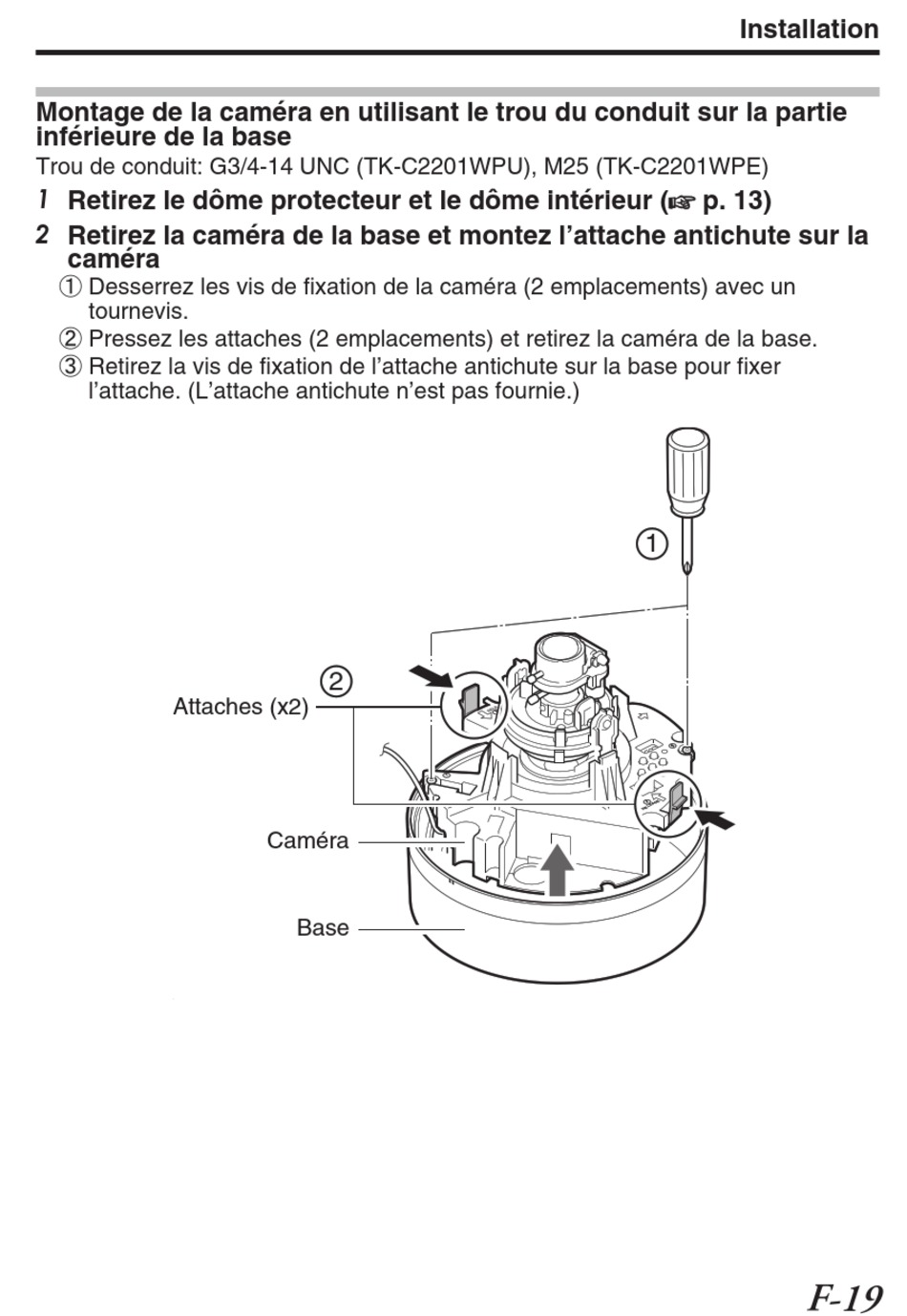

1 Retirez le dôme protecteur et le dôme intérieur (A p. 13)
2 Retirez la caméra de la base et montez l'attache antichute sur la
caméra
① Desserrez les vis de fixation de la caméra (2 emplacements) avec un
tournevis.
② Pressez les attaches (2 emplacements) et retirez la caméra de la base.
③ Retirez la vis de fixation de l'attache antichute sur la base pour fixer
l'attache. (L'attache antichute n'est pas fournie.)
