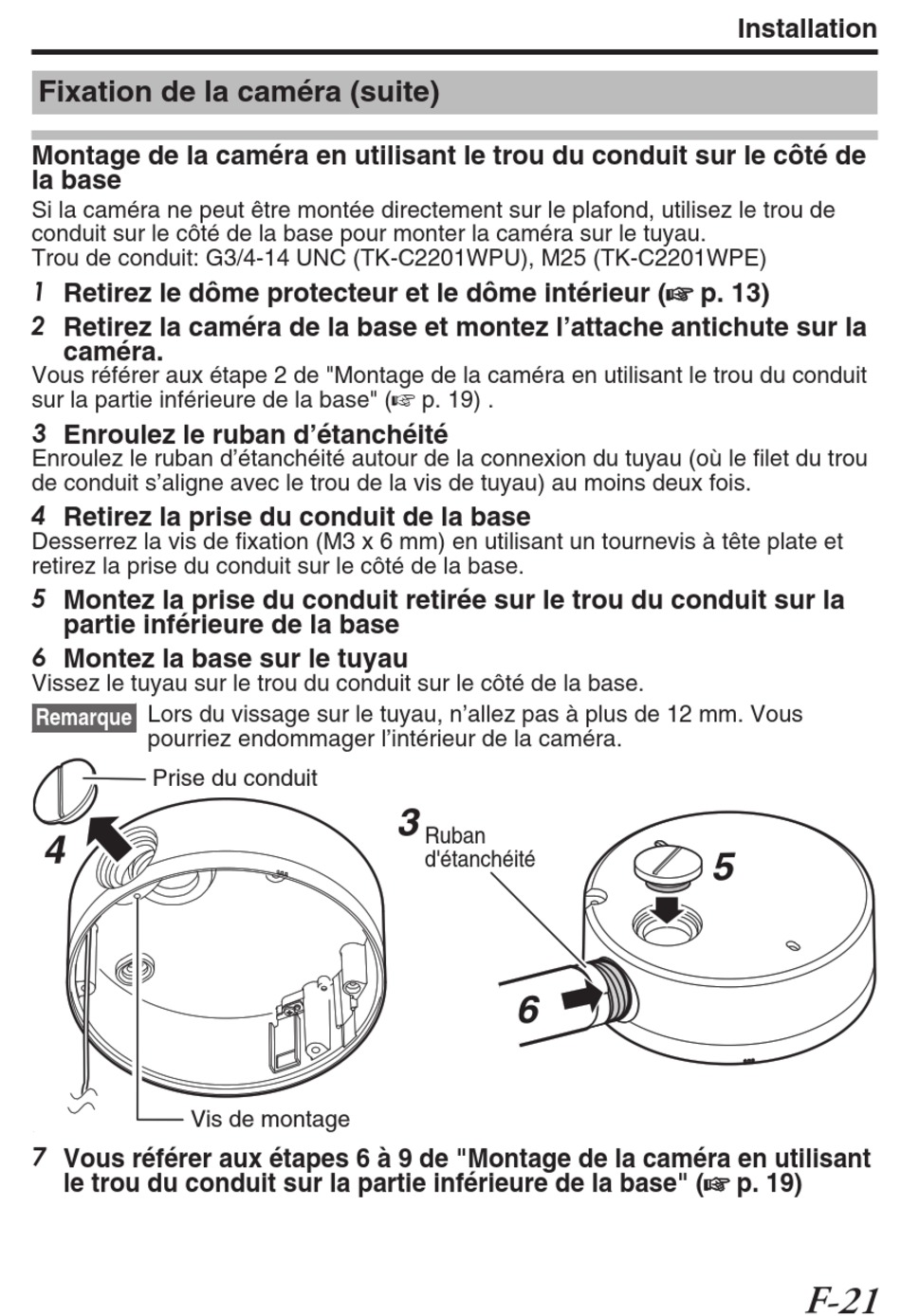

Fixation de la caméra (suite)
Montage de la caméra en utilisant le trou du conduit sur le côté de
la base
Si la caméra ne peut être montée directement sur le plafond, utilisez le trou de
conduit sur le côté de la base pour monter la caméra sur le tuyau.
Trou de conduit: G3/4-14 UNC (TK-C2201WPU), M25 (TK-C2201WPE)
1 Retirez le dôme protecteur et le dôme intérieur (A p. 13)
2 Retirez la caméra de la base et montez l'attache antichute sur la
caméra.
Vous référer aux étape 2 de "Montage de la caméra en utilisant le trou du conduit
sur la partie inférieure de la base" (A p. 19) .
3 Enroulez le ruban d'étanchéité
Enroulez le ruban d'étanchéité autour de la connexion du tuyau (où le filet du trou
de conduit s'aligne avec le trou de la vis de tuyau) au moins deux fois.
4 Retirez la prise du conduit de la base
Desserrez la vis de fixation (M3 x 6 mm) en utilisant un tournevis à tête plate et
retirez la prise du conduit sur le côté de la base.
5 Montez la prise du conduit retirée sur le trou du conduit sur la
partie inférieure de la base
6 Montez la base sur le tuyau
Vissez le tuyau sur le trou du conduit sur le côté de la base.
Lors du vissage sur le tuyau, n'allez pas à plus de 12 mm. Vous
Remarque
pourriez endommager l'intérieur de la caméra.
Prise du conduit
Vis de montage
.
7 Vous référer aux étapes 6 à 9 de "Montage de la caméra en utilisant
le trou du conduit sur la partie inférieure de la base" (A p. 19)
3
Ruban
d'étanchéité
Installation
F-21
