JVC TK-C2201WPEEX Bedienungsanleitung Seite 56

Installation
Fixation de la caméra (suite)

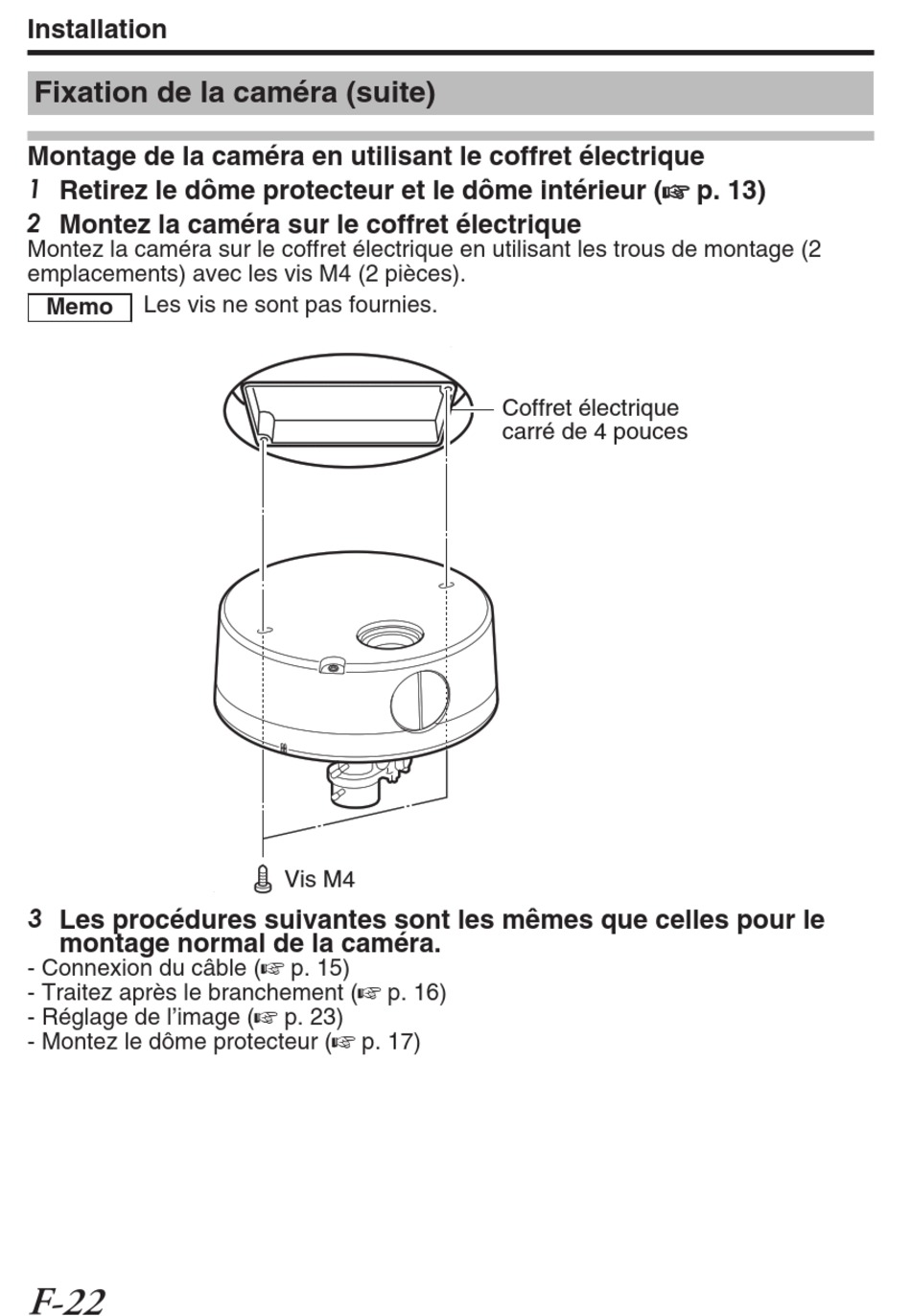

Montage de la caméra en utilisant le coffret électrique
1 Retirez le dôme protecteur et le dôme intérieur (A p. 13)
2 Montez la caméra sur le coffret électrique
Montez la caméra sur le coffret électrique en utilisant les trous de montage (2
emplacements) avec les vis M4 (2 pièces).
Les vis ne sont pas fournies.
Memo
3 Les procédures suivantes sont les mêmes que celles pour le
montage normal de la caméra.
- Connexion du câble (A p. 15)
- Traitez après le branchement (A p. 16)
- Réglage de l'image (A p. 23)
- Montez le dôme protecteur (A p. 17)
F-22
Vis M4
.
.
Coffret électrique
carré de 4 pouces
