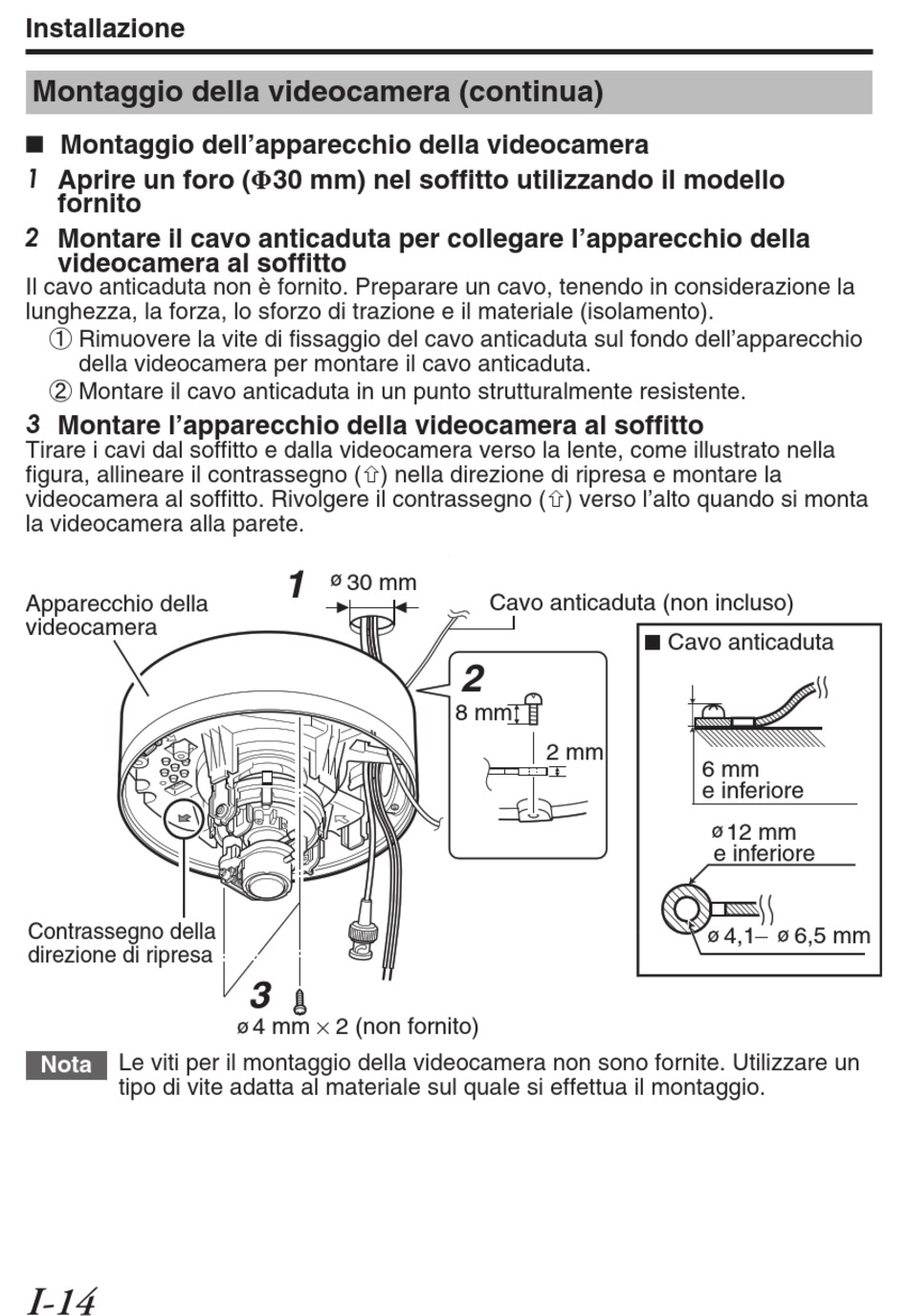

Installazione
Montaggio della videocamera (continua)
Montaggio dell'apparecchio della videocamera
1 Aprire un foro (Φ30 mm) nel soffitto utilizzando il modello
fornito
2 Montare il cavo anticaduta per collegare l'apparecchio della
videocamera al soffitto
Il cavo anticaduta non è fornito. Preparare un cavo, tenendo in considerazione la
lunghezza, la forza, lo sforzo di trazione e il materiale (isolamento).
① Rimuovere la vite di fissaggio del cavo anticaduta sul fondo dell'apparecchio
della videocamera per montare il cavo anticaduta.
② Montare il cavo anticaduta in un punto strutturalmente resistente.
3 Montare l'apparecchio della videocamera al soffitto
Tirare i cavi dal soffitto e dalla videocamera verso la lente, come illustrato nella
figura, allineare il contrassegno (ñ) nella direzione di ripresa e montare la
videocamera al soffitto. Rivolgere il contrassegno (ñ) verso l'alto quando si monta
la videocamera alla parete.
Apparecchio della
videocamera
Contrassegno della
direzione di ripresa
Le viti per il montaggio della videocamera non sono fornite. Utilizzare un
Nota
tipo di vite adatta al materiale sul quale si effettua il montaggio.
I-14
1
30 mm
3
4 mm 2 (non fornito)
.
Cavo anticaduta (non incluso)
2
8 mm
2 mm
Cavo anticaduta
6 mm
e inferiore
12 mm
e inferiore
4,1 6,5 mm
