4 Stellen Sie die Bildgröße ein
Lösen Sie die Feststellschraube des Zoomeinstellrings und justieren Sie die
Bildgröße, indem Sie den Ring nach links oder rechts drehen. Nachdem Sie die
Einstellungen vorgenommen haben, drehen Sie die Schraube fest und drücken
sie dabei leicht in Richtung des Objektivs (in Aufnahmerichtung).
5 Stellen Sie den Fokus ein

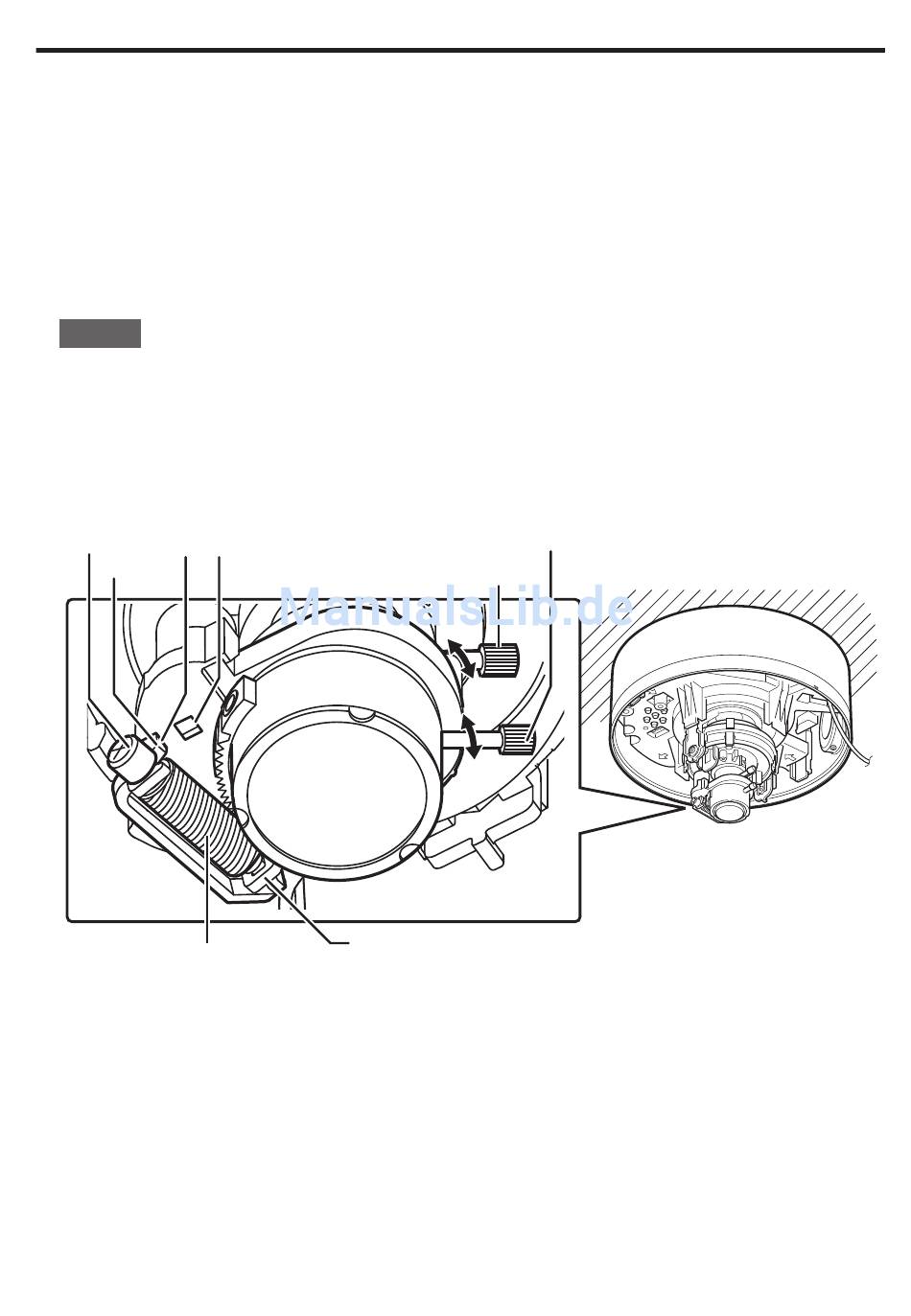

① Halten Sie den Kopf des Fokuseinstellzahnrads fest und bewegen Sie die
Arretierung, wie in der Abbildung dargestellt, vom Punkt A zum Punkt B, um
das Zahnrad freizugeben.
Um zu verhindern, dass die Zahnradwelle bricht, wenn das Zahnrad zu
Hinweis
weit vom Punkt B weg geöffnet wird, entfernen Sie die Zahnradwelle
aus ihrer Halterung (in der Abbildung Punkt C). Vor der Benutzung
setzen Sie in diesem Fall die Zahnradwelle wieder in die Halterung C
ein und bringen sie in ihre Ausgangsposition.
② Lösen Sie die Befestigungsschraube des Fokusrings und stellen Sie den
Fokus ein, indem Sie den Ring nach links oder rechts drehen.
Kopf
B A
Arretierung
Fokuseinstellzahnrad
.
.
Fokuseinstellring
Zoomeinstellring
C
Justierung
