Installation
Fixation de la caméra (suite)

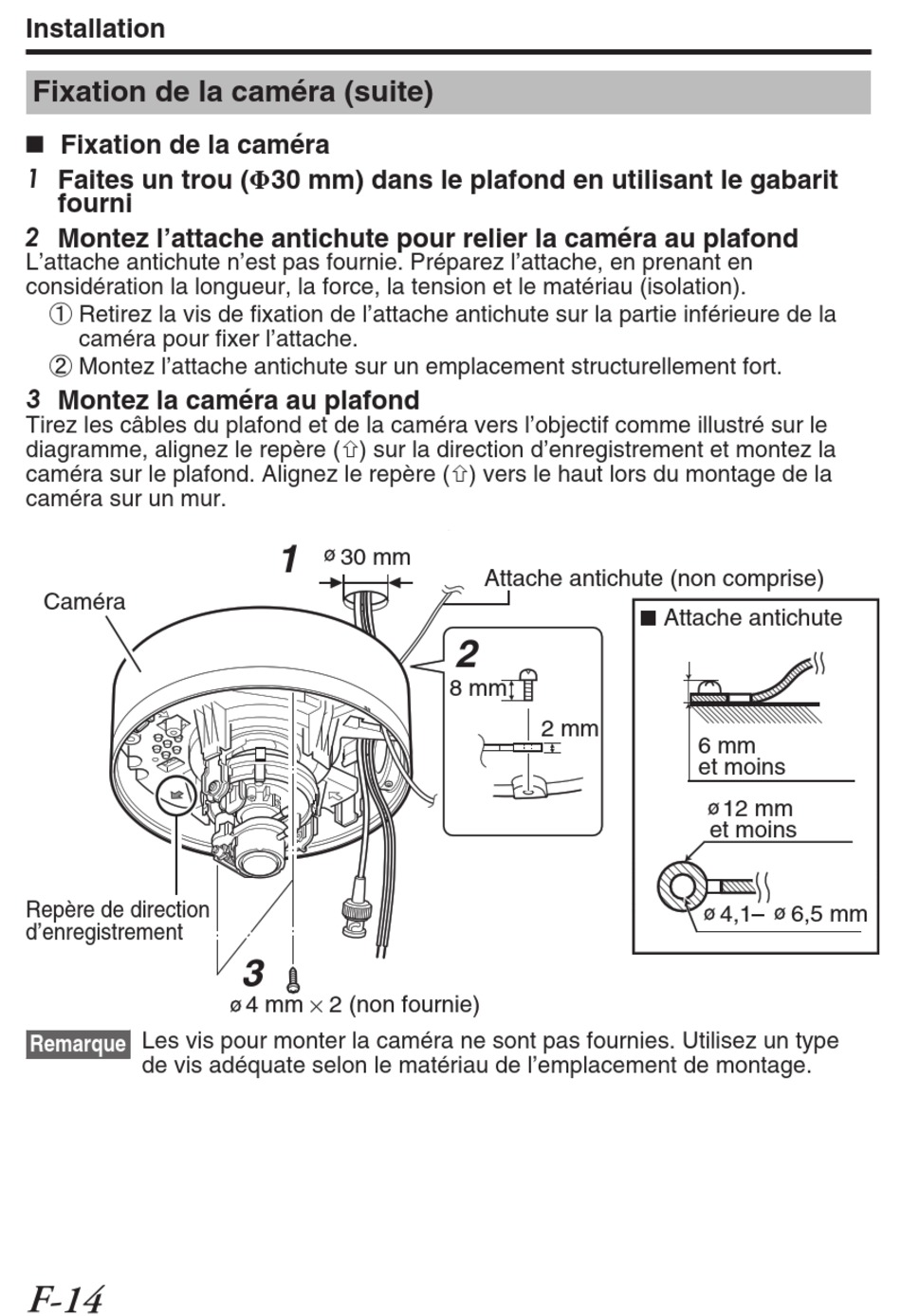

Fixation de la caméra
1 Faites un trou (Φ30 mm) dans le plafond en utilisant le gabarit
fourni
2 Montez l'attache antichute pour relier la caméra au plafond
L'attache antichute n'est pas fournie. Préparez l'attache, en prenant en
considération la longueur, la force, la tension et le matériau (isolation).
① Retirez la vis de fixation de l'attache antichute sur la partie inférieure de la
caméra pour fixer l'attache.
② Montez l'attache antichute sur un emplacement structurellement fort.
3 Montez la caméra au plafond
Tirez les câbles du plafond et de la caméra vers l'objectif comme illustré sur le
diagramme, alignez le repère (ñ) sur la direction d'enregistrement et montez la
caméra sur le plafond. Alignez le repère (ñ) vers le haut lors du montage de la
caméra sur un mur.
Caméra
Repère de direction
d'enregistrement
Les vis pour monter la caméra ne sont pas fournies. Utilisez un type
Remarque
de vis adéquate selon le matériau de l'emplacement de montage.
F-14
1
30 mm
3
4 mm
2 (non fournie)
.
Attache antichute (non comprise)
2
8 mm
2 mm
Attache antichute
6 mm
et moins
12 mm
et moins
4,1
6,5 mm
