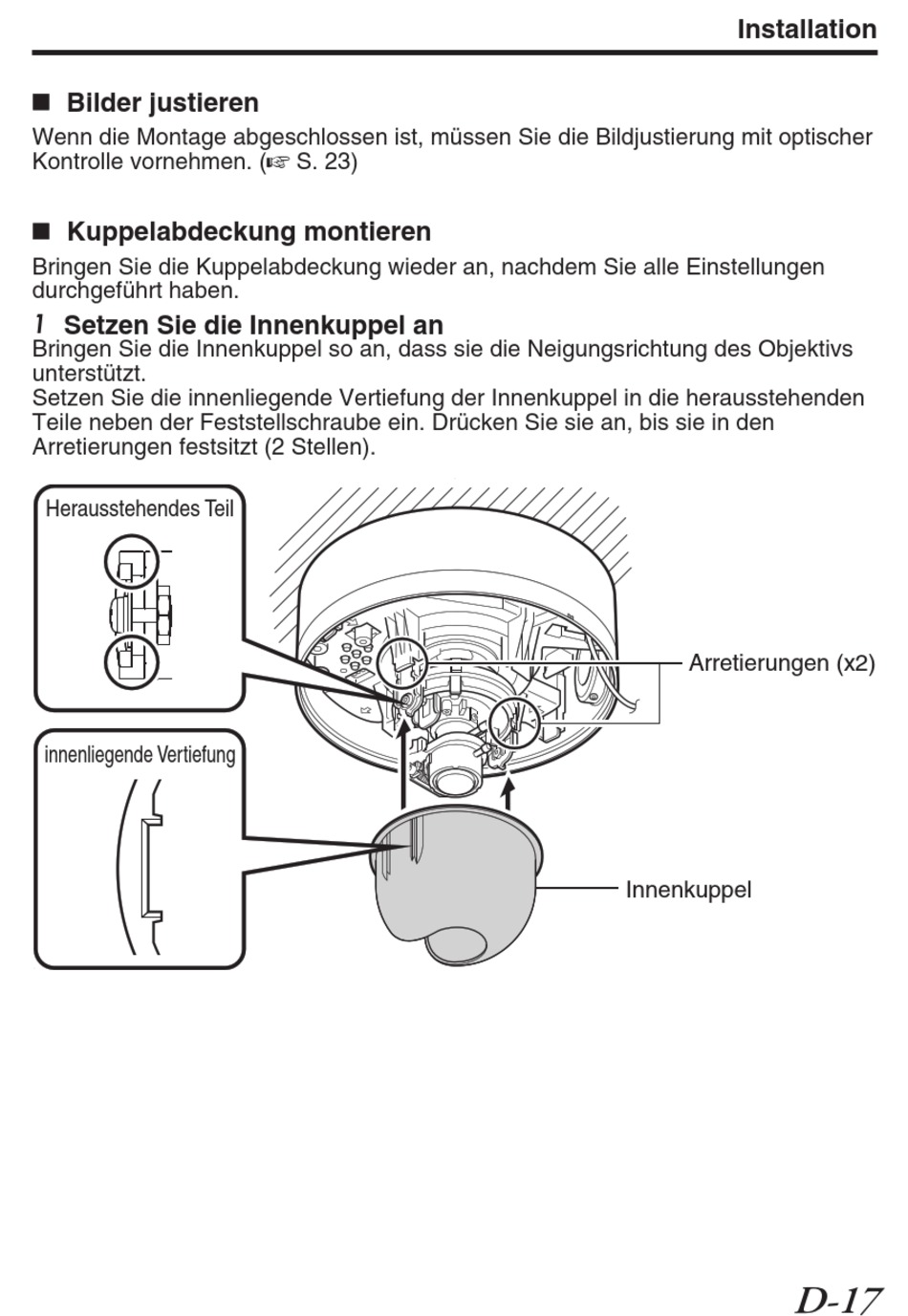

Bilder justieren
Wenn die Montage abgeschlossen ist, müssen Sie die Bildjustierung mit optischer
Kontrolle vornehmen. (A S. 23)
Kuppelabdeckung montieren
Bringen Sie die Kuppelabdeckung wieder an, nachdem Sie alle Einstellungen
durchgeführt haben.
1 Setzen Sie die Innenkuppel an
Bringen Sie die Innenkuppel so an, dass sie die Neigungsrichtung des Objektivs
unterstützt.
Setzen Sie die innenliegende Vertiefung der Innenkuppel in die herausstehenden
Teile neben der Feststellschraube ein. Drücken Sie sie an, bis sie in den
Arretierungen festsitzt (2 Stellen).
Herausstehendes Teil
innenliegende Vertiefung
.
.
Innenkuppel
Installation
Arretierungen (x2)
D-17
