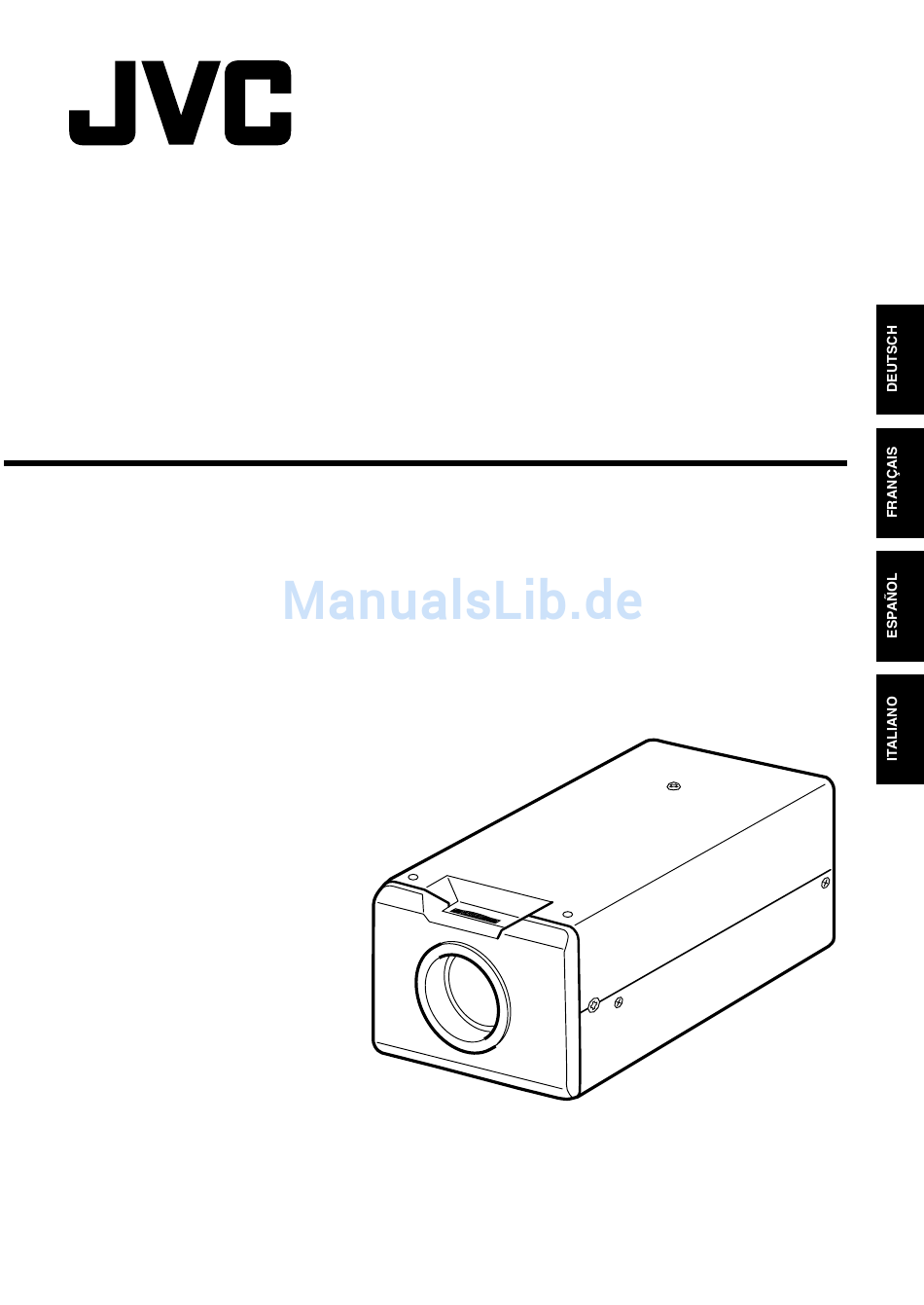

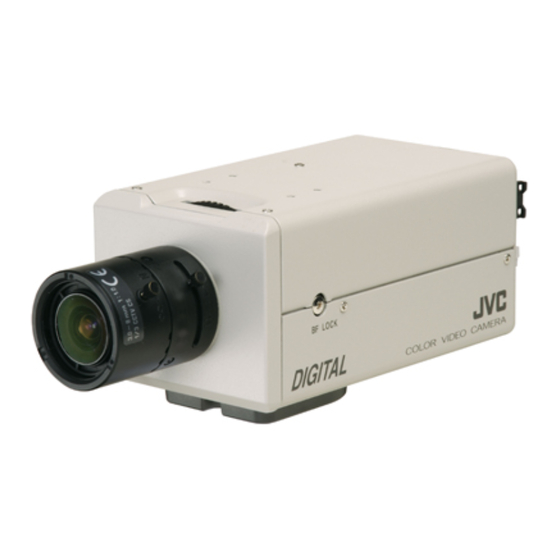

- Seite 1 FARBVIDEOKAMERA CAMÉRA VIDÉO COULEUR VIDEOCÁMARA A COLOR VIDEOCAMERA A COLORI TK-C925E BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS TK-C926EG MANUAL DE INSTRUCCIONES ISTRUZIONI LST0451-001A...
-
Seite 2: Einleitung
Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein. Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Technology Centre Europe GmbH Postfach 100552 61145 Friedberg Deutschland Erklärung zum Rauschen (für die Bundesrepublik Deutschland): Maschinenlärminformations-Verordunung 3. - Seite 3 Landesgesetzgebung Strafenausgesprochen werden. (Geschäftskunden) Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten. [Andere Länder außerhalb der Europäischen Union] Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei...
-
Seite 4: Merkmale
Funktionen, Gebrauch und ähnliches an. : Zeigt eine Referenzseite oder Referenzpunkt an. ● JVC hat das Copyright zu diesem Handbuch. Das Handbuch oder auch ein Teil des Handbuchs darf nicht ohne die Erlaubnis der Firma reproduziert werde. ● Produktnamen von anderen Firmen, die in diesem Handbuch beschrieben sind Markenzeichen oder eingetragene Markenzeichen der entsprechenden Firmen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheitsvorkehrungen ................2 Merkmale ..................... 4 Inhaltsverzeichnis ..................5 Betriebsvorsichtsmaßnahme ............... 6 Name der Teile und ihre Funktionen ............8 Aufstellen Ablauf betreffend Verbindung/Einstellungen ..........13 Anbringen der Linse ................... 14 Verbinden Sie die Rückwand ..............16 Anbringen der Kamera ................19 Stellen Sie die Schnittweite ein .............. -
Seite 6: Betriebsvorsichtsmaßnahme
Einleitung Betriebsvorsichtsmaßnahme Aufbewahrungs-und Benutzungsort Diese Kamera wurde für die Benutzung in Innenräumen entworfen. Wenn Sie sie draußen benutzen versichern Sie sich, dass die Kamera in einem Gehäuse ist. Installieren und benutzen Sie die Kamera an den folgenden Orten nicht. ● An einem Ort an dem die Kamera Regen oder Feuchtigkeit ausgesetzt ist. ●... - Seite 7 Andere Diese Kamera hat einen eingebauten AGC Stromkreislauf. Die Sensitivität wird an einem dunklen Ort automatisch eingestellt, weswegen der Bildschirm grau erscheinen kann. Dies ist keine Störung. Sollten, während die AGC aktive ist, starke elektromagnetische Wellen in der Nähe der Kamera auftreten, könnte das Bild hämmern. Bitte benutzen Sie die Kamera in einer Entfernung von mindestens fünf Meter einen solchen Empfängers.
-
Seite 8: Name Der Teile Und Ihre Funktionen
Einleitung Name der Teile und ihre Funktionen Vordere-, Hinterer-, Seitenplatte IRIS VIDEO LEVEL Schnittweiteneinstellungsring Der Ring ist die Schaltung zwischen der Schnittweiteeinstellung und der Linsenmontagemethode. Wenn eine Einstellung notwendig ist, lösen Sie die Schraube der Schnittweite J indem Sie sie gegen den Uhrzeigersinn drehen. Nachdem Sie die Einstellung vorgenommen haben, befestigen Sie die Schraube wieder, indem Sie sie im Uhrzeigersinn zuschrauben. - Seite 9 [IRIS] Iris Terminal Ist an die automatische Iriskontrolllinse angeschlossen. [VIDEO,DC] Iris Wahlschalter Sie sollte je nach Linsentyp eingestellt werden, wenn eine automatische Iriskontrolllinse benutzt wird. VIDEO : Im Fall von Linsen, bei denen EE Amp. eingebaut sind : Im Fall von Linsen, bei denen keine EE am eingebaut sind (Vorgabeeinstellung:DC) (A S.
- Seite 10 Einleitung Name der Teile und ihre Funktionen (Fortsetzung) Hintere Platte TK-C925 CLASS 2 ONLY(U TYPE) SEE INSTRUCTION ISOLATED POWER ONLY(E TYPE) MANUAL POWER DC12V d AC24V H MENU VIDEO OUT SELECTOR TK-C926EG SEE INSTRUCTION MANUAL POWER MENU VIDEO OUT SELECTOR G-10...
- Seite 11 [AC24V,DC12V] Stromzufuhr-Terminal Verbindung mit AC 24 V oder DC 12 V Strom. (A S. 17) [AUX,GND] Externe Anschlüsse Dieser Terminal ist für die Ein- und Ausgangssignale, die in der AUX MODE für den AUX FUNCTION Bildschirm eingestellt wurden. ● Das Terminal send auch das Schwarz&Weiß- und das Farbsignal. [Kollektor öffnen L Signal.
- Seite 12 Einleitung Name der Teile und ihre Funktionen (Fortsetzung) [POWER] Stromindikatorlampe Die Lampe leuchtet wenn die Kamera mit Strom versorgt wird. Montageschraube für das Fallschutzkabel Benutzen Sie diese schrauben zum Befestigen des Fallschutzkabels. (Das Fallschutzkabel wird mit diesem Produkt nicht geliefert.) HINWEIS: ●...
-
Seite 13: Aufstellen
Aufstellen Ablauf betreffend Verbindung/Einstellungen Folgen Sie den Prozeduren unten betreffend der Verbindung/Einstellung dieser Einheit. Schalten Sie erst den Strom von den Geräten aus, die Sie benutzen möchten. Anbringen der Linse (A S. 14) Schritt 1 Bringen Sie die Linse an. Verbinden Sie die Rückwand (A S. -
Seite 14: Anbringen Der Linse
Aufstellen Anbringen der Linse VIDEO IRIS VIDEO COLOR VIDEO CAMERA LEVEL 4-Stifte Stecker G-14... - Seite 15 Überprüfen Sie die Anbringungsmethode der Linse bevor Sie sie montieren ● Diese Kamera wurde auf eine CS Anbringungslinse vor dem Versenden eingestellt. Um eine C-montierte Linse zu benutzen, öffnen Sie die Schraube des Schnittweitenbefestigers mit einem Schraubenzieher, drehen Sie den Schnittweiteneinstellungsring mit Ihrem Finger oder einem Schraubenzieher und ändern Sie die Anbringungsmöglichkeit.
-
Seite 16: Verbinden Sie Die Rückwand
Aufstellen Verbinden Sie die Rückwand Verbinden mit AC 24 V Verbinden mit AC 220 V bis 240 V oder DC 12 V Strom Strom (TK-C925E) (TK-C926EG) CLASS 2 ONLY(U TYPE) SEE INSTRUCTION ISOLATED POWER ONLY(E TYPE) MANUAL POWER DC12V d... - Seite 17 ● Verbinden Sie ein AC 24 V Kabel nicht an eine kommerzielle Stromzufuhr. Die Kamera wird dadurch beschädigt. Wir ein falsches Kabel verbunden, könnte der interne Stromkreislauf beschädigt werden. Benutzen Sie die Kamera nicht. Bringen Sie sie zu Ihrem nächstgelegenen JVC Händler zur Inspektion. TK-C926EG (AC 220 V bis 240 V ) Verbinden Sie das Stromzufuhrkabel AC 220 V bis 240 V mit der Stromzufuhr.
- Seite 18 Aufstellen Verbinden Sie die Rückwand (Fortsetzung) Das Terminal des Alarm Ein- und Ausgangs verbinden Alarmzugang-Terminal Verbinden Sie den infrarot Sensor, den Sensor für die Tür, den Metallsensor oder den Sensor für den manuellen Schalter und ähnliches. ● Um Geräusche beim Zugang in den internen Kreislauf zu vermeiden, stellen Sie ein nicht-Spannungs-- Einstellungssignal her.
-
Seite 19: Anbringen Der Kamera
Anbringen der Kamera Wenn Sie die Kamera auf einem befestigten Gegenstand, einem Tiegel, Schwenkarm oder ähnliches montieren, benutzen Sie das Kameraanbringungsschraubenloch, das an der Kameraanbringungshalterung ist. Kamera- Anbringungs- Kamera Anbringungsschrauben für schraubenloch die Klammern (x2: M2,6 x 6 mm) Kamera-Anbringungsbügel Rotationsschutzloch IRIS VIDEO... -
Seite 20: Montieren Sie Den Kameraanbringungshalter Oben An Die Kamera
Aufstellen Anbringen der Kamera (Fortsetzung) Montieren Sie den Kameraanbringungshalter oben an die Kamera Der Halter ist ursprünglich unten auf der Kamera angebracht. Er kann jedoch oben an der Kamera angebracht werden. Kamera- Anbringungs- bügel Halterungsschrauben zur Befestigung der Kamerahalterung Um die Halterung oben an der Kamera anzubringen, benutzen Sie sie Schraubenlöcher auf der... -
Seite 21: Verhinderung Des Herunterfallens
Entfernen Sie die Halterungsschrauben (x2). Entfernen Sie die Halterung von der Kamera. Montieren Sie den Kameraanbringungshalter oben an die Kamera Installieren der Kamera auf festen Vorrichtungen, Tiegel Schwenkeinheiten und ähnliche HINWEIS: ● Benutzen Sie die Anbringungsschraube der Kamera, die kürzer als 7 mm sein muss an der Kameraanbringungsfläche. -
Seite 22: Stellen Sie Die Schnittweite Ein
Aufstellen Stellen Sie die Schnittweite ein Bevor die Kamera versandt wurde, wurde sie auf eine optimale Weite einer CS installierten Linse eingestellt. Jedoch muss sie neu eingestellt werden wenn eine Zoom-Linse oder eine C installierte Linse oder der Linsenfokusring nicht mehr im Fokusbereich ist. -
Seite 23: Mit Einer Fest Angebrachten Fokuslinse
Mit einer fest angebrachten Fokuslinse Sollte es nicht möglich sein, den Fokus mit dem Fokusring korrekt einzustellen, dann stellen Sie die Schnittweite wie folgt ein. Lockern Sie die Schrauben des Schnittenweitenbefestigers, indem Sie die Schrauben gegen den Uhrweigersinn mit einem + Schraubenzieher lockern. -
Seite 24: Stellen Sie Die Linse Ein
Aufstellen Stellen Sie die Linse ein Nach dem das Anschließen beendet ist, schalten Sie die Kamera ein, legen Sie ein Image auf den Monitor und überprüfen Sie das Videoimage. Im Fall einer automatischen Iriskontrolllinse, wurde die Kamera für die beste Position per Fabrik eingestellt. - Seite 25 NIVEAU Einstellung Monitor-Bildschirm LEVEL Einstellung der Richtung Zum Verdunkeln Gegen den Uhrzeigersinn (Richtung L) Zum Aufhellen Richtung Uhrzeigersinn (Richtung H) NOTIZ: ● Wenn die Einstellung LEVEL der Sensitivität übermäßig auf L, wird sich die Sensitivität erhöhen. Der Grund dafür ist die AGC Funktion der Kamera und das Image sieht körnig aus.
-
Seite 26: Stellen Sie Die Auto-Weiße-Balance Ein
Aufstellen Stellen Sie die Auto-weiße-Balance ein Jede Lichtquelle hat ihre eigene Farbtemperatur. Deswegen, wenn das Licht einer Lichtquelle geändert wird, drücken Sie den SET Knopf eine Zeitlang und stellen Sie die Weiß-Balance wieder ein. CLASS 2 ONLY(U TYPE) SEE INSTRUCTION ISOLATED POWER ONLY(E TYPE) MANUAL POWER... - Seite 27 Legen Sie ein weißes Objekt, unter den selben Lichtverhältnissen als das Bild das aufgenommen werden soll in die Mitte des Bildes, und zoomen Sie weiß, sodass das Bild weiß ist. Drücken Sie den SET-Knopf für ca. 1 Sekunde. Die automatische Weiß-Balance Einstellung beginnt. Während des Betriebes, AWC OPERATION wird auf dem Bild angezeigt.
-
Seite 28: Einstellung
Einstellung Grundbetrieb des Menüs CLASS 2 ONLY(U TYPE) SEE INSTRUCTION ISOLATED POWER ONLY(E TYPE) MANUAL POWER DC12V d MENU Knopf AC24V H MENU VIDEO OUT SELECTOR SET Knopf und SELECTOR Schalter Drücken Sie den MENU Knopf Das MENU Bild wird angezeigt. Drücken Sie den SELECTOR Schalter nach oben und unten (J, K), um den Cursor einzustellen (E) betreffend des gewünschten Menüs. - Seite 29 Drücken Sie den SELECTOR Schalter nach oben und unten (J, K), um den Cursor einzustellen (E) betreffend des gewünschten Gegenstands. TITLE/VIDEO CAMERA TITLE EDIT.. W. BALANCE SHUTTER.. GAIN.. B&W/COLOUR.. BLC MODE <MENU>RETURN Drücken Sie den SELECTOR Schalter nach rechts oder links (H, I), um die Einstellung zu ändern.
-
Seite 30: Andere Spezifikationen
Andere Spezifikationen Kamera Signalisierungsmethode : PAL Image-Auszeichnungsgerät : 1/3 Typ IT CCD Farbdarstellungsmethode : Einfache Farbe-unterschiedliches Liniensequentiales System, 2:1 vermischt Darstellungsbereich : 4,8 mm (H) 3,6 mm (V), (diagonal 6 mm) Scannung Frequenz : 15,625 kHz (horizontal), 50 Hz (vertikal) Effektive Pixels : 440.000 Pixels,752 (H) x 582 (V) Synchronisationsmethode... - Seite 31 Linse Anbringen der Linse : C/CS Anbringung Allgemein Stromzufuhr TK-C925E : AC 24 V 50 Hz, DC 12 V TK-C926EG : AC220 V bis 240 V , 50 Hz/60 Hz Stromverbrauch TK-C925E : 400 mA TK-C926EG : 75 mA Ambiententemperatur...
- Seite 32 Andere Spezifikationen (Fortsetzung) Dimensionen [Einheit: mm] TK-C925E U1-32 1/4-20UNC G-32...
- Seite 33 TK-C926EG U1-32 1/4-20UNC T Spezifikationen und Aussehen dieser Kamera und verwandter Produkte können betreffend Verbesserungen geändert werden ohne zuvor bekanntgegeben. G-33...
- Seite 34 CAMÉRA VIDÉO COULEUR TK-C925E MANUEL D’INSTRUCTIONS TK-C926EG...
- Seite 67 VIDEOCÁMARA A COLOR TK-C925E MANUAL DE INSTRUCCIONES TK-C926EG...
- Seite 100 VIDEOCAMERA A COLORI TK-C925E ISTRUZIONI TK-C926EG...
- Seite 133 LST0451-001A © 2006 Victor Company of Japan, Limited...
